Jeep
›
2007
›
Compass Limited, AWD, Standard
›
Repair and Diagnosis
›
Engine Performance
›
System
›
DTCS P2016 To P2119
›
P2066-Fuel Level Sensor 2 Performance
›
Circuit Schematic
Circuit Schematic

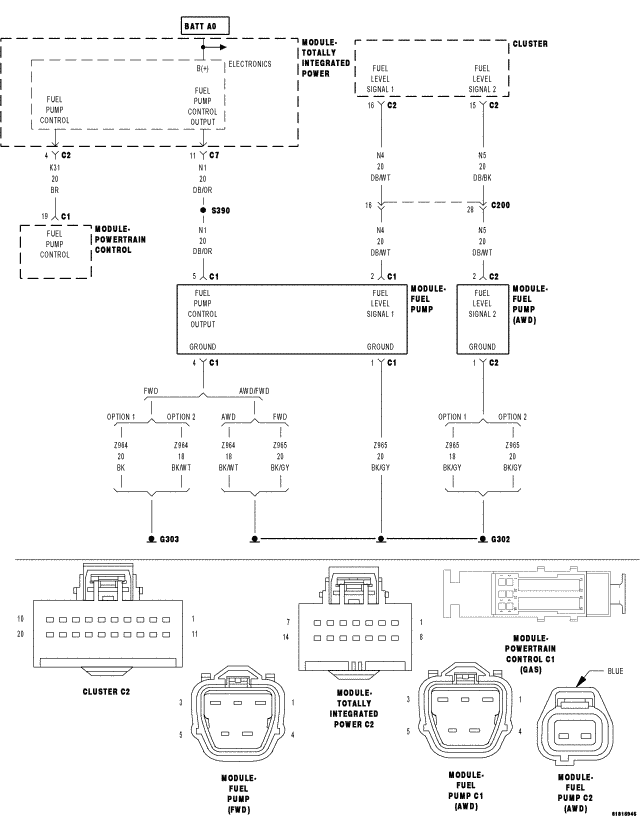

Fig 1: Fuel Level Sensor Circuit Schematic
Courtesy of CHRYSLER LLC
