FixVault
Home
›
Jeep
›
2007
›
Wrangler X, Automatic
›
Repair and Diagnosis
›
Engine Performance
›
System
›
DTCS P0203 To P0420
›
P0401-EGR System Performance
›
Circuit Schematic
Circuit Schematic

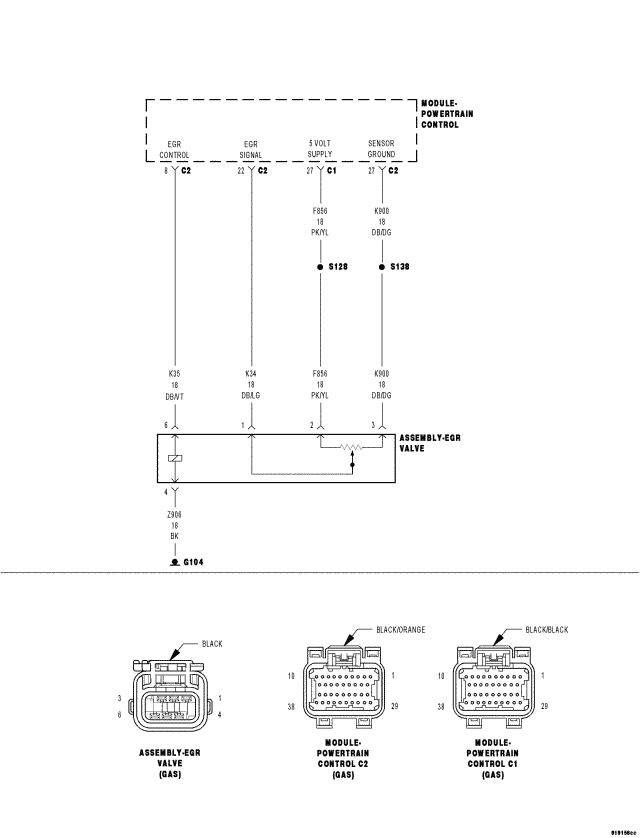

Fig 1: EGR Circuit Schematic
Courtesy of CHRYSLER LLC
