(Transmission Control Module (TCM) - Electrical Diagnostics)
›
DTC Troubleshooting
›
P2784-Input Speed Sensor 1/2 Correlation
›
Notes
P2784-Input Speed Sensor 1/2 Correlation: Notes

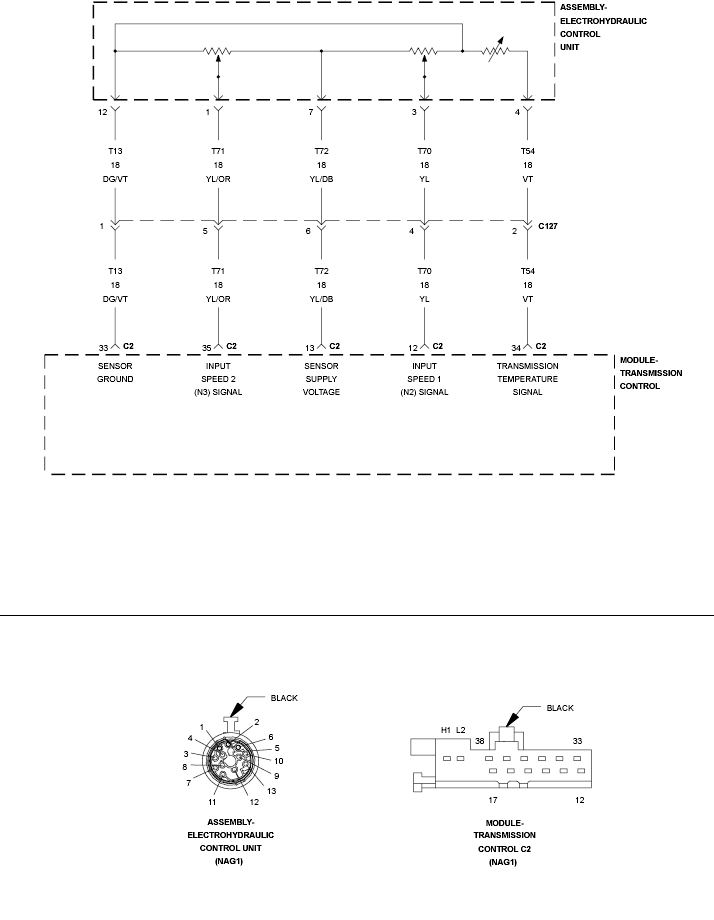

Fig 1: Transmission Sensors Wiring Diagram
Courtesy of CHRYSLER GROUP, LLC
For a complete wiring diagram,
refer to appropriate SYSTEM WIRING DIAGRAMS article
