Torque Specifications
WARNING: This page is about a different variant/trim than selected.
TORQUE SPECIFICATION
| DESCRIPTION | SPECIFICATIONS | COMMENT |
|---|---|---|
| 48V+ Nut to MGU | 20 N.m (15 Ft. Lbs.) | - |
| Motor Generator Unit (MGU) to Engine 2.0L | 48 N.m (35 Ft. Lbs.) | - |
TORQUE SPECIFICATION

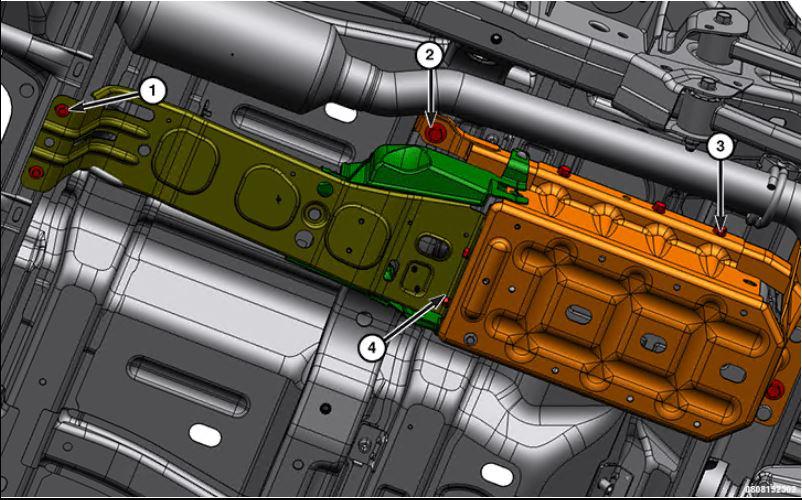

| CALLOUT | DESCRIPTION | SPECIFICATIONS | COMMENT |
|---|---|---|---|
| 1 | PPU Skid Plate to Transfer Case Crossmember | 9 N.m (80 In. Lbs.) | - |
| 2 | PPU Bracket to Frame | 75 N.m (55 Ft. Lbs.) | - |
| 3 | Skid Plate to Mounting Bracket | 60 N.m (44 Ft. Lbs.) | - |
| 4 | Skid Plate to Frame | 24 N.m (18 Ft. Lbs.) | - |
TORQUE SPECIFICATION

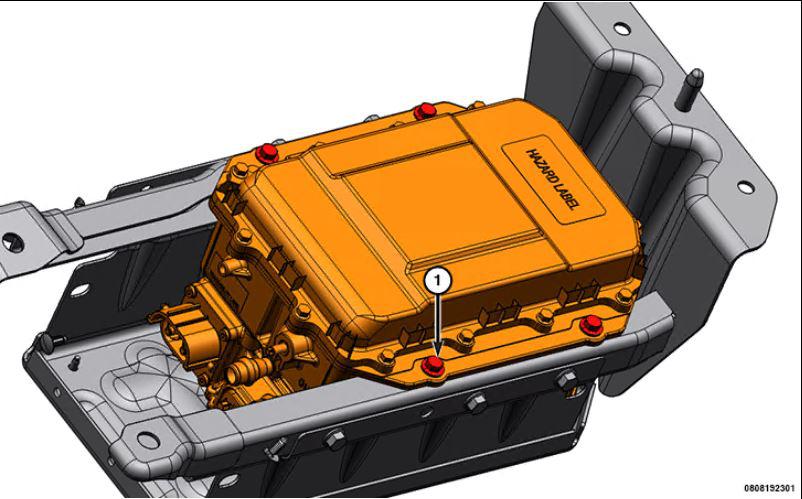

| CALLOUT | DESCRIPTION | SPECIFICATIONS | COMMENT |
|---|---|---|---|
| 1 | PPU to PPU Mounting Bracket | 22 N.m (16 Ft. Lbs.) | - |
