Removal & Installation

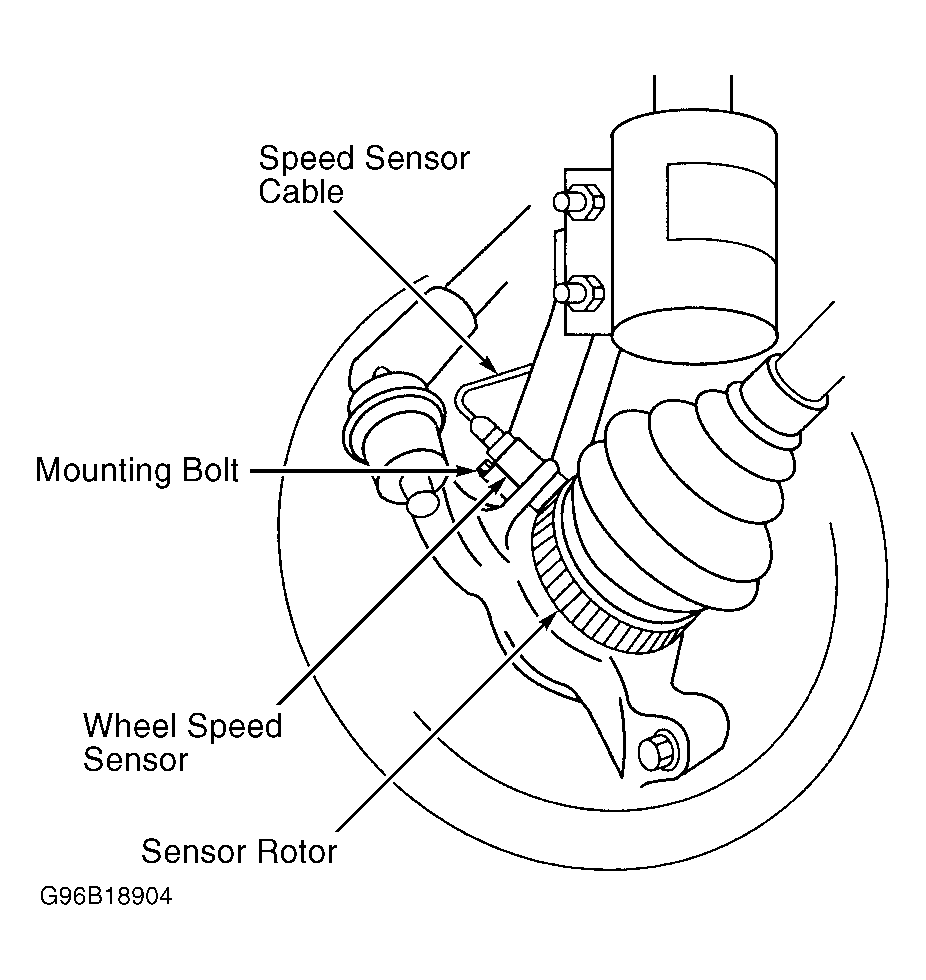

Raise and support vehicle. Remove front wheel. Remove mounting bolt for wheel speed sensor located in front steering knuckle. See Fig 1 . Remove wheel speed sensor from steering knuckle. Remove fender wheel splash shield to gain access to wheel speed sensor connector. Disconnect connector and remove speed sensor wiring harness and sensor. See Fig 2 . To install, reverse removal procedure. Ensure gap between sensor tip and outside diameter of sensor rotor is .028-.059" (.70-1.50 mm).
