B1328 FIS (Front Impact Sensor) -Driver Defect
›
Diagnostic Circuit Diagram
Diagnostic Circuit Diagram

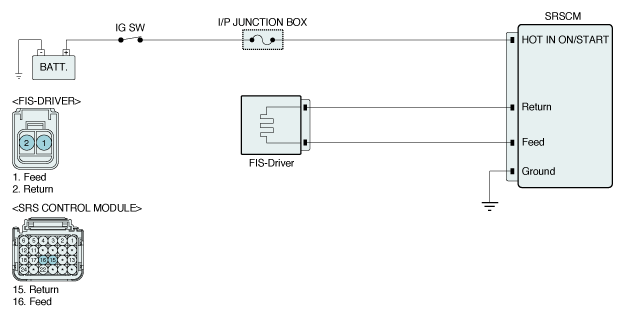

Fig 1: B1328 Diagnostic Circuit Diagram
Courtesy of KIA MOTORS AMERICA, INC.
