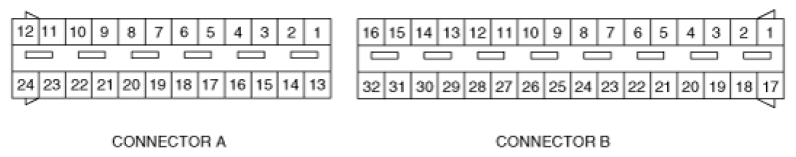

Harness Connector
SRSCM CONNECTOR REFERENCE CHART
| Pin | Function (Connector A) | Pin | Function (Connector B) |
|---|---|---|---|
| 1 | - | 1 | - |
| 2 | Driver Front Impact Sensor High | 2 | - |
| 3 | Driver Front Impact Sensor Low | 3 | - |
| 4 | Passenger Front Impact Sensor High | 4 | - |
| 5 | Passenger Front Impact Sensor Low | 5 | Passenger Side Impact Sensor Low |
| 6 | Ground | 6 | Passenger Side Impact Sensor High |
| 7 | Crash Output | 7 | Driver Side Impact Sensor Low |
| 8 | - | 8 | Driver Side Impact Sensor High |
| 9 | - | 9 ~ 16 | - |
| 10 | CAN High | 17 | Driver Side Airbag Low |
| 11 | CAN Low | 18 | Driver Side Airbag High |
| 12 | Ignition | 19 | Passenger Side Airbag High |
| 13 | Driver Airbag High | 20 | Passenger Side Airbag Low |
| 14 | Driver Airbag Low | 21 | Driver Curtain Airbag Low |
| 15 | Passenger Airbag Low | 22 | Driver Curtain Airbag High |
| 16 | Passenger Airbag High | 23 | Passenger Curtain Airbag High |
| 17 | - | 24 | Passenger Curtain Airbag Low |
| 18 | - | 25 | Driver Seat Belt Pretensioner Low |
| 19 | - | 26 | Driver Seat Belt Pretensioner High |
| 20 | - | 27 | Passenger Seat Belt Pretensioner High |
| 21 | - | 28 | Passenger Seat Belt Pretensioner Low |
| 22 | - | 29 ~ 32 | - |
| 23 | Ground | ||
| 24 | Airbag Warning Lamp |
