Components and Component Locations: Components

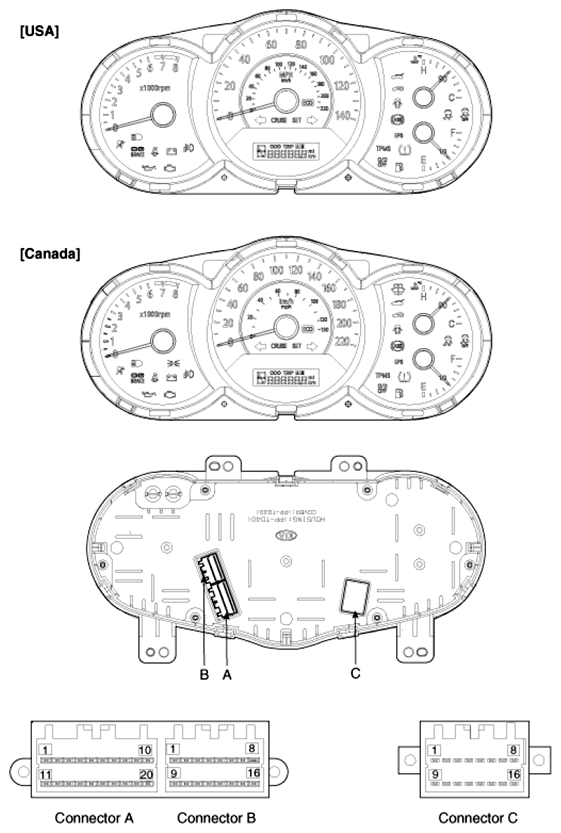

Instrument Cluster
INSTRUMENT CLUSTER CONNECTORS & TERMINALS CHART
| Pin No | Connector A | Connector B | Connector C |
|---|---|---|---|
| 1 | Detent | Power GND | O/D OFF |
| 2 | ILL+ | - | TPMS Diagnosis |
| 3 | Battery charge | - | TPMS TREAD |
| 4 | Oil pressure | Head lamp (Low) | EPS |
| 5 | Check engine | Tail lamp ON | Washer Low |
| 6 | P brake | Seat belt | Immobilizer |
| 7 | Airbag input - | Front fog | Trunk open |
| 8 | Airbag supply + | - | Door open |
| 9 | High beam input + | Cruise | P |
| 10 | High beam GND | Turn signal L | R |
| 11 | ILL- | Fuel - | PWM |
| 12 | Diagnosis | Signal GND | D |
| 13 | Tachometer | CAN high | N |
| 14 | Speed | CAN low | ABS/EBD |
| 15 | Reset/mode | Battery | ESC OFF |
| 16 | Fuel gage | IGN 1 | ESC |
| 17 | Temperature gage | ||
| 18 | Over speed | ||
| 19 | Turn signal R | ||
| 20 | Set (Cruise) |
