Engine Control System Diagnosis (3 Of 3) - 2.0L
›
DTC P2237: O2 Sensor Pumping Current Circuit Open (Bank 1/Sensor 1)
›
General Information
›
Diagnostic Circuit Diagram
Diagnostic Circuit Diagram

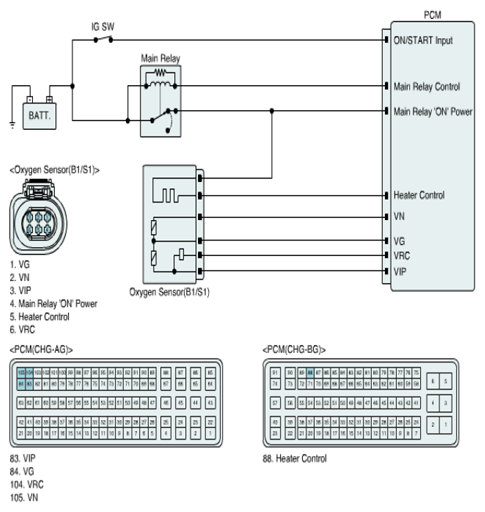

Fig 1: Oxygen Sensor Circuit Diagram
Courtesy of KIA MOTORS AMERICA, INC.
