Engine Control System - 2.0L
›
Injector
›
Schematic Diagrams
›
Circuit Diagram
Circuit Diagram

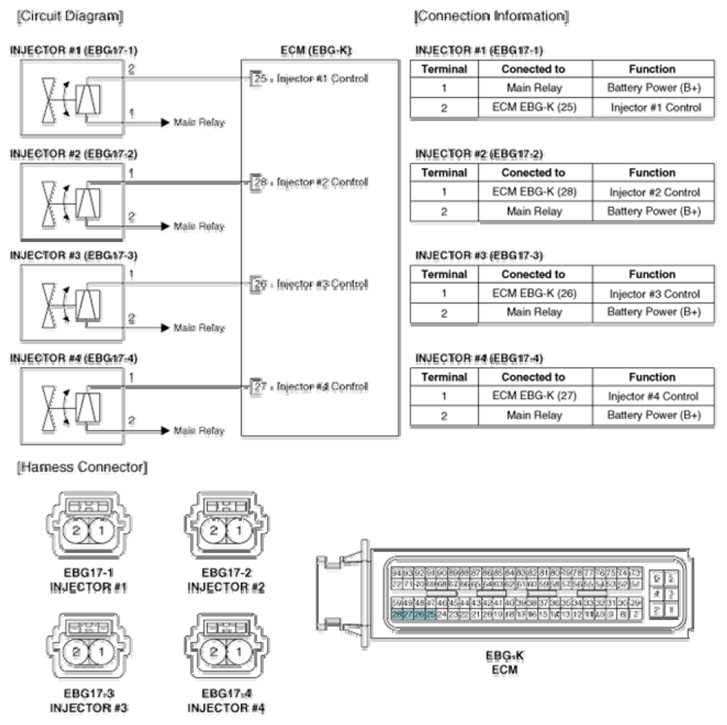

Fig 1: Injectors & ECM - Circuit Diagram
Courtesy of KIA MOTORS AMERICA, INC.
