Engine Control Module (ECM)
›
Schematic Diagram
›
Circuit Diagram
Circuit Diagram
[A/T]

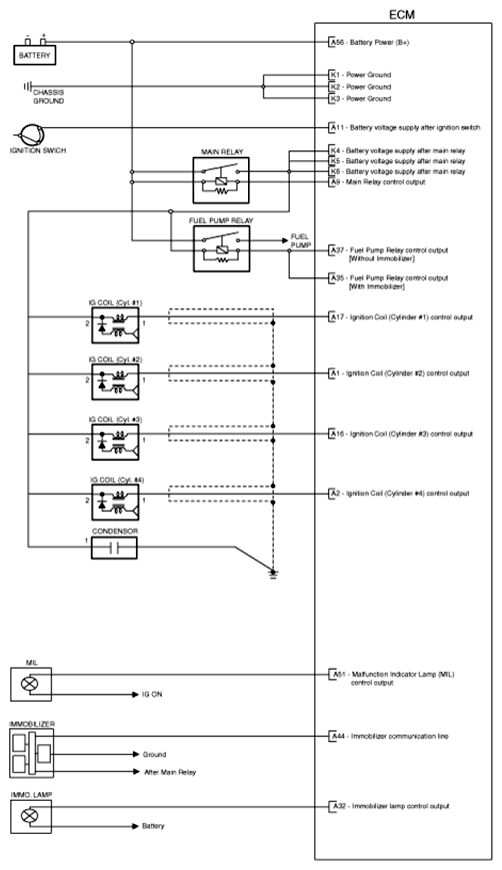

Fig 1: ECM Circuit Diagram - A/T (1 Of 4)
Courtesy of KIA MOTORS AMERICA, INC.

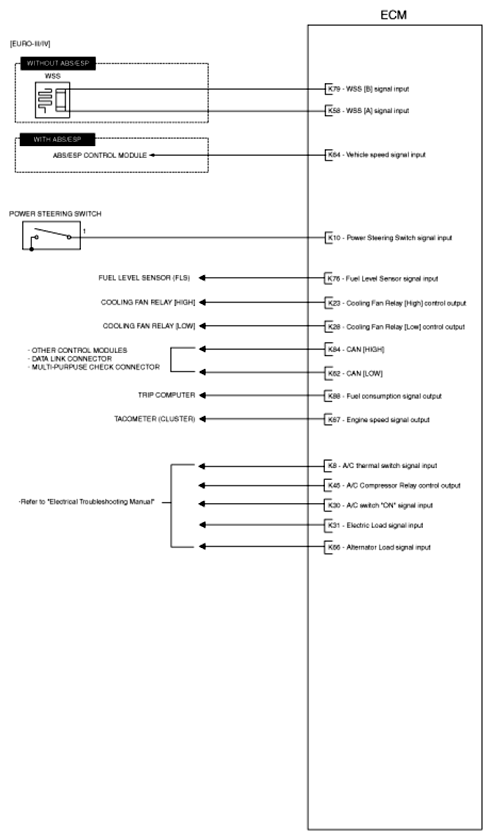

Fig 2: ECM Circuit Diagram - A/T (2 Of 4)
Courtesy of KIA MOTORS AMERICA, INC.

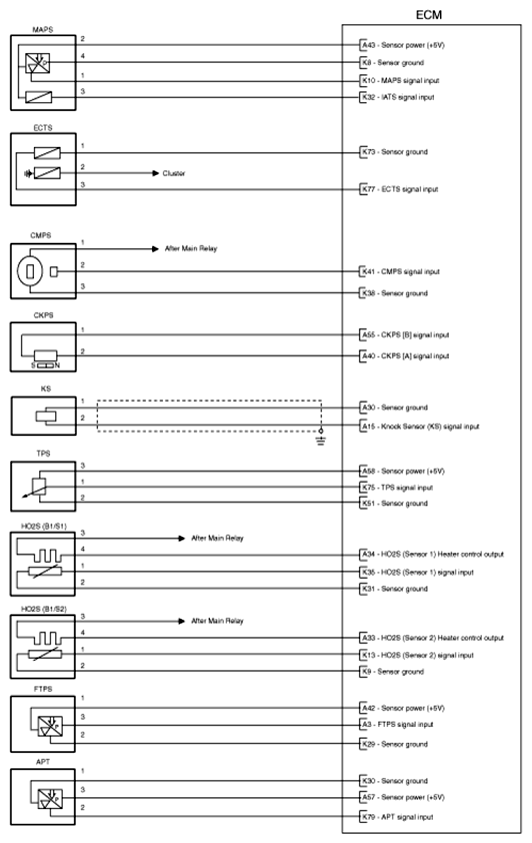

Fig 3: ECM Circuit Diagram - A/T (3 Of 4)
Courtesy of KIA MOTORS AMERICA, INC.

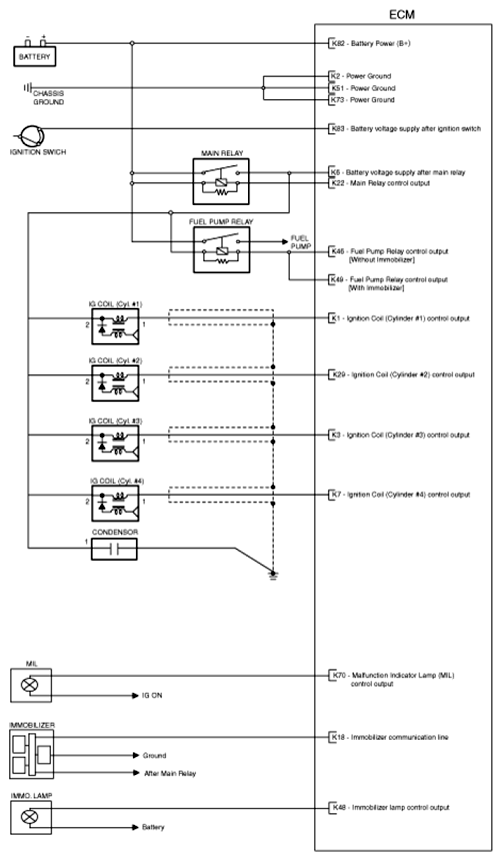

Fig 4: ECM Circuit Diagram - A/T (4 Of 4)
Courtesy of KIA MOTORS AMERICA, INC.
[M/T]

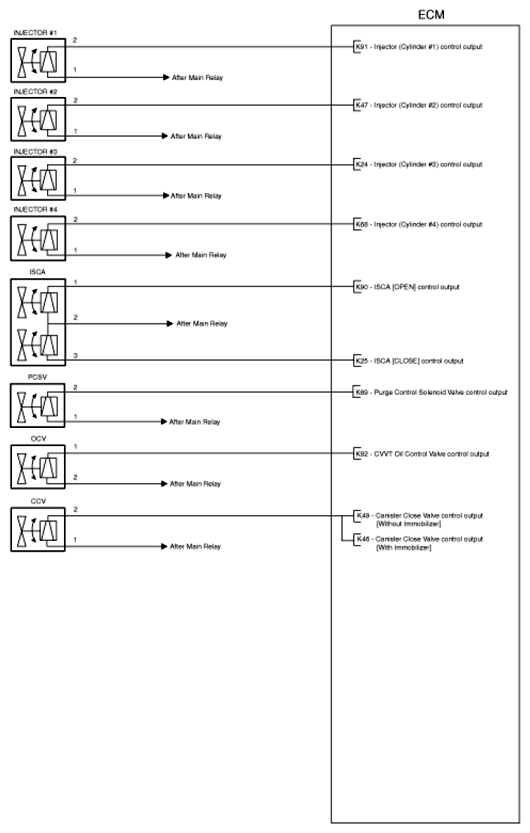

Fig 5: ECM Circuit Diagram - M/T (1 Of 4)
Courtesy of KIA MOTORS AMERICA, INC.

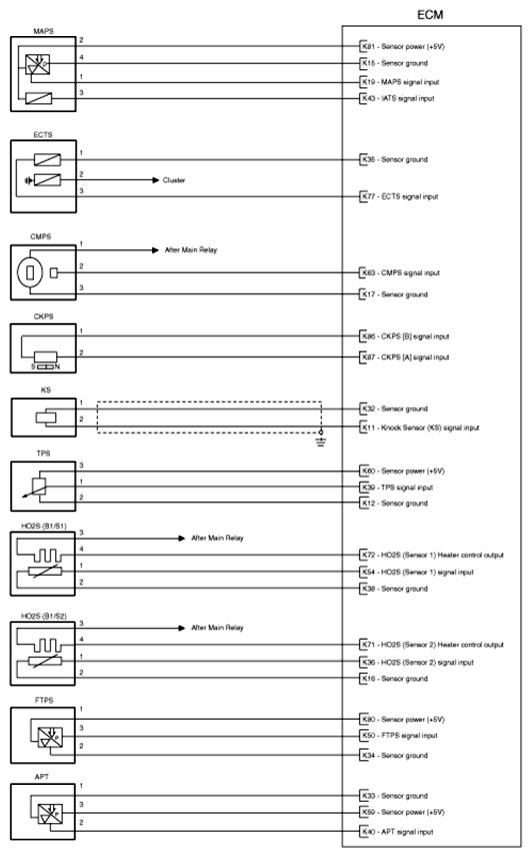

Fig 6: ECM Circuit Diagram - M/T (2 Of 4)
Courtesy of KIA MOTORS AMERICA, INC.

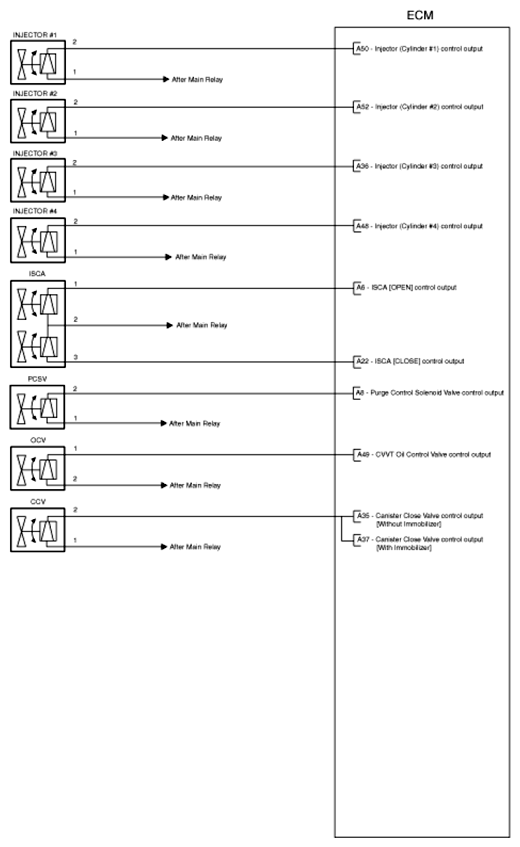

Fig 7: ECM Circuit Diagram - M/T (3 Of 4)
Courtesy of KIA MOTORS AMERICA, INC.

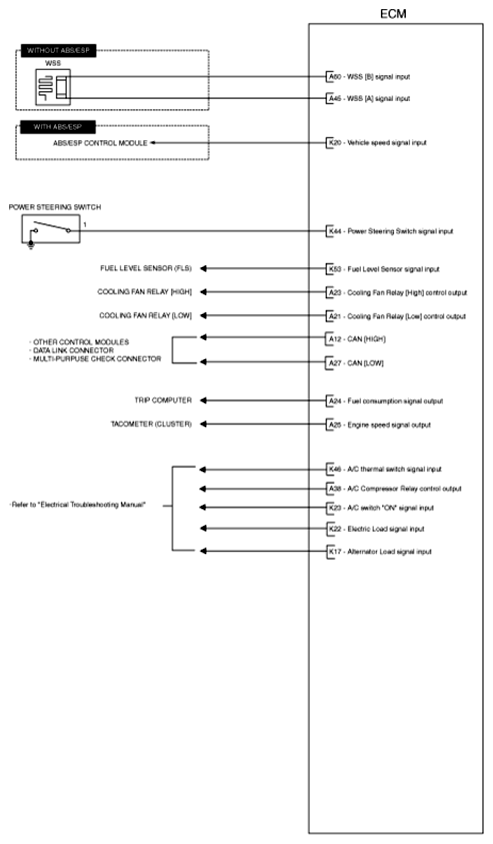

Fig 8: ECM Circuit Diagram - M/T (4 Of 4)
Courtesy of KIA MOTORS AMERICA, INC.
