ABS Control

  1. Normal Braking without ABS
    VALVE SPECIFICATION

      Inlet valve (IV) Outlet valve (OV) Return pump
    Operation Open Close OFF
    Fig 1: ABS Control (Normal Braking Without ABS) - Circuit Diagram
    G07395824Courtesy of KIA MOTORS AMERICA, INC.
    NOTE: IV : Inlet Valve
    OV : Outlet Valve
    RL : Rear left wheel
    FR : Front right wheel
    FL : Front left wheel
    RR : Rear right wheel
    RP : Return pump
  2. Decrease Mode
    VALVE REFERENCE

      Inlet valve (IV) Outlet valve (OV) Return pump
    Operation Close Open ON (Motor speed control)

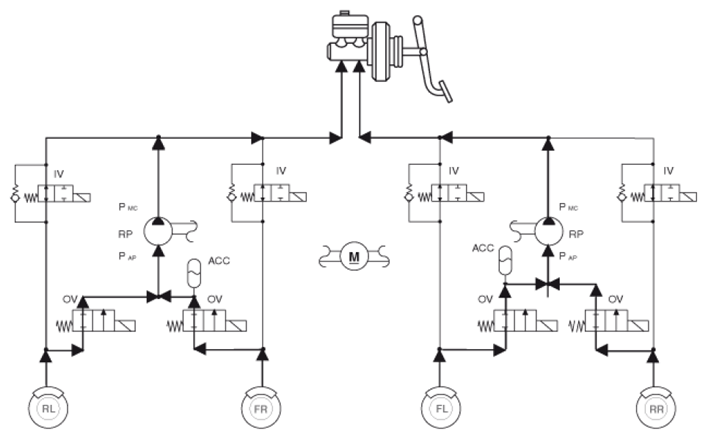

    Fig 2: ABS Control (Decrease Mode) - Circuit Diagram
    G07395825Courtesy of KIA MOTORS AMERICA, INC.
    NOTE: IV : Inlet Valve
    OV : Outlet Valve
    RL : Rear left wheel
    FR : Front right wheel
    FL : Front left wheel
    RR : Rear right wheel
    RP : Return pump
  3. Hold Mode
    VALVE REFERENCE

      Inlet valve (IV) Outlet valve (OV) Return pump
    Operation Close Close ON (Motor speed control)

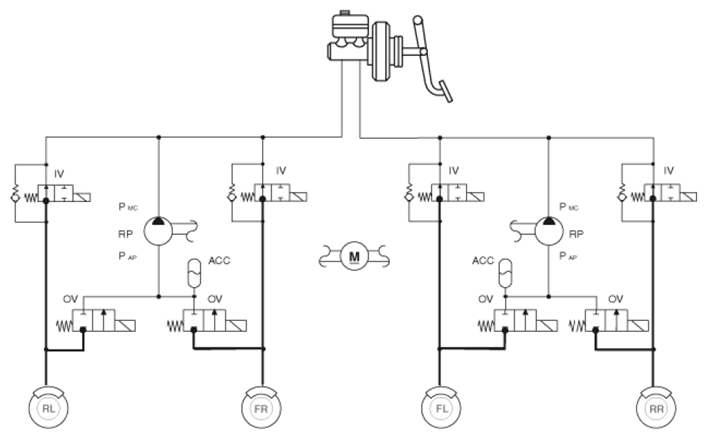

    Fig 3: ABS Control (Hold Mode) - Circuit Diagram
    G07395826Courtesy of KIA MOTORS AMERICA, INC.
    NOTE: IV : Inlet Valve
    OV : Outlet Valve
    RL : Rear left wheel
    FR : Front right wheel
    FL : Front left wheel
    RR : Rear right wheel
    RP : Return pump
  4. Increase Mode
    VALVE REFERENCE

      Inlet valve (IV) Outlet valve (OV) Return pump
    Operation Open Close ON (Motor speed control)

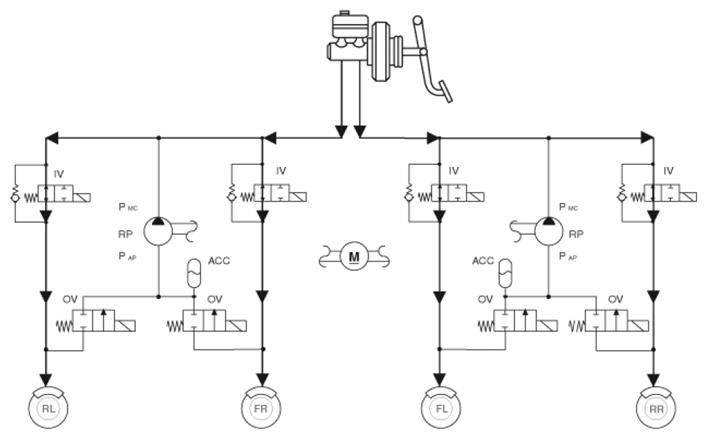

    Fig 4: ABS Control (Increase Mode) - Circuit Diagram
    G07395827Courtesy of KIA MOTORS AMERICA, INC.
    NOTE: IV : Inlet Valve
    OV : Outlet Valve
    RL : Rear left wheel
    FR : Front right wheel
    FL : Front left wheel
    RR : Rear right wheel
    RP : Return pump
