Connector Pin Information: Notes
WARNING: This page is about a different car, the 2020 Kia Sedona. However, it is still accessible from the selected car via links, so may be relevant.

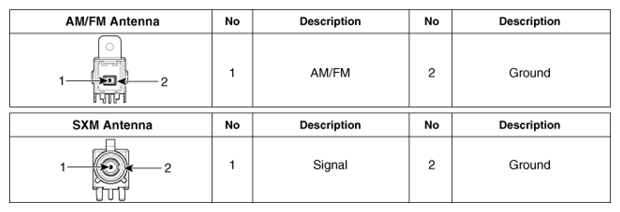

| No. | Connector A | Connector B |
|---|---|---|
| 1 | Rear door left speaker (+) | - |
| 2 | Rear door left speaker (-) | Mic (+) |
| 3 | USB Ground | - |
| 4 | USB Data (High) | - (Detent) |
| 5 | USB Data (Low) | Remote antenna |
| 6 | USB VCC | Illumination (+) |
| 7 | Rear camera video | Multmedia-CAN (High) |
| 8 | - | - |
| 9 | - | - |
| 10 | AUX Audio right_input | Battery (+) |
| 11 | AUX Detect | Battery (+) |
| 12 | - (Steering wheel key) | Ground |
| 13 | Front door left speaker (+) | Ground |
| 14 | Front door left speaker (-) | - |
| 15 | Front door right speaker (-) | Mic (-) |
| 16 | Front door right speaker (+) | - |
| 17 | - | - |
| 18 | - | Vehicle Speed |
| 19 | - | Illumination (-) |
| 20 | Rear camera power | Multmedia-CAN (Low) |
| 21 | Rear camera video_ground | - |
| 22 | - | ACC |
| 23 | - | - |
| 24 | AUX Audio left_input | - |
| 25 | AUX Audio ground | - |
| 26 | - (Steering wheel key_ground) | - (Door open) |
| 27 | Rear door right speaker (-) | - |
| 28 | Rear door right speaker (+) | - (Parking brake) |
| 29 | - | - (P-Position) |
| 30 | - | - (Auto light) |
| 31 | - | - |
| 32 | Rear camera ground | IGN1 |
| 33 | - | - |
| 34 | - | - |
| 35 | - | - |
| 36 | Rear camera detect | |
| 37 | - | |
| 38 | - |
