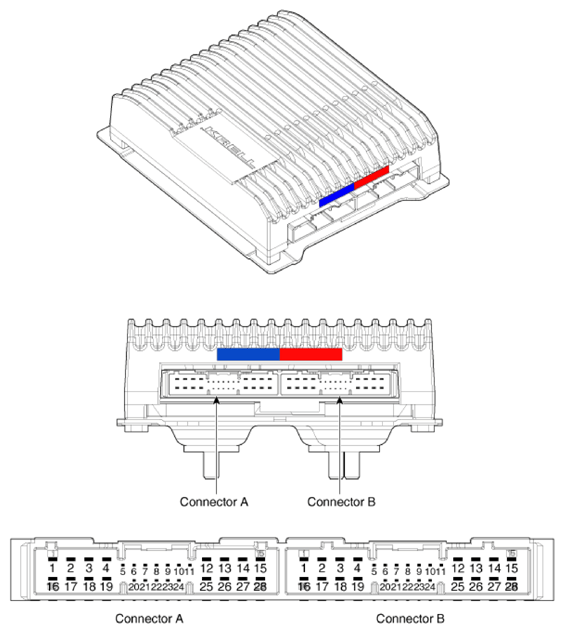

Connector And Terminal function: KRELL
WARNING: This page is about a different car, the 2024 Kia Forte. However, it is still accessible from the selected car via links, so may be relevant.
| No. | Connector A | Connector B |
|---|---|---|
| 1 | Battery (+) | Rear door left speaker (+) |
| 2 | Battery (+) | Rear door left speaker (-) |
| 3 | Battery (+) | Rear door right speaker (+) |
| 4 | Battery (+) | Rear door right speaker (-) |
| 5 | - | - |
| 6 | Multimedia-CAN (High) | - |
| 7 | Multimedia-CAN (Low) | - |
| 8 | ACC | - |
| 9 | Amplifier navigation voice (+) | - |
| 10 | - | - |
| 11 | - | - |
| 12 | Front door left speaker (+) | - |
| 13 | Front door left speaker (-) | - |
| 14 | Front door right speaker (+) | - |
| 15 | Front door right speaker (-) | - |
| 16 | Ground | Subwoofer speaker (+) |
| 17 | Ground | Subwoofer speaker (-) |
| 18 | Ground | Front center speaker (+) |
| 19 | Ground | Front center speaker (-) |
| 20 | Amplifier SPDIF (+) | - |
| 21 | Amplifier SPDIF (-) | - |
| 22 | Amplifier shield (Ground) | - |
| 23 | Amplifier navigation voice (-) | - |
| 24 | IGN1 | - |
| 25 | Front door left tweeter speaker (+) | - |
| 26 | Front door left tweeter speaker (-) | - |
| 27 | Front door right tweeter speaker (+) | - |
| 28 | Front door right tweeter speaker (-) | - |

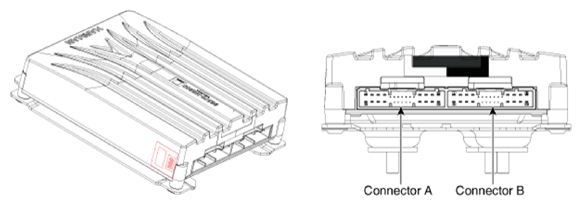

[Harman]
| No. | Connector A | Connector B |
|---|---|---|
| 1 | Battery (+) | Subwoofer speaker 2 (+) |
| 2 | Battery (+) | Subwoofer speaker 1 (+) |
| 3 | Battery (+) | Front door right tweeter speaker (+) |
| 4 | Battery (+) | Front door left tweeter speaker (+) |
| 5 | - | - |
| 6 | Multimedia-CAN (High) | - |
| 7 | Multimedia-CAN (Low) | - |
| 8 | ACC | - |
| 9 | Amplifier navigation voice (+) | - |
| 10 | - | - |
| 11 | - | - |
| 12 | - | Rear door right speaker (+) |
| 13 | - | Rear door left speaker (+) |
| 14 | - | Front center speaker (+) |
| 15 | - | - |
| 16 | Ground | Subwoofer speaker 2 (-) |
| 17 | Ground | Subwoofer speaker 1 (-) |
| 18 | Ground | Front door right tweeter speaker (-) |
| 19 | Ground | Front door left tweeter speaker (-) |
| 20 | Amplifier SPDIF (High) | - |
| 21 | Amplifier SPDIF (Low) | - |
| 22 | Amplifier SPDIF (Ground) | - |
| 23 | Amplifier navigation voice (-) | - |
| 24 | - | - |
| 25 | - | Rear door right speaker (-) |
| 26 | - | Rear door left speaker (-) |
| 27 | - | Front center speaker (-) |
| 28 | - | - |
