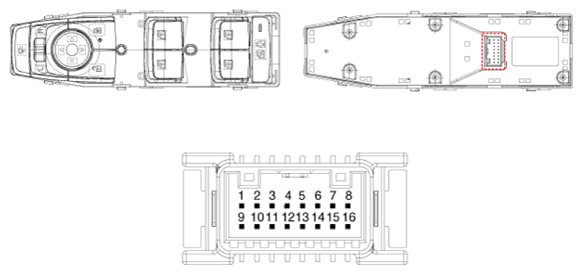

Power Window Main Switch
[IMS]
| Pin | Function | |
|---|---|---|
| ALL/Driver Safety | Front Safety | |
| 1 | B-CAN (Low) | B-CAN (Low) |
| 2 | B-CAN (High) | B-CAN (High) |
| 3 | - | Ground (Assist) |
| 4 | - | Safety Power Window (Assist) |
| 5 | LIN | LIN |
| 6 | Battery (+) | Battery (+) |
| 7 | IGN1 | IGN1 |
| 8 | Safety Power Window (Driver) | Safety Power Window (Driver) |
| 9 | IMS switch | IMS switch |
| 10 | - | - |
| 11 | - | - |
| 12 | - | - |
| 13 | - | - |
| 14 | - | - |
| 15 | - | - |
| 16 | Ground | Ground |
[Non-IMS]
| Pin | Function | |
|---|---|---|
| ALL/Driver Safety | Front Safety | |
| 1 | B-CAN (Low) | B-CAN (Low) |
| 2 | B-CAN (High) | B-CAN (High) |
| 3 | - | Ground (Assist) |
| 4 | - | Safety Power Window (Assist) |
| 5 | - | - |
| 6 | Battery (+) | Battery (+) |
| 7 | IGN1 | IGN1 |
| 8 | Safety Power Window(Driver) | Safety Power Window (Driver) |
| 9 | Mirror Adjust Motor Common | Mirror Adjust Motor Common |
| 10 | Mirror Unfolding motor | Mirror Unfolding Motor |
| 11 | Mirror Folding motor | Mirror Folding Motor |
| 12 | Mirror Adjust Motor Horizontal (Left) | Mirror Adjust Motor Horizontal (Left) |
| 13 | Mirror Adjust Motor Vertical (Left) | Mirror Adjust Motor Vertical (Left) |
| 14 | Mirror Adjust Motor Vertical (Right) | Mirror Adjust Motor Vertical (Right) |
| 15 | Mirror Adjust Motor Horizontal (Right) | Mirror Adjust Motor Horizontal (Right) |
| 16 | Ground | Ground |
