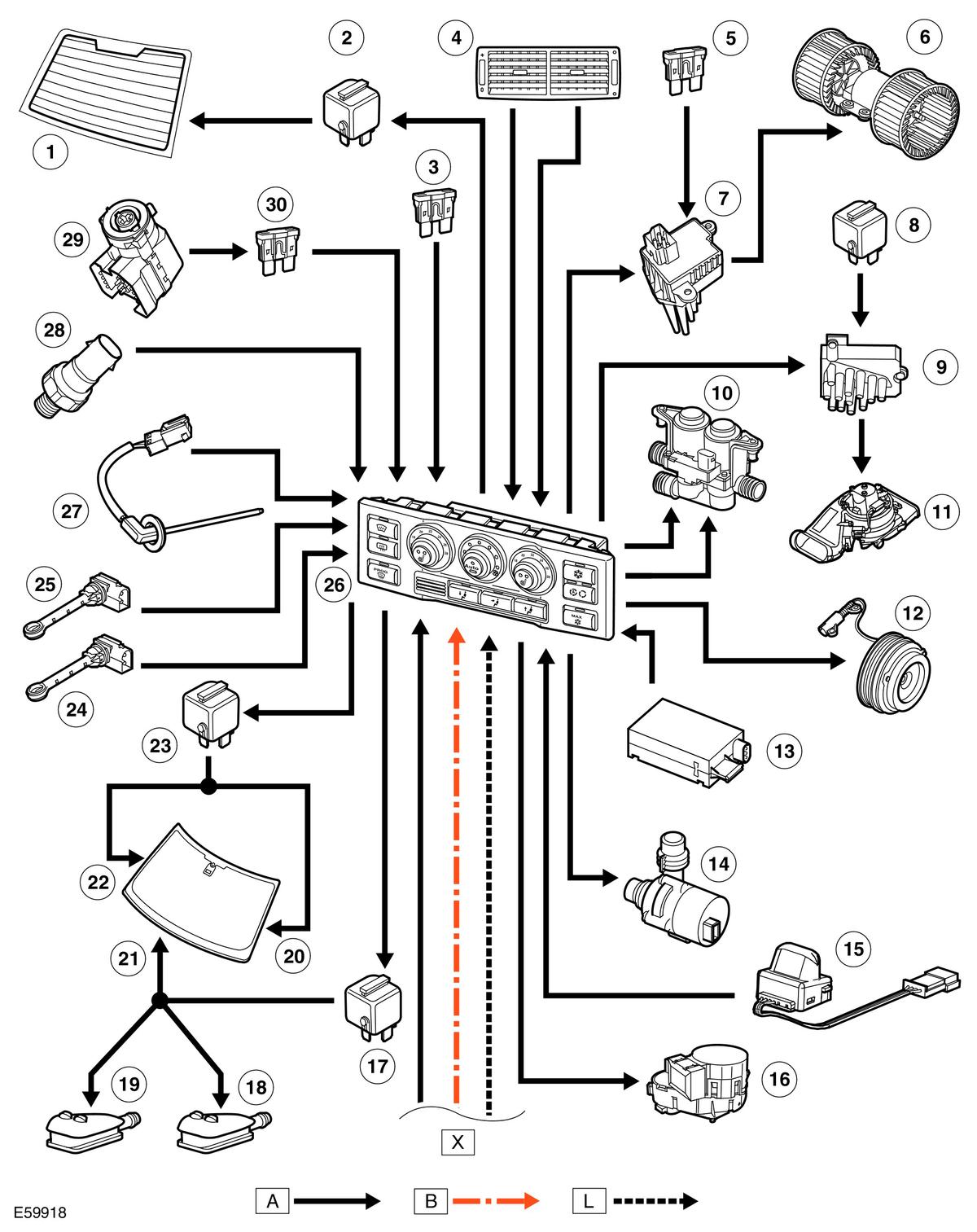

Control Diagram - Sheet 1 Of 2
WARNING: This page is about a different car, the 2009 Land Rover Range Rover, 2008 Land Rover Range Rover, and 2007 Land Rover Range Rover. However, it is still accessible from the selected car via links, so may be relevant.
| Item Number | Description |
|---|---|
| 1 | Heated rear window |
| 2 | Heated rear window relay |
| 3 | Fuse 12, central junction box (CJB) |
| 4 | Rear passenger face register |
| 5 | Fuse 64, CJB |
| 6 | Blower |
| 7 | Blower output stage |
| 8 | Rear blower relay |
| 9 | Rear blower output stage |
| 10 | Dual coolant valve |
| 11 | Rear blower |
| 12 | Compressor clutch |
| 13 | Pollution sensor |
| 14 | Auxiliary coolant pump |
| 15 | Sunlight sensor |
| 16 | Fresh/Recirculated air doors motor |
| 17 | Washer jet heater relay |
| 18 | LH washer jet |
| 19 | RH washer jet |
| 20 | Heated windshield, LH heater element |
| 21 | Heated windshield, wiper park heater element |
| 22 | Heated windshield, RH heater element |
| 23 | Heated windshield relay |
| 24 | RH heater temperature sensor |
| 25 | LH heater temperature sensor |
| 26 | ZTC module |
| 27 | Evaporator temperature sensor |
| 28 | Refrigerant pressure sensor |
| 29 | Ignition switch |
| 30 | Fuse 34, CJB |
NOTE:
A
= Hardwired; B
= K bus; L
= M bus
