Component Locations
COMPONENT LOCATIONS
| Component | Location |
|---|---|

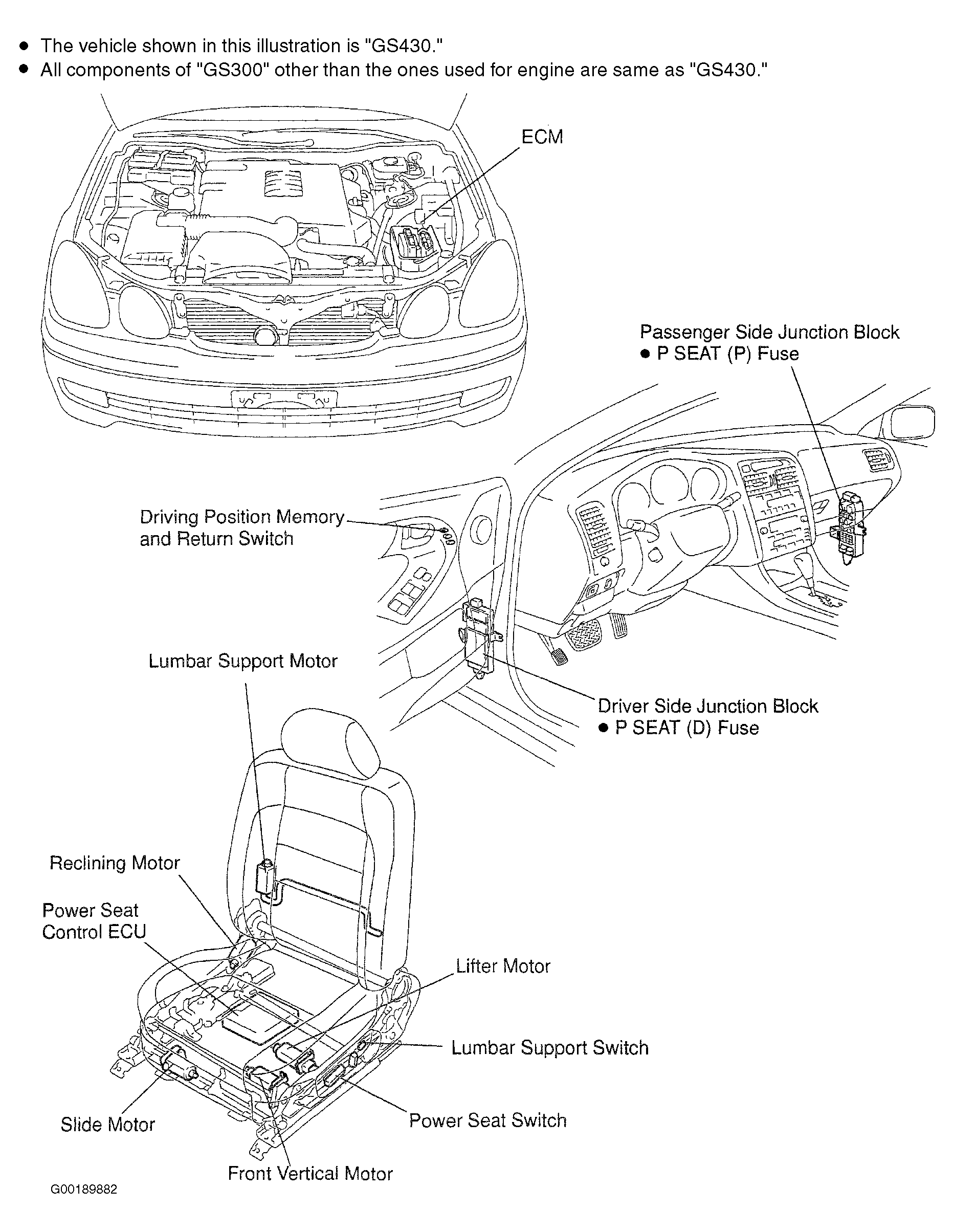

| Driving Position Memory & Return Switch | Fig 1 |
| ECM | Fig 1 |
| Front Vertical Motor | Fig 1 |
| Ignition Switch | Fig 2 |
| Lifter Motor | Fig 1 |
| Lumbar Support Motor | Fig 1 |
| Lumbar Support Switch | Fig 1 |
| P SEAT (D) Fuse | Fig 1 |
| P SEAT (P) Fuse | Fig 1 |
| Power Seat Switch | Fig 1 |
| Reclining Motor | Fig 1 |
| Seat Heater Back | Fig 2 |
| Seat Heater Cushion | Fig 2 |
| Seat Heater Cushion Inner | Fig 2 |
| Seat Heater Switch | Fig 2 |
| SEAT-HTR Fuse | Fig 2 |
| Slide Motor | Fig 1 |
