DTC C0278 & C0279
›
Testing Procedure
Testing Procedure
For wiring diagram, see
Fig 1
. For testing procedure, see
Fig 2
-
Fig 4
.

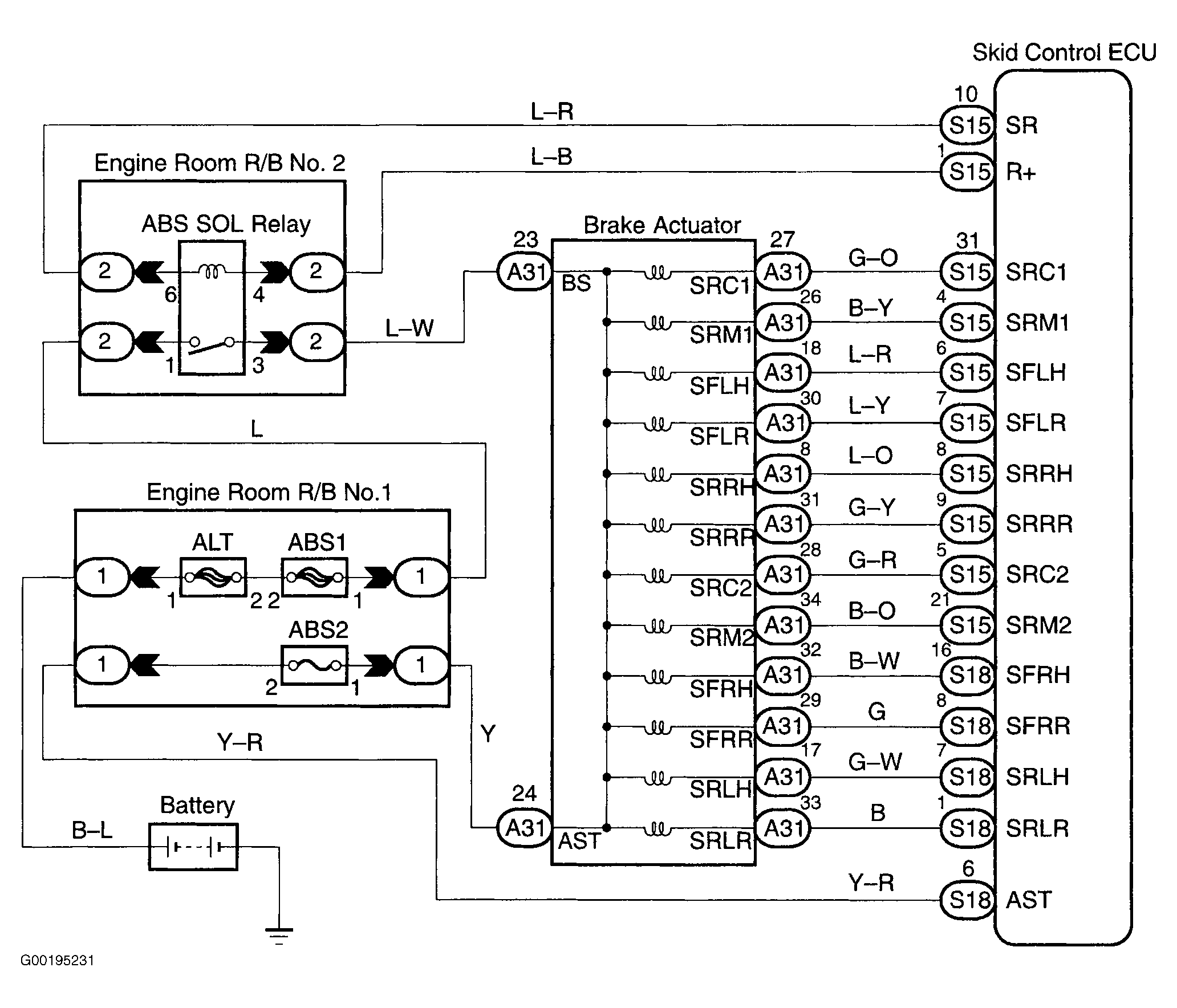

Fig 1: Wiring Diagram ABS Solenoid Relay Circuit
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

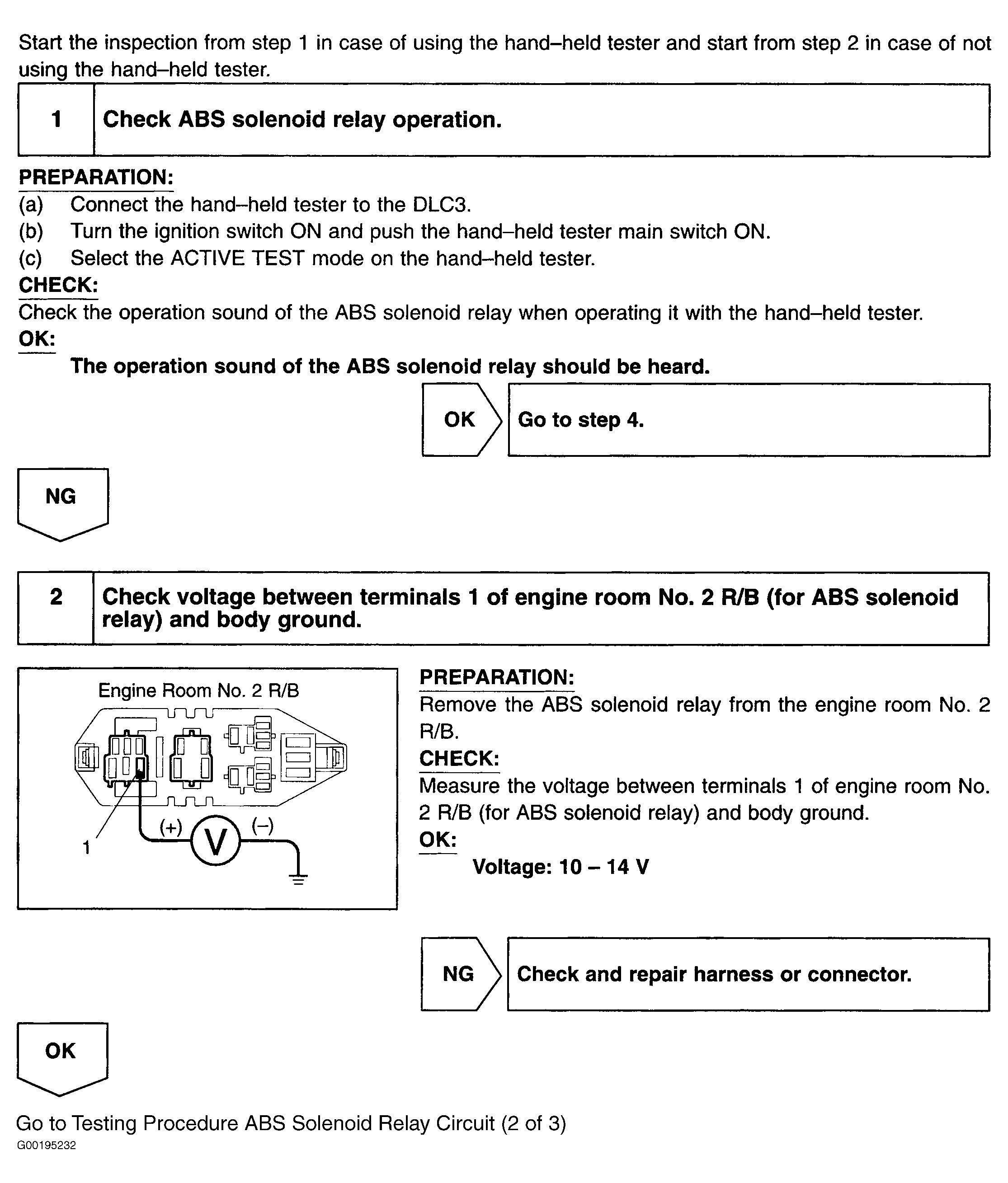

Fig 2: Testing Procedure ABS Solenoid Relay Circuit (1 Of 3)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

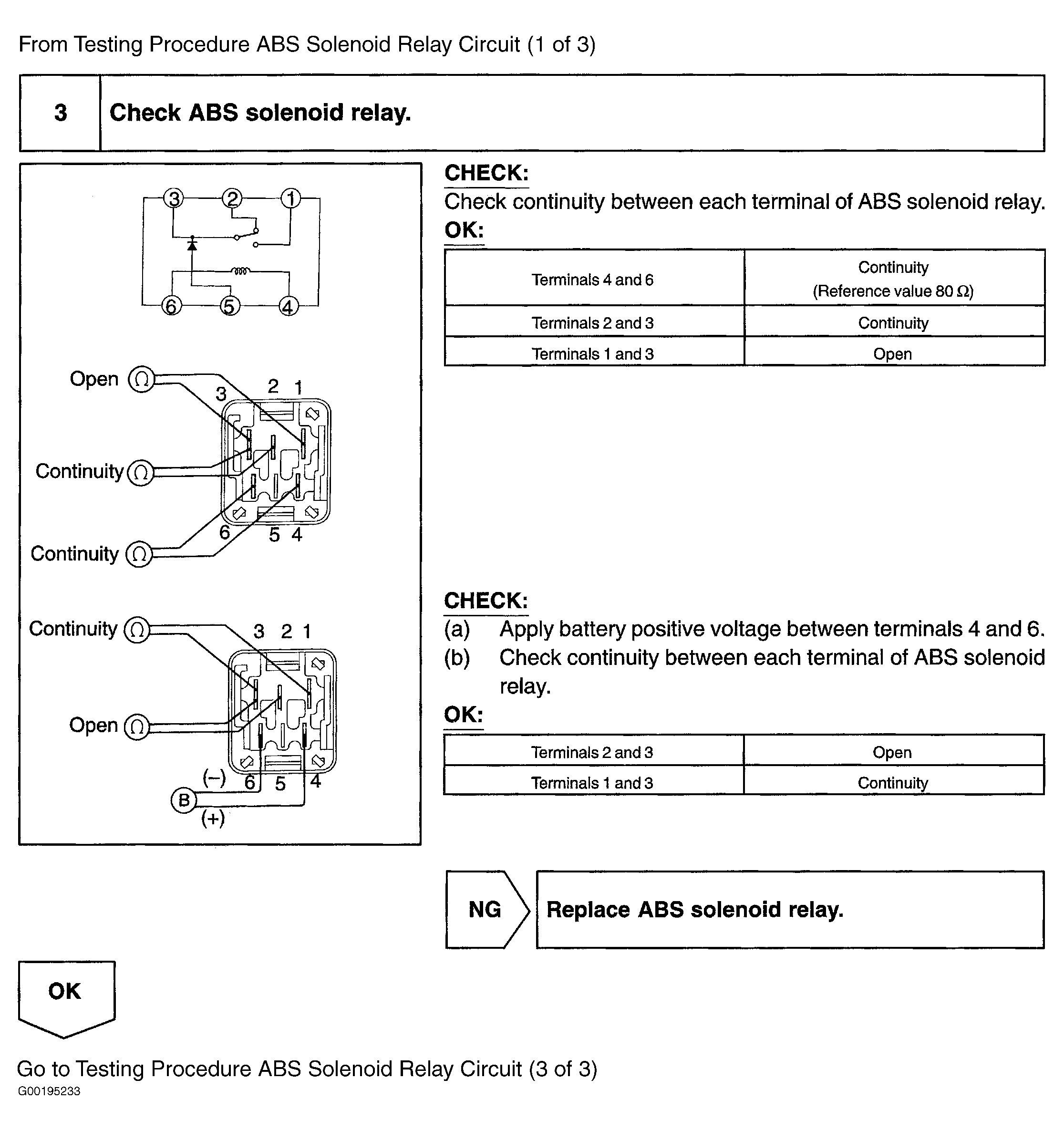

Fig 3: Testing Procedure ABS Solenoid Relay Circuit (2 Of 3)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

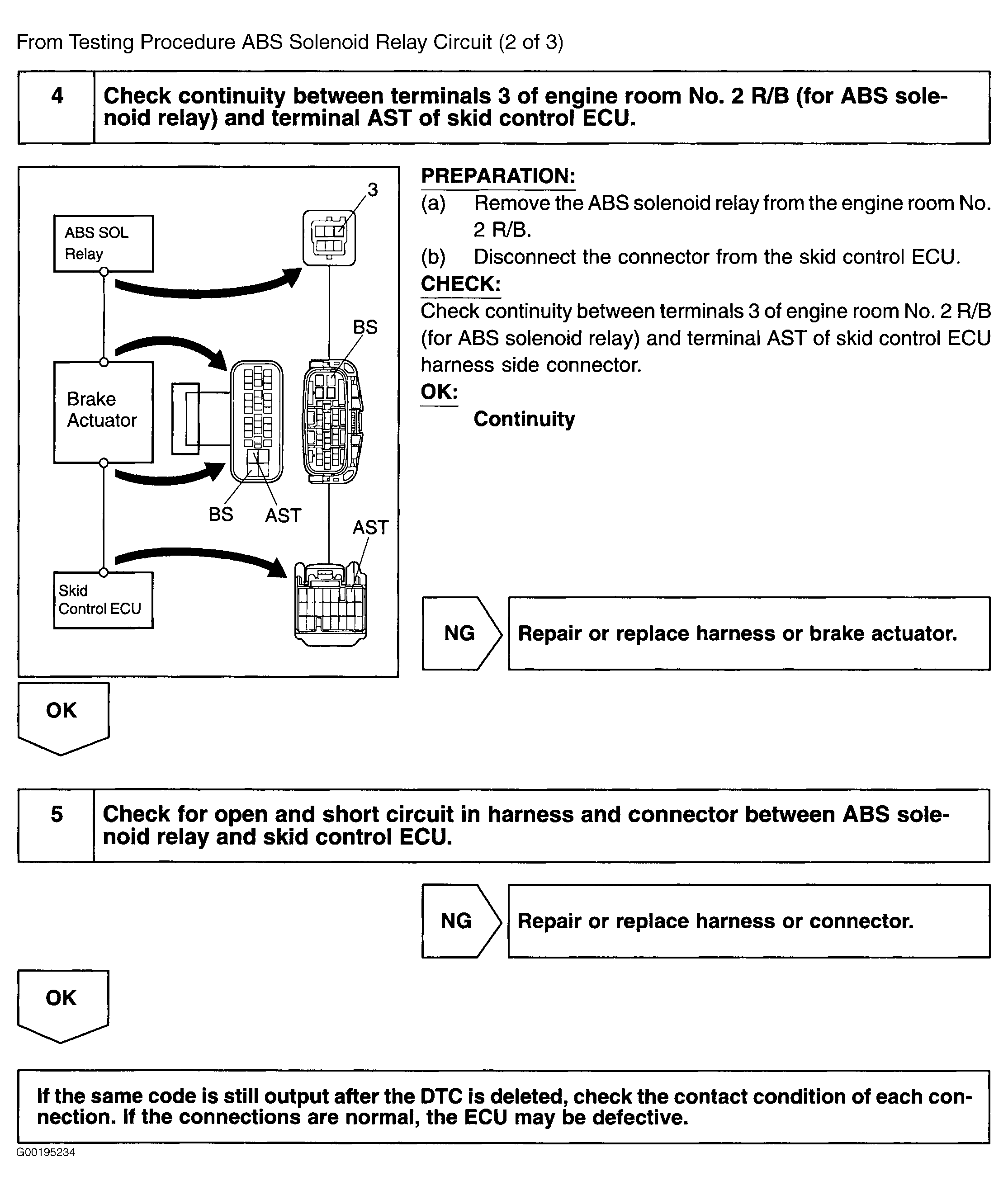

Fig 4: Testing Procedure ABS Solenoid Relay Circuit (3 Of 3)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
