DTC C1202
›
Testing Procedure
Testing Procedure
For wiring diagram, see
Fig 1
. For testing procedure, see
Fig 2
.

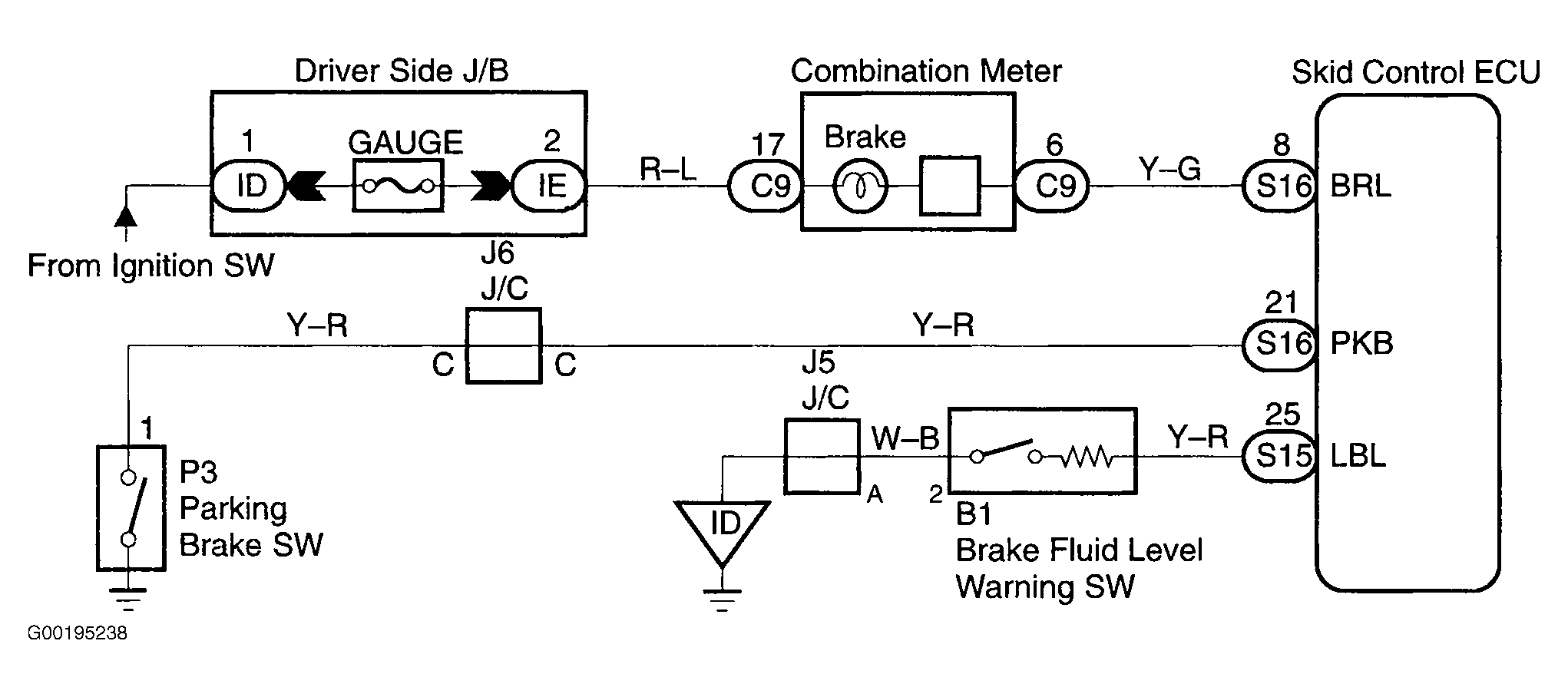

Fig 1: Wiring Diagram Brake Fluid Warning Switch Circuit
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

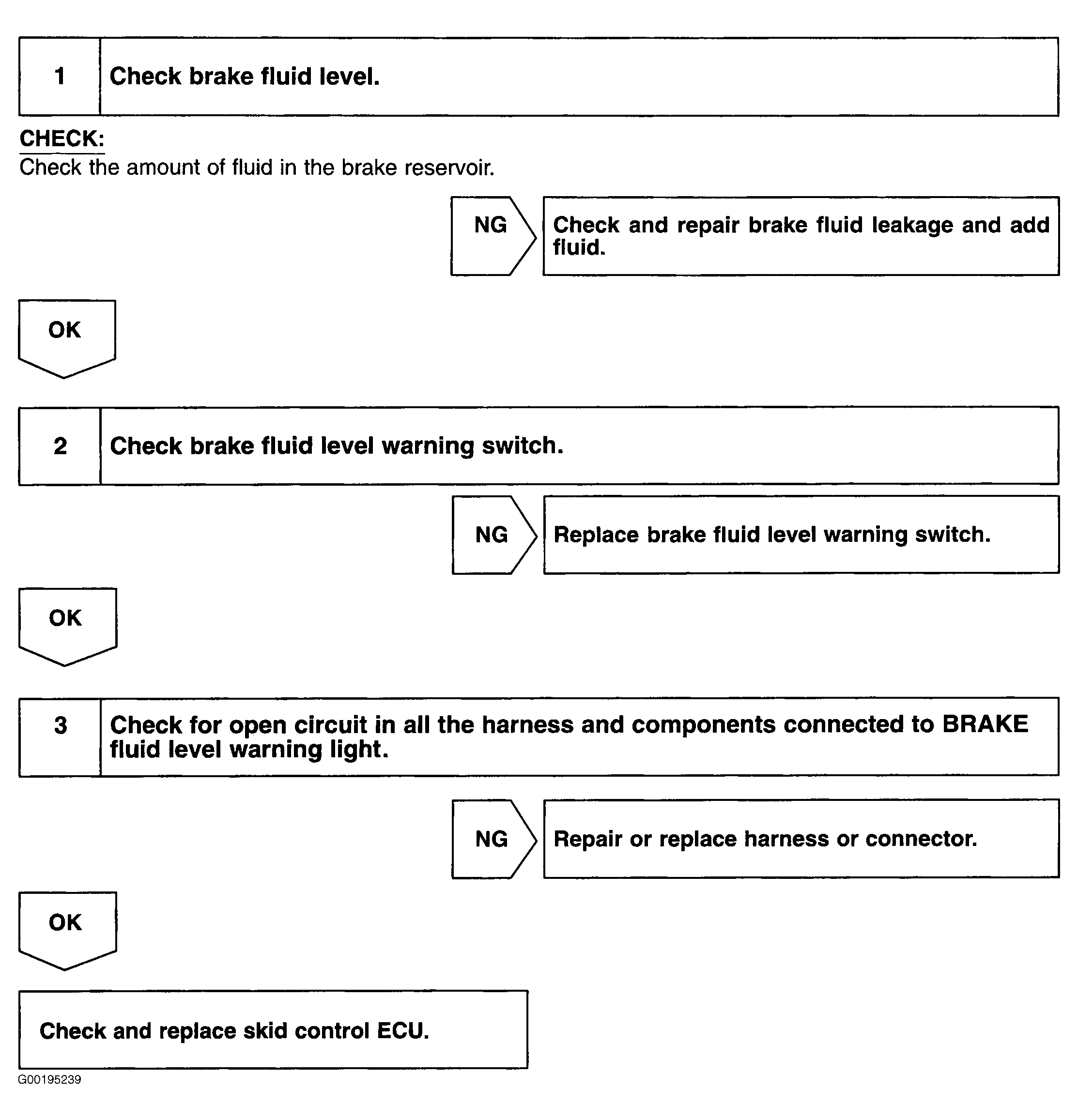

Fig 2: Testing Procedure Brake Fluid Warning Switch Circuit
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
