Component Locations
COMPONENT LOCATIONS
| Component | Location |
|---|---|

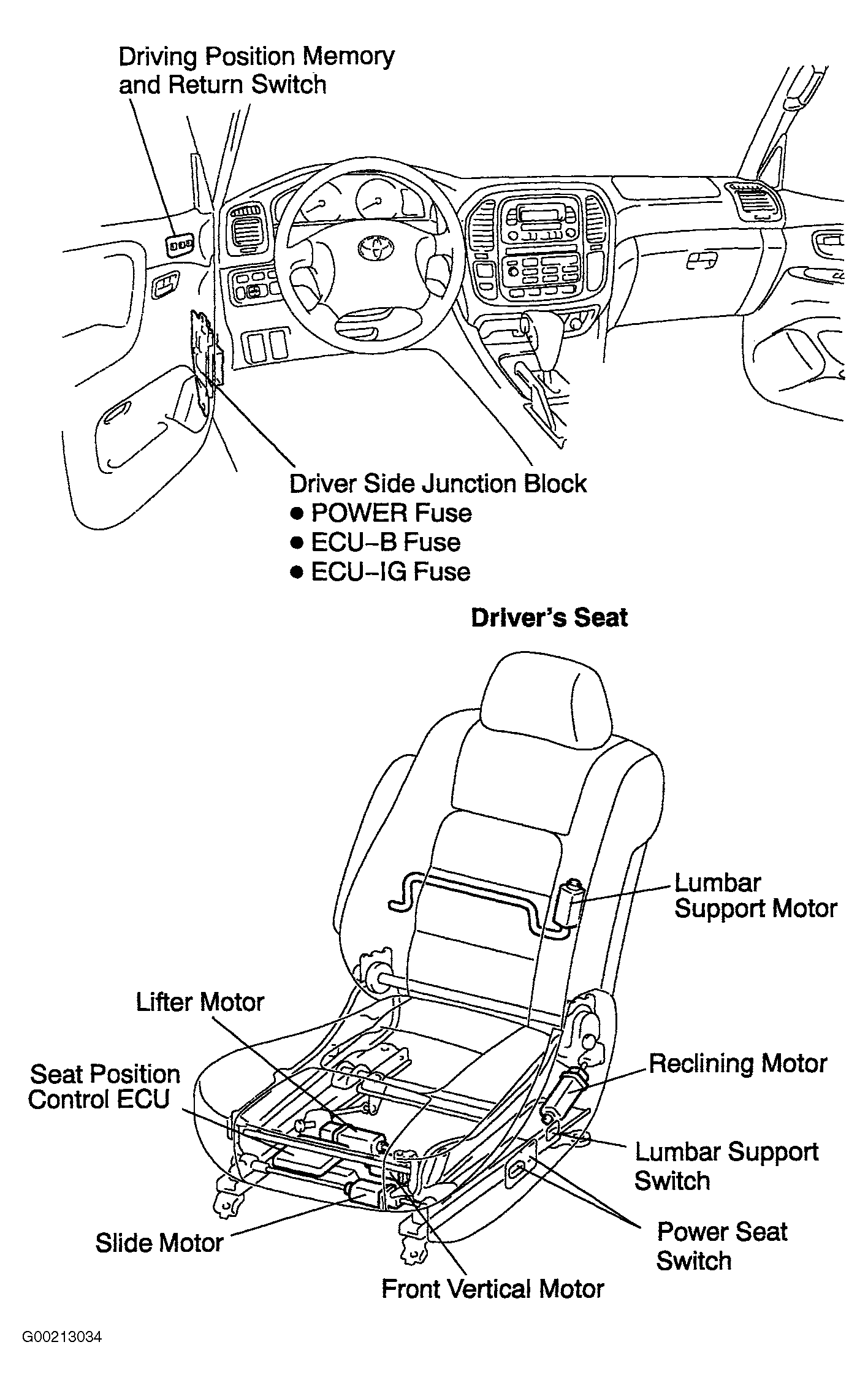

| Driving Position Memory & Return Switch | Fig 1 |
| ECU-B Fuse (Driver Side J/B) | Fig 1 |
| ECU-IG Fuse (Driver Side J/B) | Fig 1 |
| Front Vertical Motor | Fig 1 |

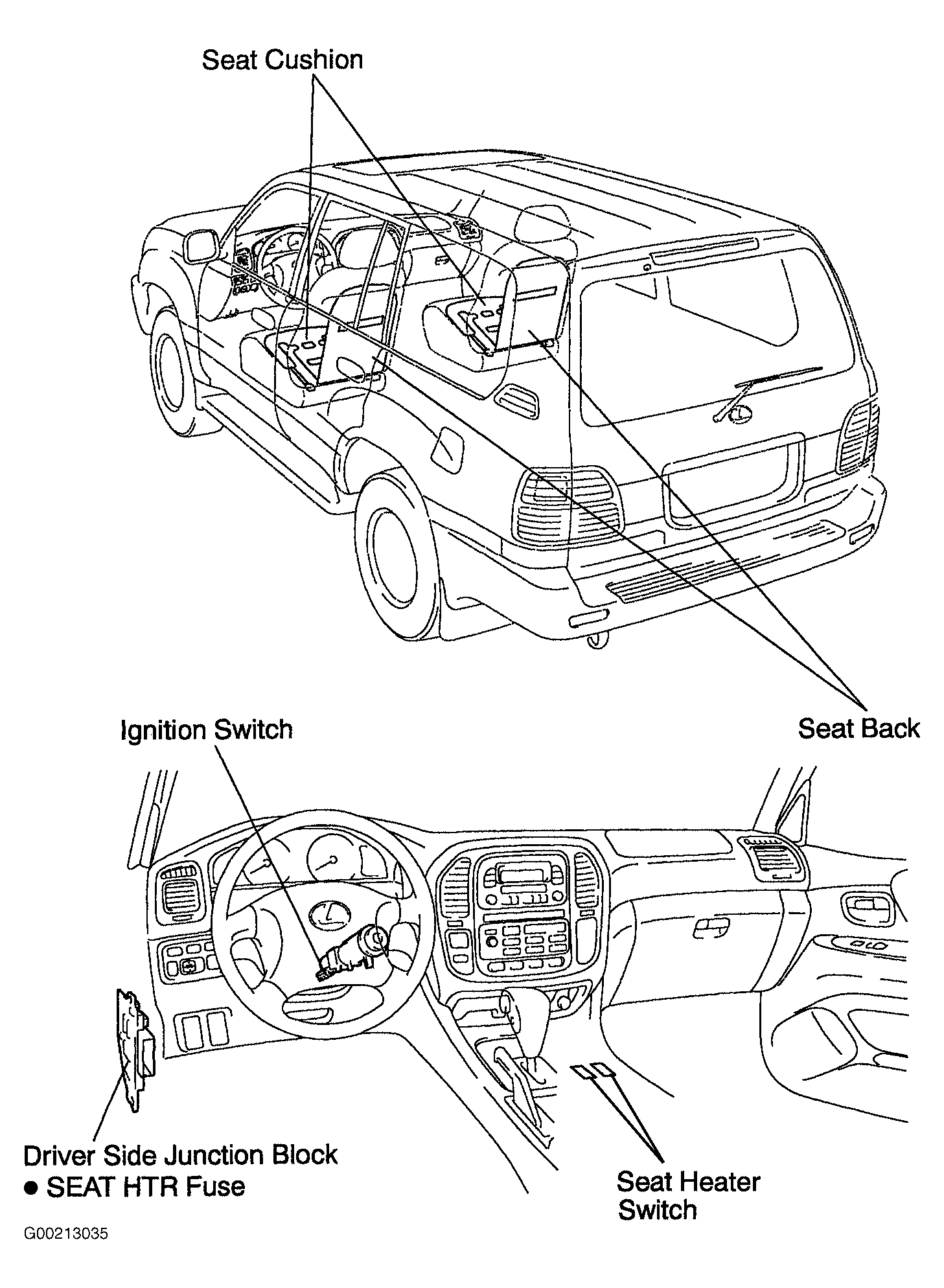

| Ignition Switch | Fig 2 |
| Lifter Motor | Fig 1 |
| Lumbar Support Motor | Fig 1 |
| POWER Fuse (Driver Side J/B) | Fig 1 |
| Power Seat Switch | Fig 1 |
| Reclining Motor | Fig 1 |
| Seat Back | Fig 2 |
| Seat Cushion | Fig 2 |
| Seat Heater Switch | Fig 2 |
| SEAT HTR Fuse (Driver Side J/B) | Fig 2 |
| Seat Position Control ECU | Fig 1 |
| Slide Motor | Fig 1 |
