Diagnostic Trouble Code Chart
DTC INDEX
| DTC | Description |
|---|---|
| DTC P0705, P0850 | TRANSMISSION RANGE SENSOR CIRCUIT MALFUNCTION (PRNDL INPUT); PARK/NEUTRAL SWITCH INPUT CIRCUIT |
| DTC P0710, P0712, P0713 | TRANSMISSION FLUID TEMPERATURE SENSOR "A" CIRCUIT; TRANSMISSION FLUID TEMPERATURE SENSOR "A" CIRCUIT LOW INPUT; TRANSMISSION FLUID TEMPERATURE SENSOR "A" CIRCUIT HIGH INPUT |
| DTC P0711 | TRANSMISSION FLUID TEMPERATURE SENSOR "A" PERFORMANCE |
| DTC P0717 | TURBINE SPEED SENSOR CIRCUIT NO SIGNAL |
| DTC P0724 | BRAKE SWITCH "B" CIRCUIT HIGH |
| DTC P0741 | TORQUE CONVERTER CLUTCH SOLENOID PERFORMANCE (SHIFT SOLENOID VALVE DSL) |
| DTC P0743 | TORQUE CONVERTER CLUTCH CIRCUIT ELECTRICAL (SHIFT SOLENOID VALVE DSL) |
| DTC P0746, P0766, P0771, P0776, P0796 | PRESSURE CONTROL SOLENOID "A" PERFORMANCE (SHIFT SOLENOID VALVE SL1); SHIFT SOLENOID "D" PERFORMANCE (SHIFT SOLENOID VALVE S4); SHIFT SOLENOID "E" PERFORMANCE (SHIFT SOLENOID VALVE SR); PRESSURE CONTROL SOLENOID "B" PERFORMANCE (SHIFT SOLENOID VALVE SL2); PRESSURE CONTROL SOLENOID "C" PERFORMANCE (SHIFT SOLENOID VALVE SL3) |
| DTC P0748, P0778, P0798, P0982, P0983, P0985, P0986 | PRESSURE CONTROL SOLENOID "A" ELECTRICAL (SHIFT SOLENOID VALVE SL1); PRESSURE CONTROL SOLENOID "B" ELECTRICAL (SHIFT SOLENOID VALVE SL2); PRESSURE CONTROL SOLENOID "C" ELECTRICAL (SHIFT SOLENOID VALVE SL3); SHIFT SOLENOID "D" CONTROL CIRCUIT LOW (SHIFT SOLENOID VALVE S4); SHIFT SOLENOID "D" CONTROL CIRCUIT HIGH (SHIFT SOLENOID VALVE S4); SHIFT SOLENOID "E" CONTROL CIRCUIT LOW (SHIFT SOLENOID VALVE SR); SHIFT SOLENOID "E" CONTROL CIRCUIT HIGH (SHIFT SOLENOID VALVE SR) |
| DTC P0793 | INTERMEDIATE SHAFT SPEED SENSOR "A" |
| DTC P2716 | PRESSURE CONTROL SOLENOID "D" ELECTRICAL (SHIFT SOLENOID SLT) |
HINT:
- As for the vehicle for Brazil, Korea, refer to Repair Manual of 2002 LEXUS ES300 (Pub. No. RM911U1).
- Parameters listed in the chart may not be exactly the same as your reading due to the type of instrument or other factors.

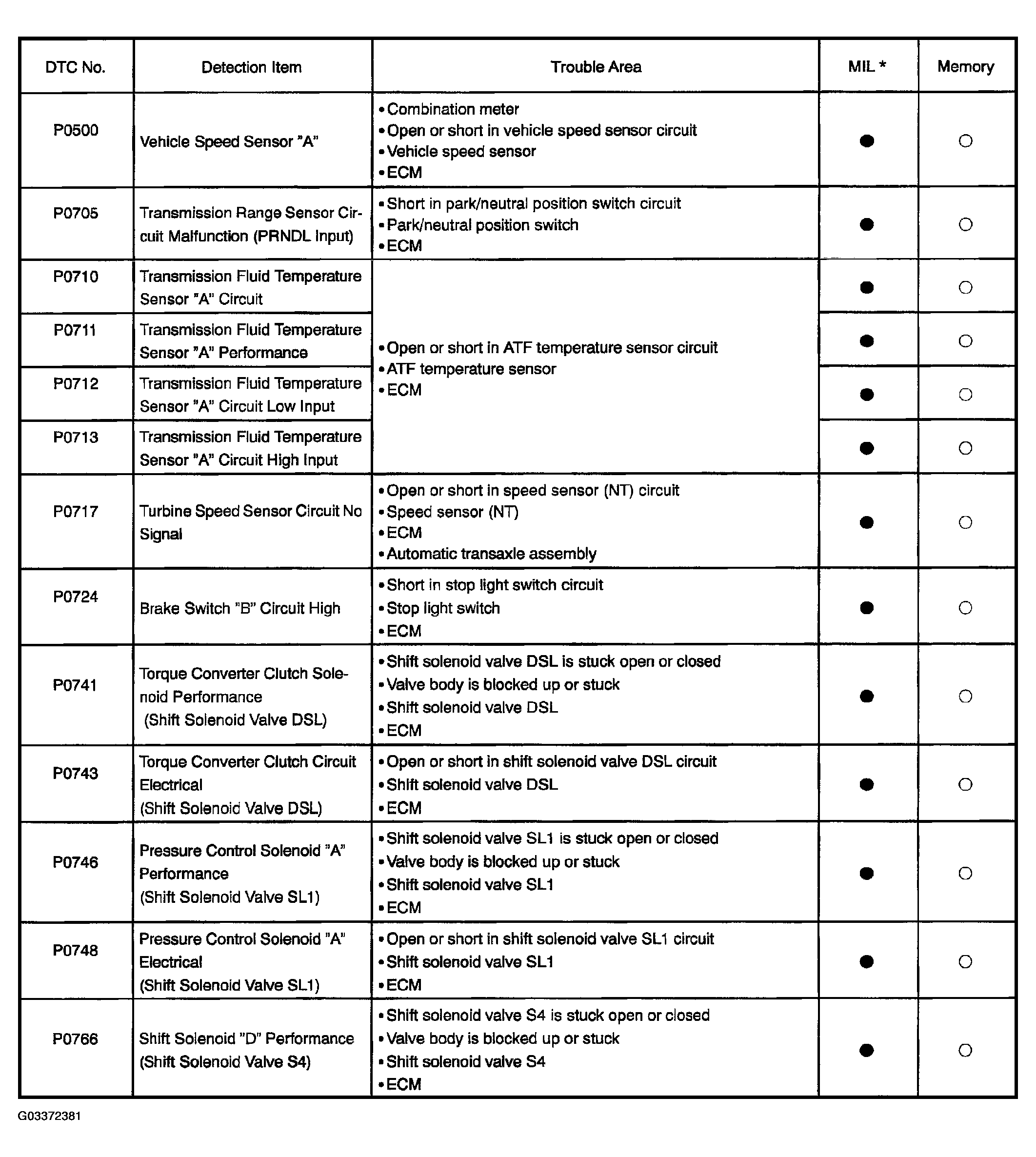

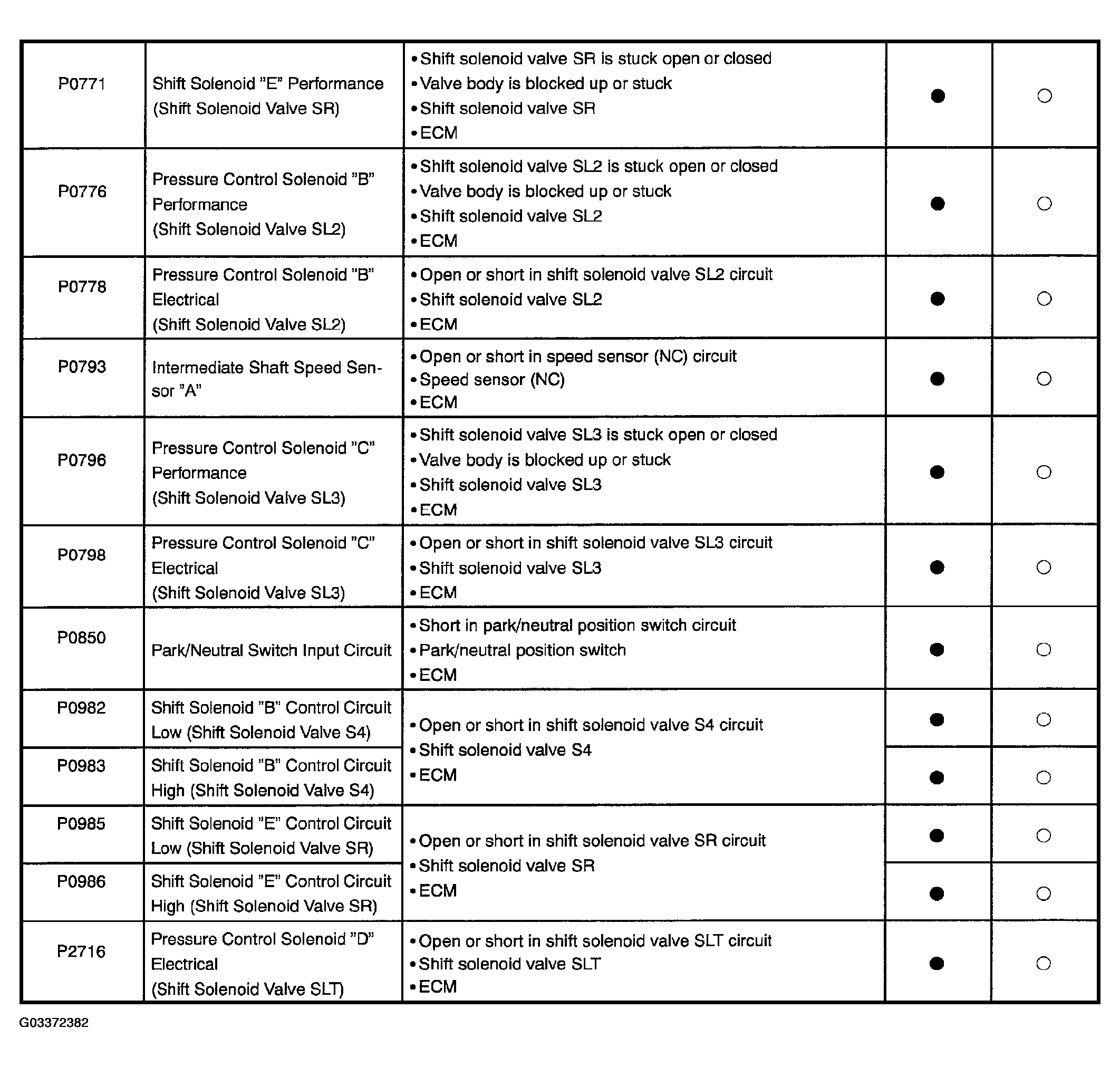

If a DTC is displayed during the DTC check, check the circuit listed in the table below and proceed to the page given.
*:-... MIL does not light /"FILLED CIRCLE" ... MIL light up
