Engine Controls - Self-Diagnostics
›
Self-Diagnostic System
›
TC Terminal Circuit
›
Diagnosis & Repair
Diagnosis & Repair
For wiring diagram, see
Fig 1
. For diagnosis and repair, see
Fig 2
.

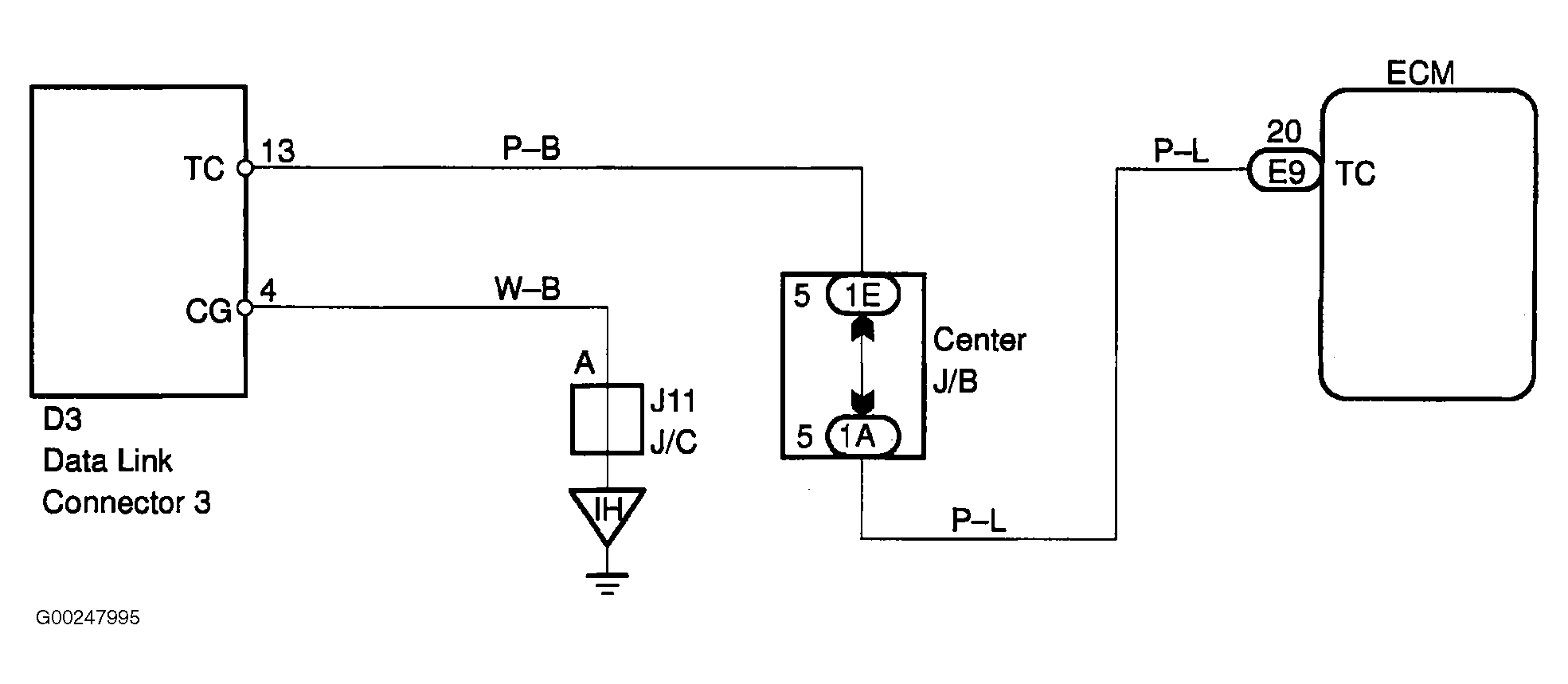

Fig 1: TC Terminal Circuit Wiring Diagram
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

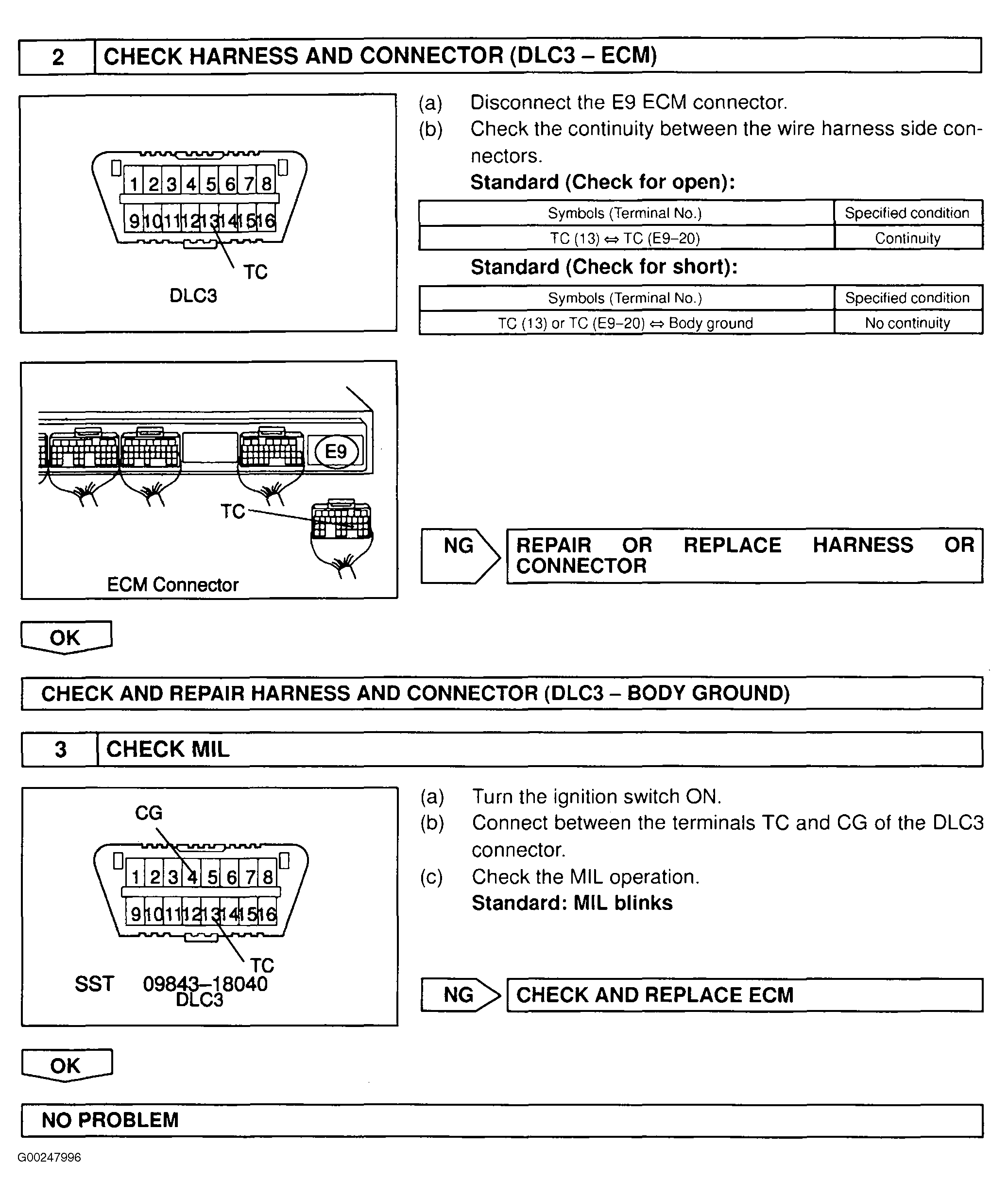

Fig 2: Diagnosis & Repair Of TC Terminal Circuit
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
