DTC C1224/44: Ne Signal Circuit
›
Testing Procedure
Testing Procedure
For wiring diagram see
Fig 1
. For testing procedure see
Fig 2
.

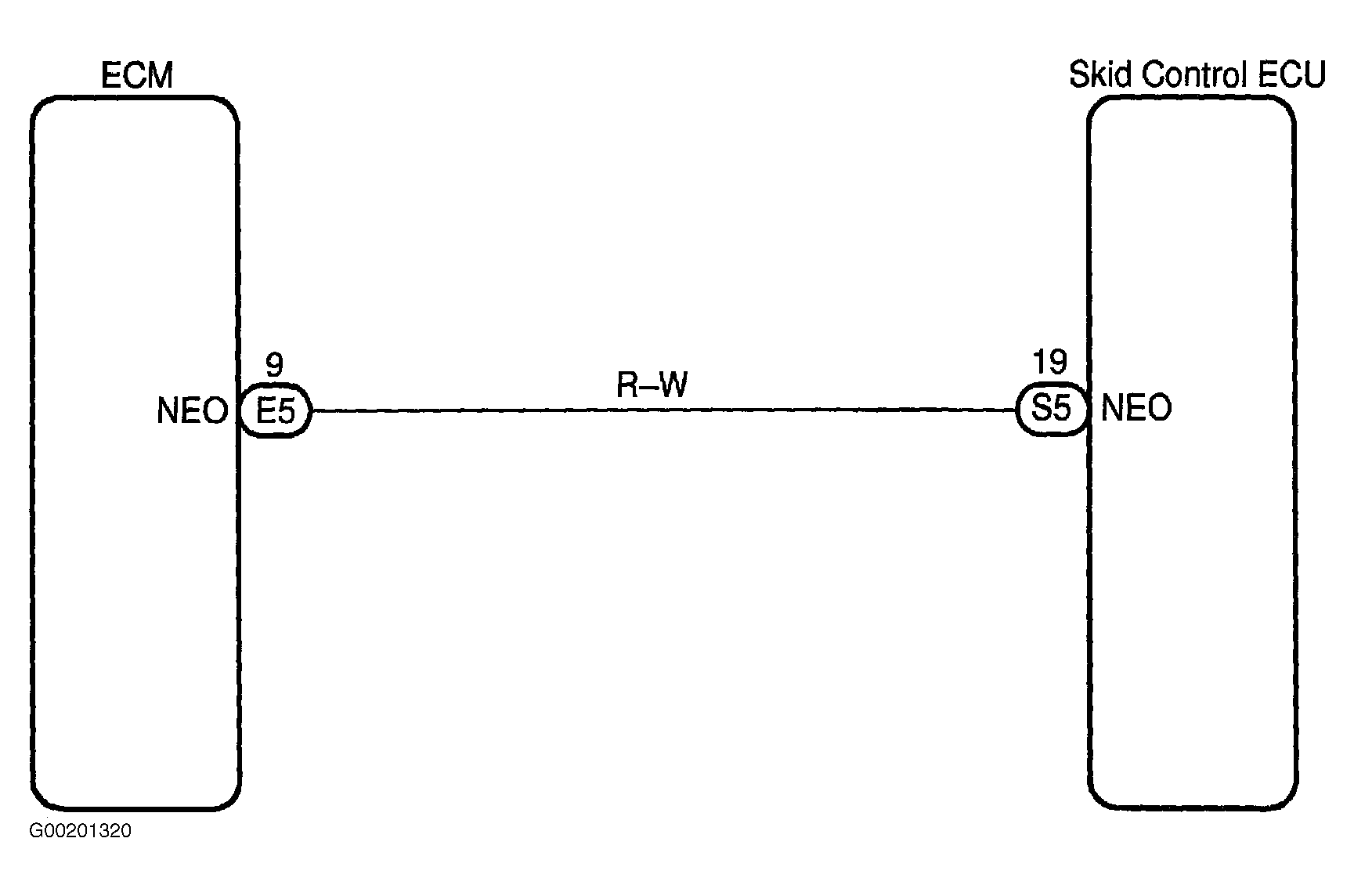

Fig 1: Wiring Diagram NE Signal Circuit
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

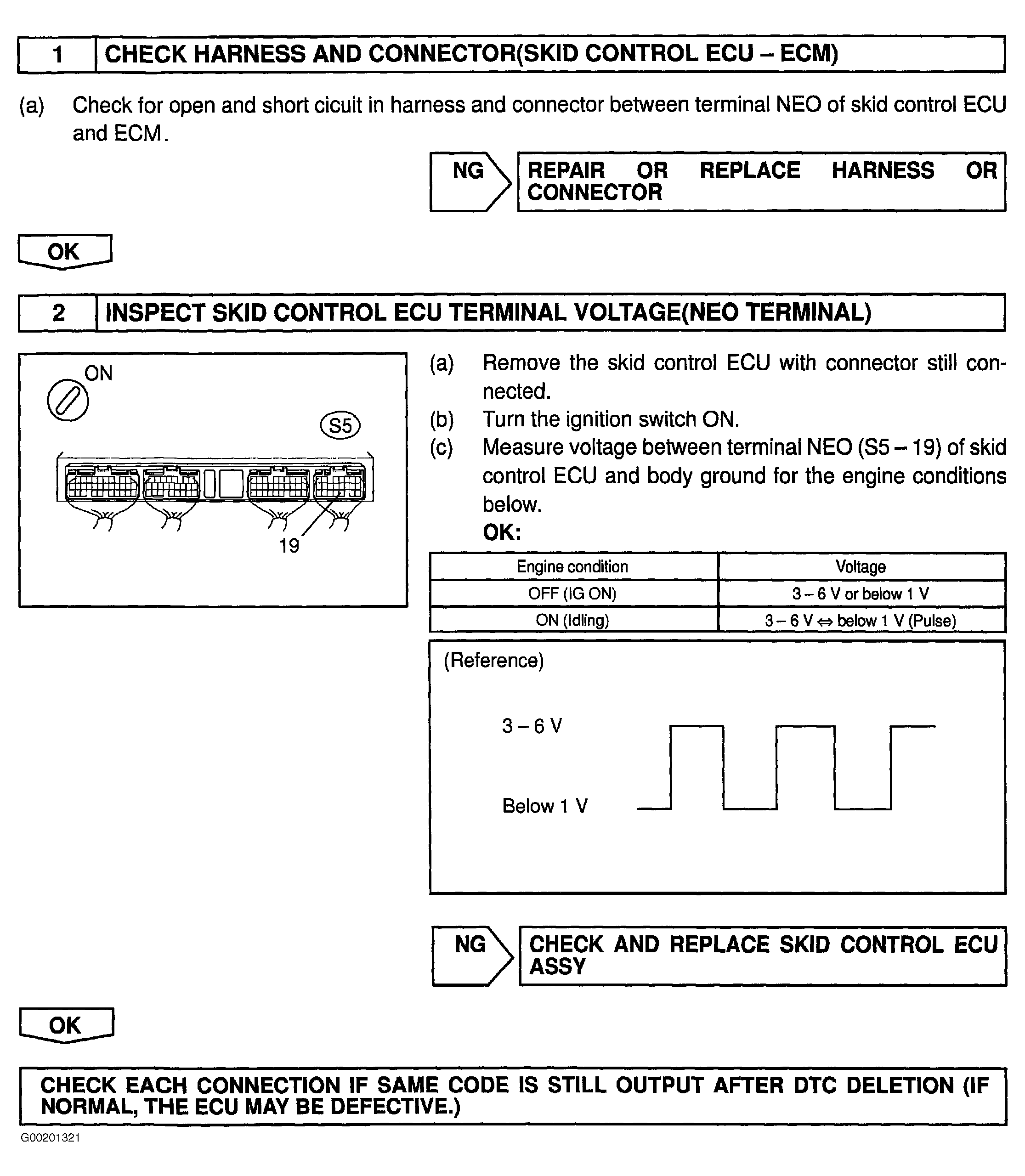

Fig 2: Testing Procedure NE Signal Circuit
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
