Terminals Of ECM
Terminals Of ECM

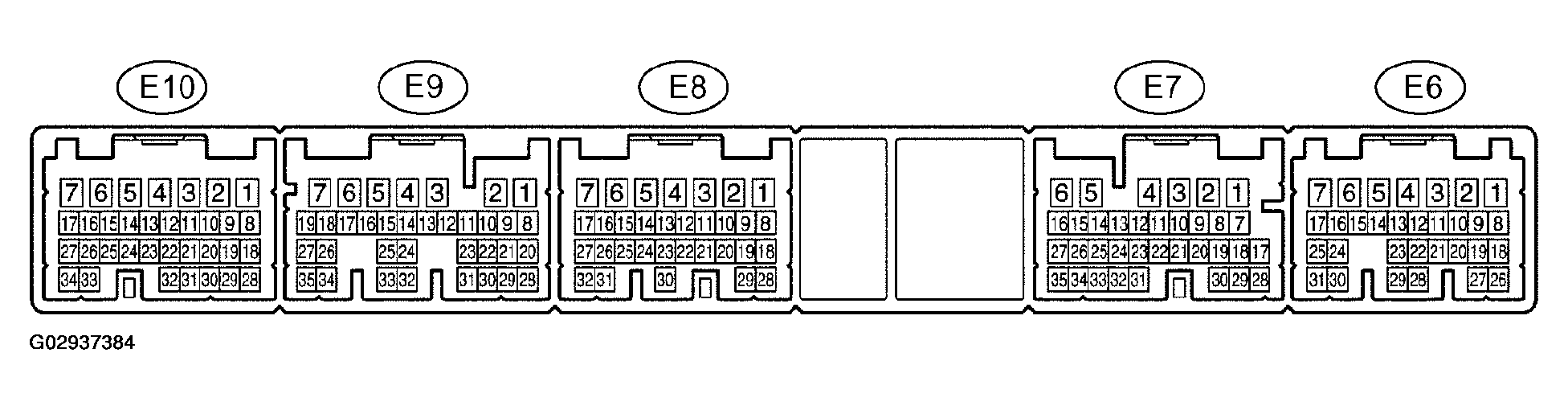

Fig 1: Identifying ECM Connector E10, E9, E8, E7 And E6 Terminals
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

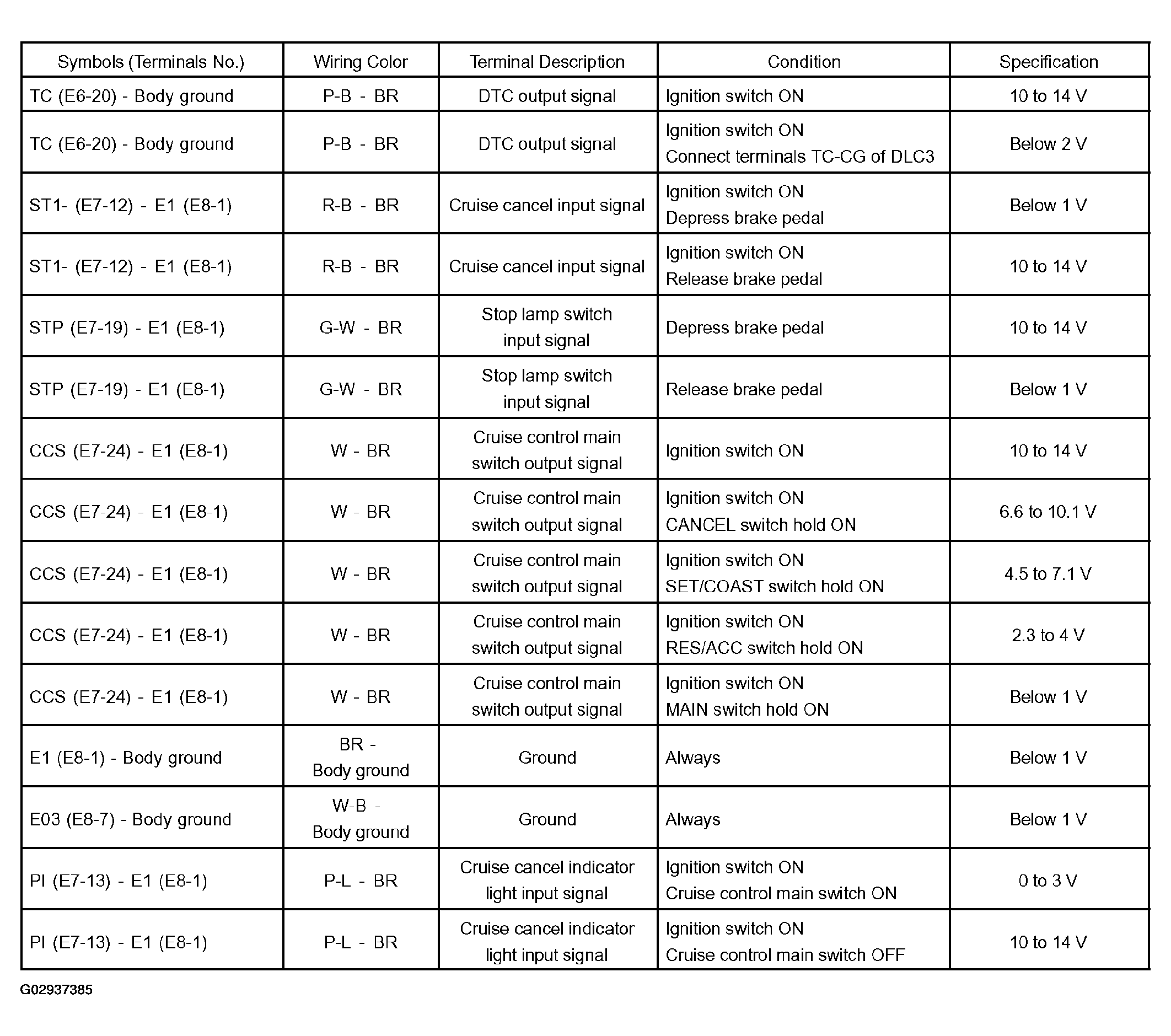

Fig 2: ECM Terminal Specification Chart
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
If the value is not within the standard range, some defects on the vehicle is suspected.
