Diagnostic Trouble Code Chart
HINT:
- Using SST 09843-18040, connect the terminals Tc and CG of the DLC3.
- If any abnormalities are not found when inspecting the parts, inspect the ECU and wire harness.

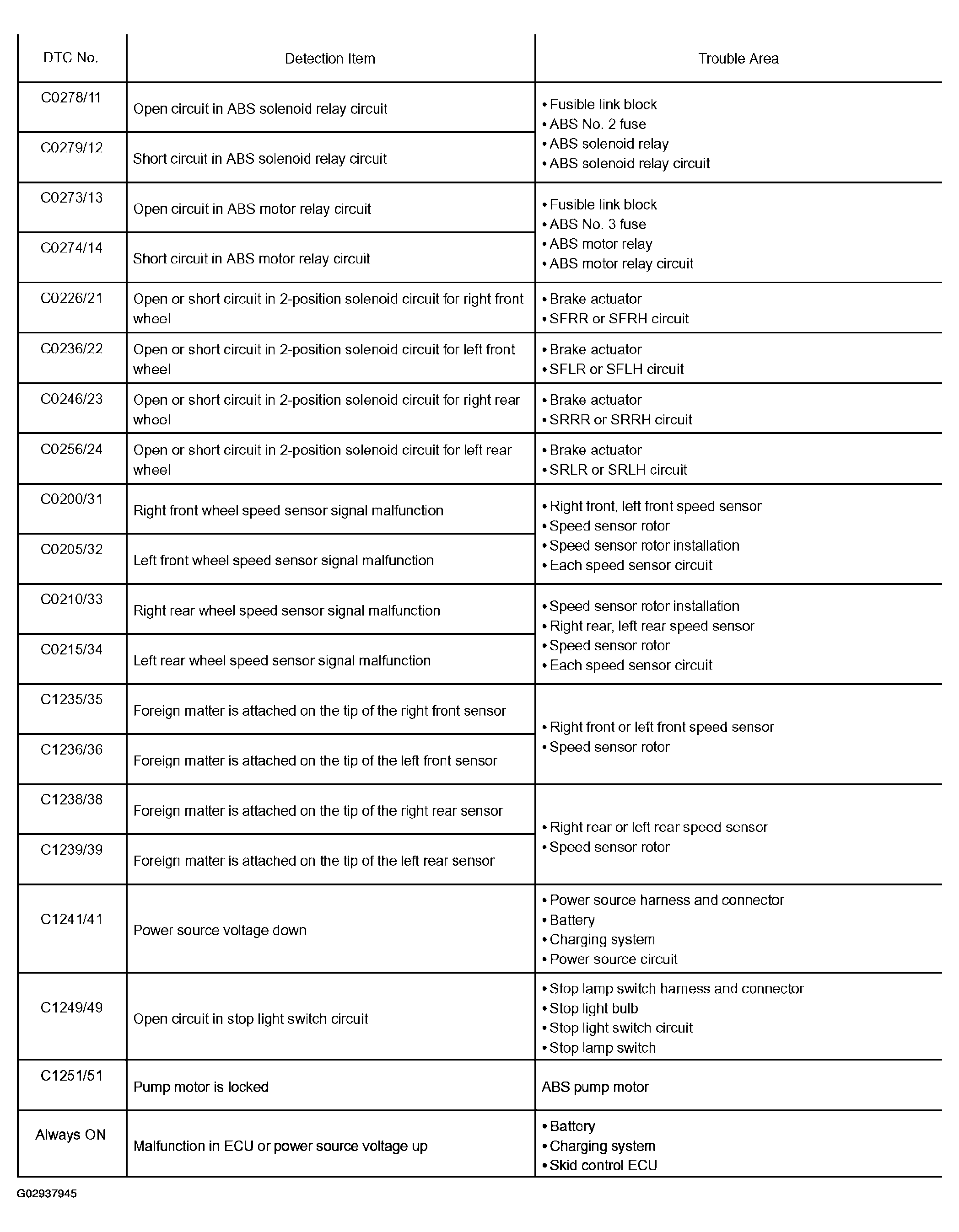

- If a malfunction code is displayed during the DTC check, check the circuit listed in the code in the table below.DIAGNOSTIC TROUBLE CODE CHART
DTC Description DTC C0200/31, C0205/32, C1235/35, C1236/36 RIGHT/LEFT FRONT SPEED SENSOR CIRCUIT, FOREIGN MATTER IS ATTACHED ON TIP OF RIGHT/LEFT FRONT SENSOR DTC C0210/33, C0215/34, C1238/38, C1239/39 RIGHT/LEFT REAR SPEED SENSOR CIRCUIT, FOREIGN MATTER IS ATTACHED ON TIP OF RIGHT/LEFT REAR SENSOR DTC C0226/21, C0236/22, C0246/23, C0256/24 SFR/SFL/SRR/SRL SOLENOID CIRCUIT DTC C0273/13, C0274/14 OPEN CIRCUIT IN ABS MOTOR RELAY CIRCUIT, B+ SHORT CIRCUIT IN ABS MOTOR RELAY CIRCUIT DTC C0278/11, C0279/12 OPEN CIRCUIT IN ABS SOLENOID RELAY CIRCUIT, SHORT CIRCUIT IN ABS SOLENOID RELAY CIRCUIT DTC C1241/41 LOW BATTERY POSITIVE VOLTAGE OR ABNORMALLY HIGH BATTERY POSITIVE VOLTAGE DTC C1249/49 OPEN CIRCUIT IN STOP LIGHT SWITCH CIRCUIT DTC C1251/51 PUMP MOTOR IS LOCKED/OPEN CIRCUIT IN PUMP MOTOR GROUND
HINT:
There is a case that hand-held tester cannot be used when the ABS warning light is always ON.

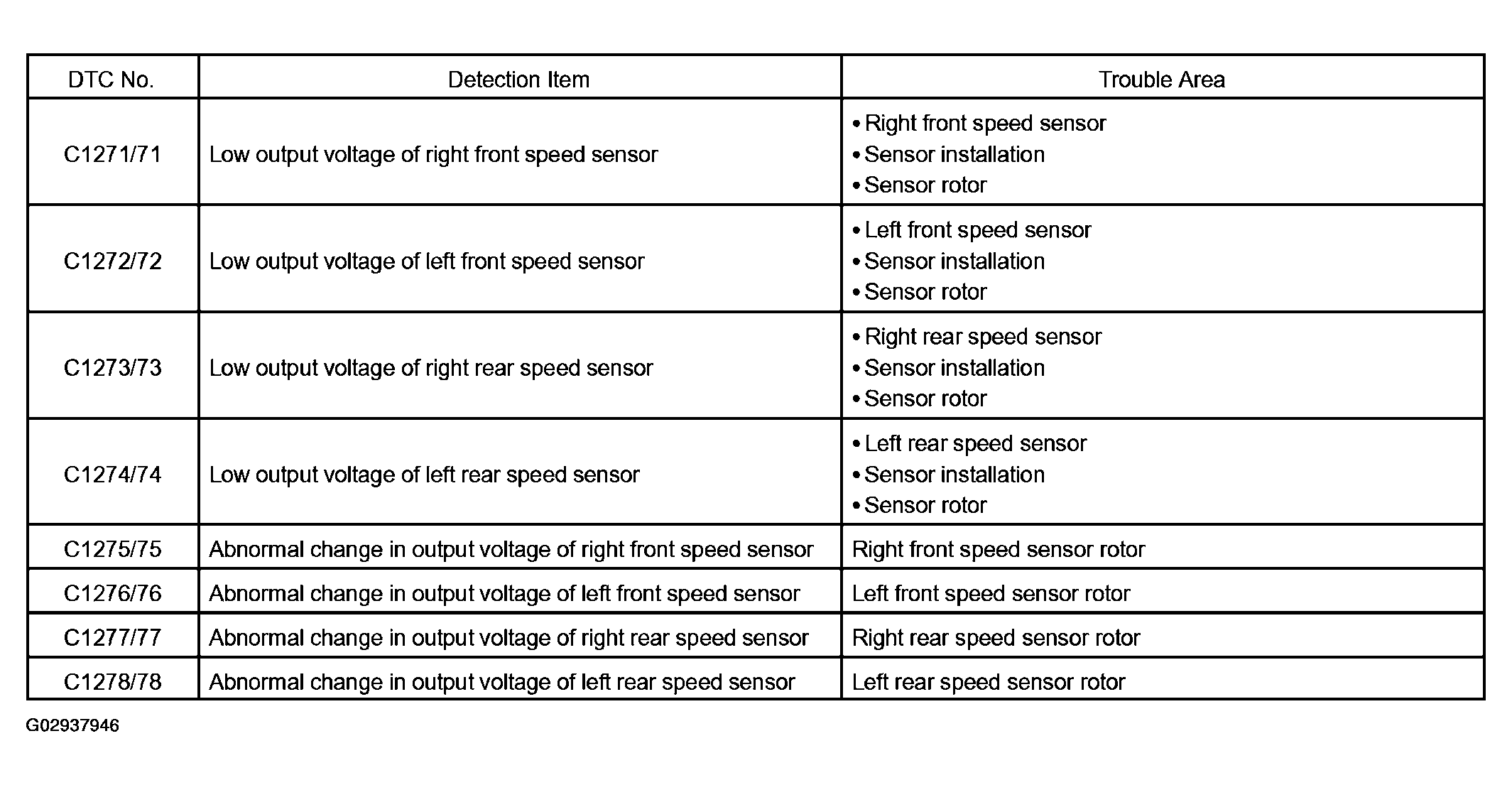

DTC of speed sensor check function:
