Inspection Procedure

  1. INSPECT MULTI-DISPLAY
    1. Measure the voltage according to the value(s) in the table below.

    Voltage

    TERMINALS VOLTAGE SPECIFICATION

    Tester connection Condition Specified Condition
    MACC - Body ground Ignition SW ACC 4 to 6 V
    Fig 1: Disconnecting Multi-Display Connector M4
    G04093029Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

    NG: REPLACE MULTI-DISPLAY

    OK: Go to next step.

  2. CHECK HARNESS AND CONNECTOR (OVERHEAD J/B - MULTI-DISPLAY)
    1. Disconnect the overhead J/B connector O2 and multi-display connector M4.
    2. Measure the resistance according to the value(s) in the table below.

    Resistance

    TERMINALS RESISTANCE SPECIFICATION

    Tester connection Condition Specified Condition
    ACC - MACC Always Below 1 Ω
    MI1+ - MIC+ Always Below 1 Ω
    MIC- - MIC- Always Below 1 Ω
    ACC - Body ground Always 10 kΩ or higher
    MI1+ - Body ground Always 10 kΩ or higher
    MIC- - Body ground Always 10 kΩ or higher

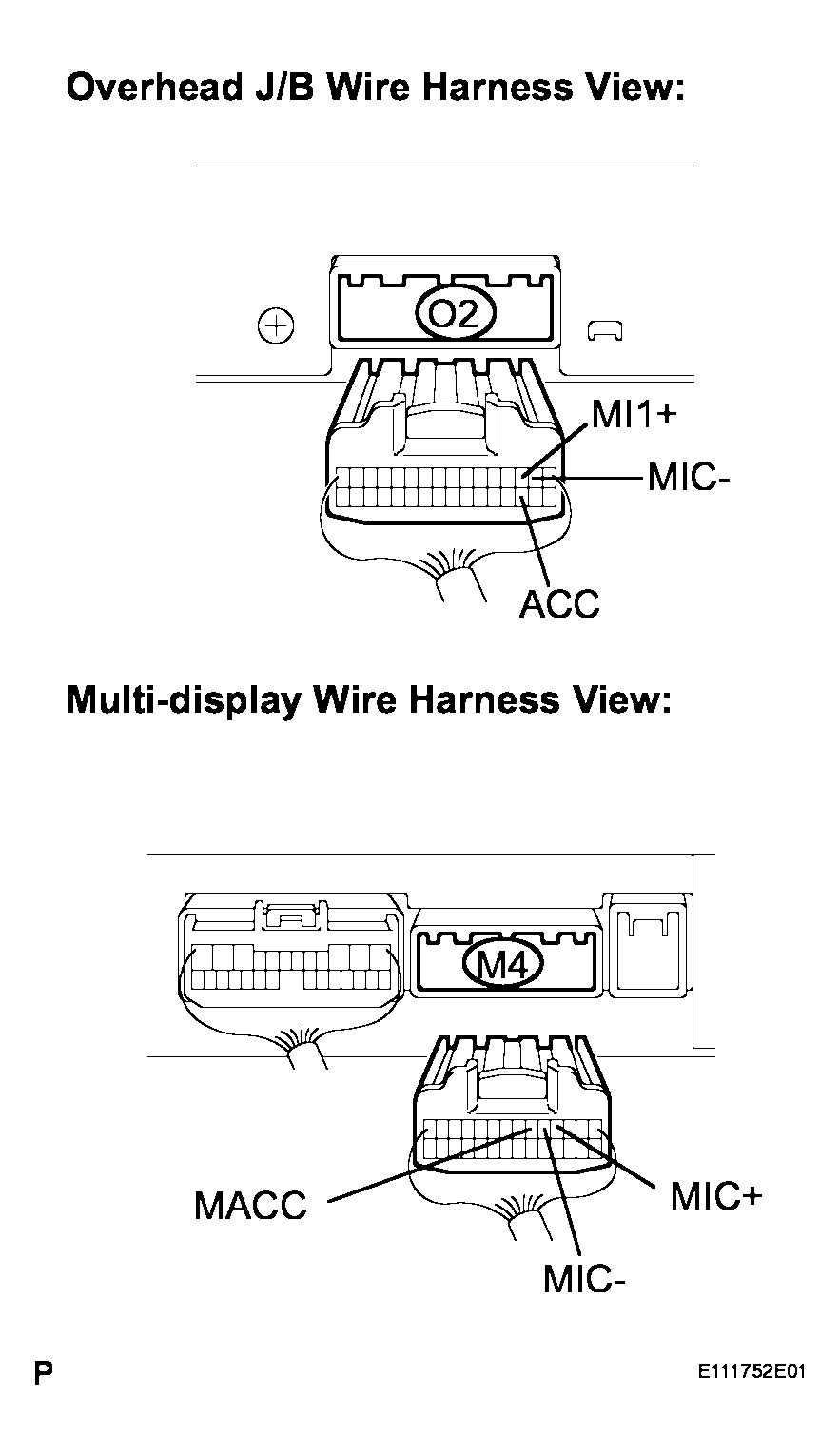

    Fig 2: Disconnecting Overhead J/B Connector O2 And Multi-Display Connector M4
    G04093030Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

    NG: REPAIR OR REPLACE HARNESS OR CONNECTOR

    OK: RETURN TO THE ORIGINAL INSPECTION FLOW BECAUSE THE CHECK RESULT IS NORMAL
