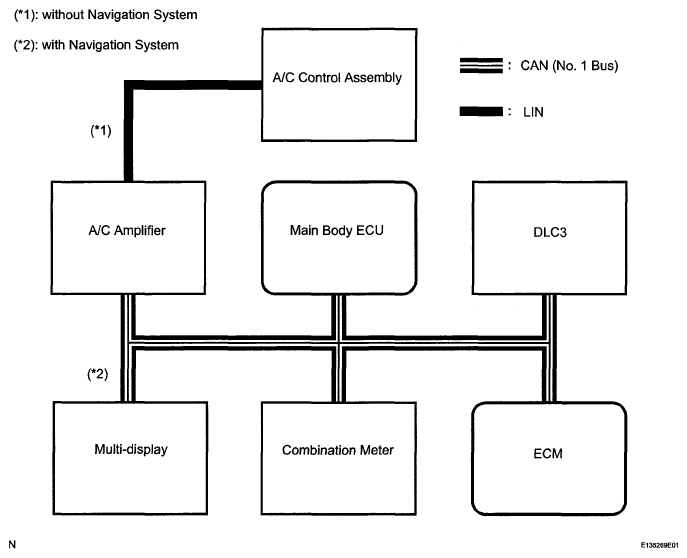

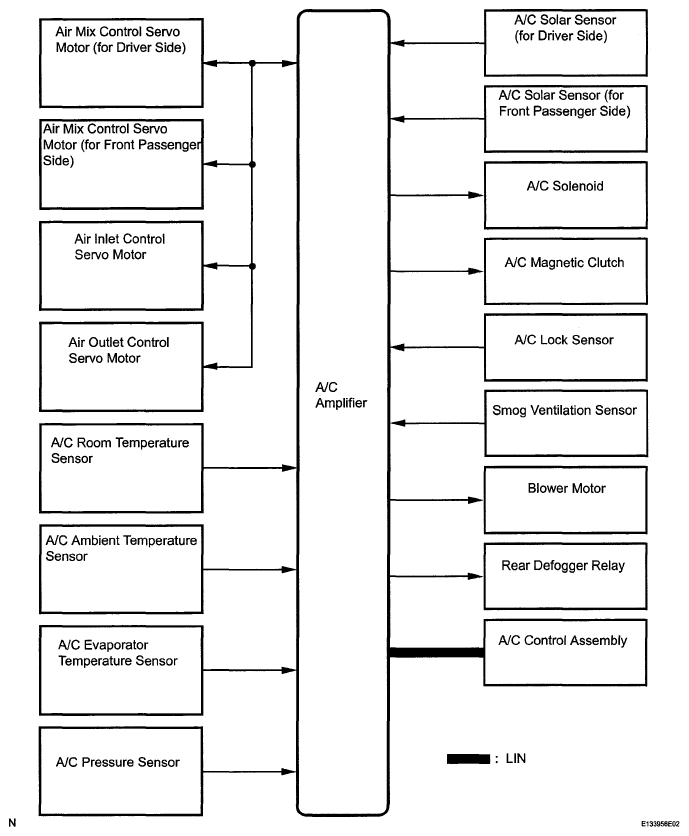

System Diagram
TRANSMITTER RECEIVER SIGNAL
| Transmitter | Receiver | Line | Signal |
|---|---|---|---|
| A/C Amplifier | ECM | CAN | Magnetic Clutch Request Signal |
| Heater Idle Up Request Signal | |||
| A/C Idle Up Request Signal | |||
| Outside Temperature Data | |||
| External Variable Control Solenoid Current Signal |
|||
| Prior A/C Control Request Signal | |||
| Refrigerant Gas Pressure Sensor Signal | |||
| A/C Amplifier | Combination Meter | CAN | Outside Temperature Data |
| A/C Amplifier | DLC3 | CAN | Diagnostic Tool Response |
| A/C Amplifier | A/C Control Assembly | LIN | A/C Operating State Signal |
| A/C Amplifier | Multi-display | CAN | A/C Operating State Signal |
| Main Body ECU | A/C Amplifier | CAN | Auto Dimmer Signal |
| Destination Package | |||
| Vehicle Configuration (LHD/RHD) Information | |||
| Combination Meter | A/C Amplifier | CAN | Vehicle Speed Signal |
| ECM | A/C Amplifier | CAN | Engine Coolant Temperature Signal |
| Engine rpm Data | |||
| A/C Control Cut-off Signal | |||
| A/C-E/G Cooperation Control | |||
| A/C Control Assembly | A/C Amplifier | LIN | A/C Operation Signal |
| Multi-display | A/C Amplifier | CAN | A/C Operation Signal |
