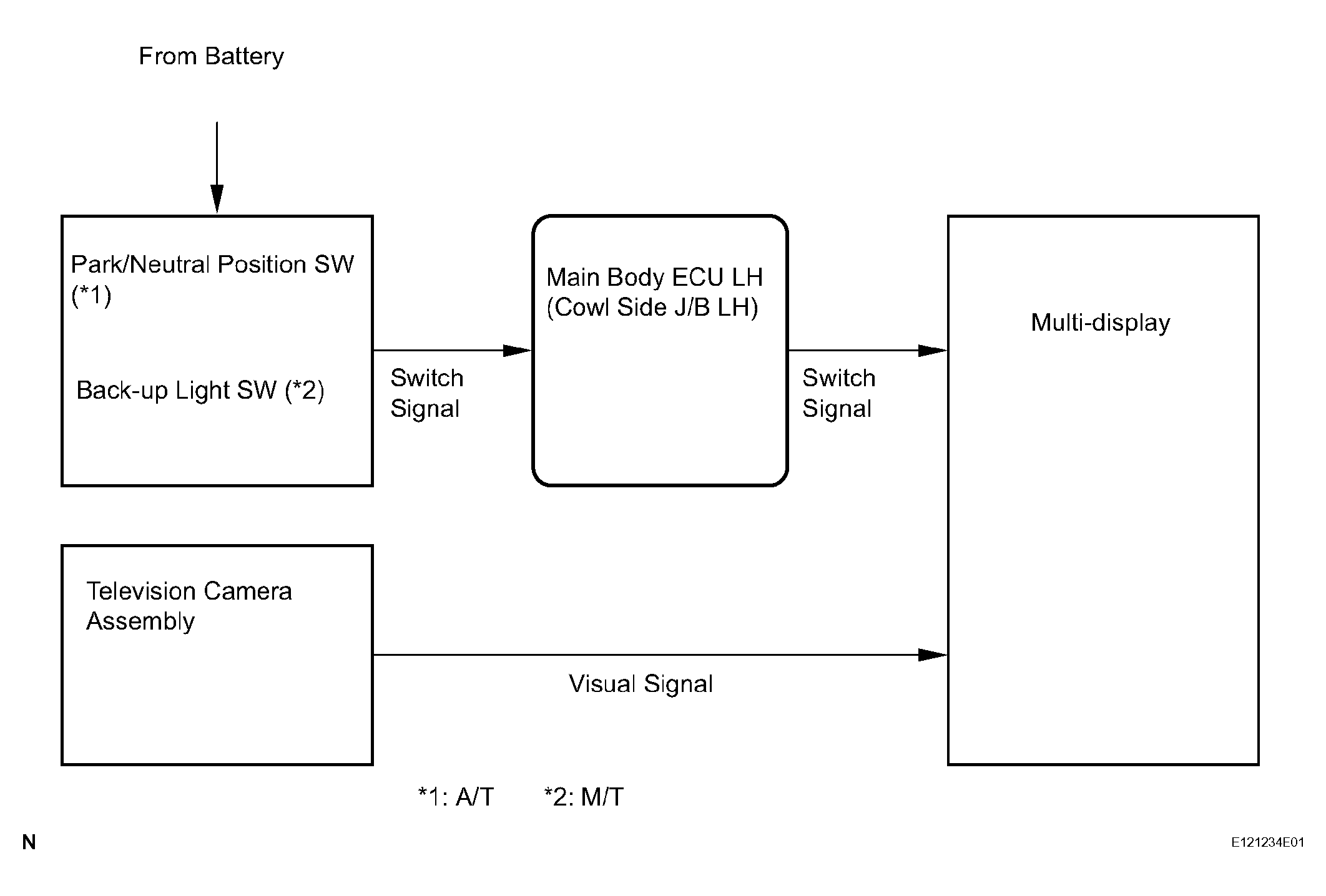

System Diagram
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Input and output signals of each ECU.
TESTER CONNECTION AND SPECIFIED CONDITION
| Transmitting ECU (transmitter) |
Receiving ECU |
Signals |
Signal method |
| Main Body ECU LH (Cowl Side J/B LH) |
Multi-display |
Shift R position signal |
Voltage (10 to 14 V) |
