Engine Switch: Removal
- REMOVE SHIFT LEVER KNOB SUB-ASSEMBLY (for Automatic Transmission) (See step 4 in REMOVAL
)
- REMOVE SHIFT LEVER KNOB SUB-ASSEMBLY (for Manual Transmission) (See step 5 in REMOVAL
)
- REMOVE UPPER NO. 1 CONSOLE PANEL GARNISH (for Automatic Transmission) (See step 6 in REMOVAL
)
- REMOVE UPPER NO. 2 CONSOLE PANEL GARNISH (for Automatic Transmission) (See step 7 in REMOVAL
)
- REMOVE CONSOLE PANEL SUB-ASSEMBLY (for Automatic Transmission) (See step 8 in REMOVAL
)
- REMOVE REAR CONSOLE PANEL SUB-ASSEMBLY (for Manual Transmission) (See step 9 in REMOVAL
)
- REMOVE FRONT CONSOLE PANEL SUB-ASSEMBLY (for Manual Transmission) (See step 10 in REMOVAL
)
- REMOVE FRONT ASH RECEPTACLE SUB-ASSEMBLY (See step 11 in REMOVAL
)
- REMOVE CONSOLE BOX REGISTER ASSEMBLY (See step 12 in REMOVAL
)
- REMOVE CONSOLE BOX (See step 13 in REMOVAL
)
- REMOVE NO. 3 INSTRUMENT PANEL REGISTER ASSEMBLY (See step 14 in REMOVAL
)
- REMOVE CENTER LOWER INSTRUMENT CLUSTER FINISH PANEL (See step 15 in REMOVAL
)
- REMOVE INTEGRATION CONTROL PANEL WITH RADIO RECEIVER ASSEMBLY (w/o Navigation System) (See step 13 in REMOVAL
)
- REMOVE MULTI-DISPLAY WITH RADIO RECEIVER ASSEMBLY (w/ Navigation System) (See step 17 in REMOVAL
)

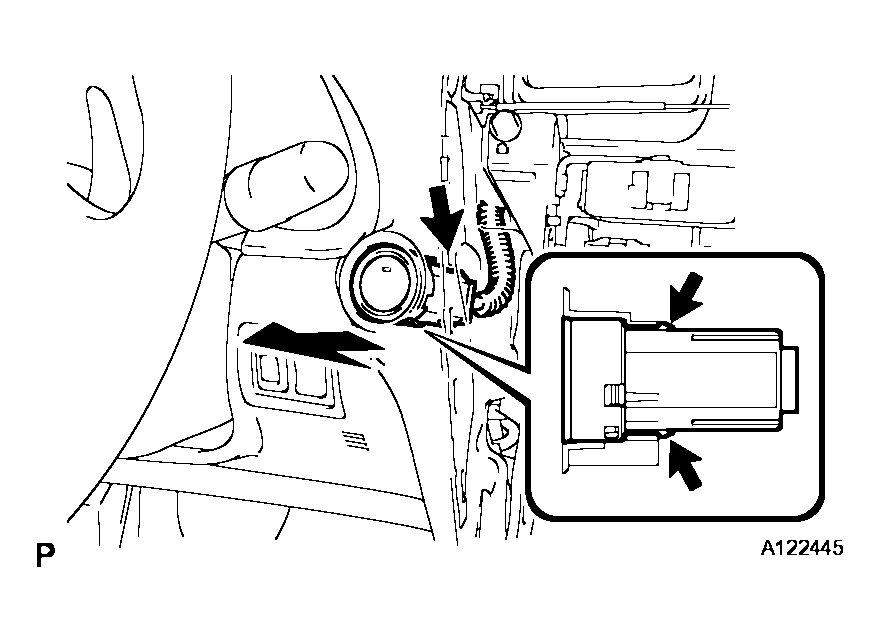

- REMOVE ENGINE SWITCH
- Disconnect the switch connector.
- Detach the 2 claws and remove the switch.
