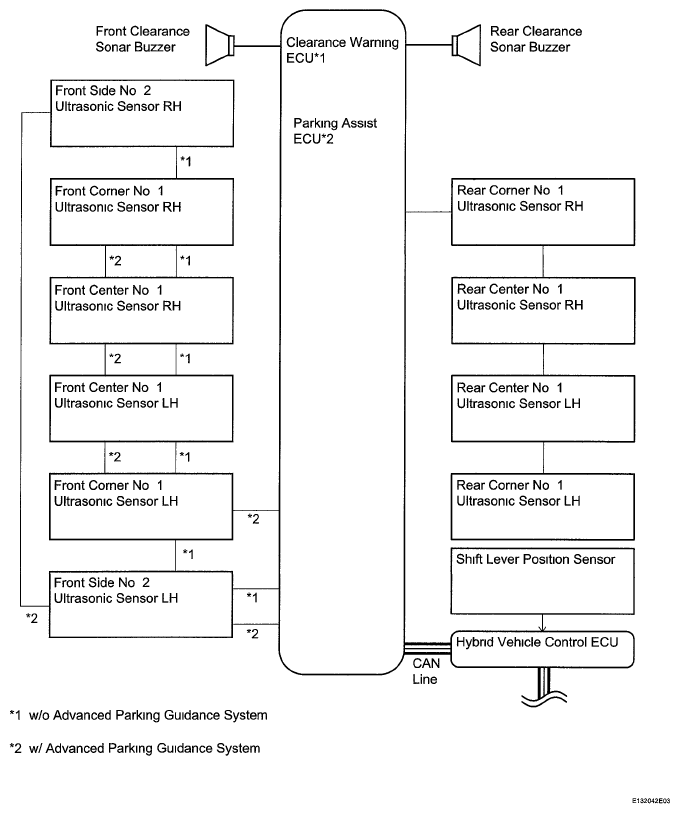

System Diagram
SIGNAL REFERENCE CHART
| Sender | Receiver | Signal | Line |
|---|---|---|---|
| Outer mirror switch (Clearance sonar main switch) | Clearance warning ECU*1 Parking assist ECU*2 |
Clearance sonar main switch signal | CAN |
| Combination meter | Clearance warning ECU*1 Parking assist ECU*2 |
Vehicle speed signal | CAN |
| Hybrid vehicle control ECU | Clearance warning ECU*1 Parking assist ECU*2 |
Shift position signal | CAN |
| Display and Navigation (Multi-display) | Clearance warning ECU*1 Parking assist ECU*2 |
Intuitive parking assist system setting change signal | CAN |
| Steering control ECU | Clearance warning ECU*1 Parking assist ECU*2 |
Steering information | CAN |
| Front controller | Clearance warning ECU*1 Parking assist ECU*2 |
Wiper status signal | CAN |
| Air conditioning amplifier | Clearance warning ECU*1 Parking assist ECU*2 |
Outside temperature | CAN |
| Main body ECU | Clearance warning ECU*1 Parking assist ECU*2 |
Destination symbol Steering wheel symbol | CAN |
| Clearance warning ECU*1 Parking assist ECU*2 |
Combination meter | Display signal | CAN |
| Clearance warning ECU*1 Parking assist ECU*2 |
Multi-display | Display signal | CAN |
| Clearance warning ECU*1 Parking assist ECU*2 |
Front controller | Detection signal | CAN |
| Clearance warning ECU*1 Parking assist ECU*2 |
Outer mirror switch | Clearance sonar main switch indicator lighting request signal | CAN |
| HINT: *1: w/o Advanced parking guidance system *2: w/ Advanced parking guidance system |
|||
