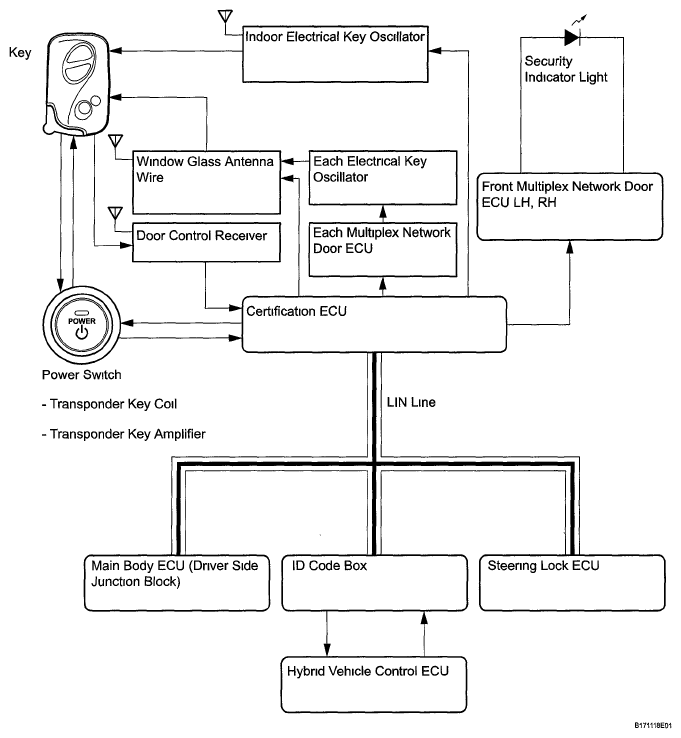

| Certification ECU |
- Front multiplex network door ECU LH
- Front multiplex network door ECU RH
|
- Double lock fail-safe unset signal
- Security indicator light flash signal
- Security indicator light illumination signal
- Engine immobilizer system set/unset signal
|
LIN |
| Certification ECU |
Main body ECU (Driver side junction block) |
- Hybrid control system start signal
- Transponder valid signal
- Steering unlock demand signal
- Steering lock demand signal
|
| Main body ECU (Driver side junction block) |
Certification ECU |
- Key code recognition signal
- Hybrid control system start operation signal
- ACC relay activation signal
- IG relay activation signal
|
| ID code box |
Certification ECU |
- Matching request random number signal
- EFI code reception signal
- Hybrid control system start permission demand reception signal
- S code verification result signal
- L code verification result signal
- Steering unlock demand reception signal
- Steering lock demand reception signal
|
| Steering lock ECU |
- Steering lock release signal
- Matching request random number signal
|
| Steering lock ECU |
Certification ECU |
L code verification signal |
