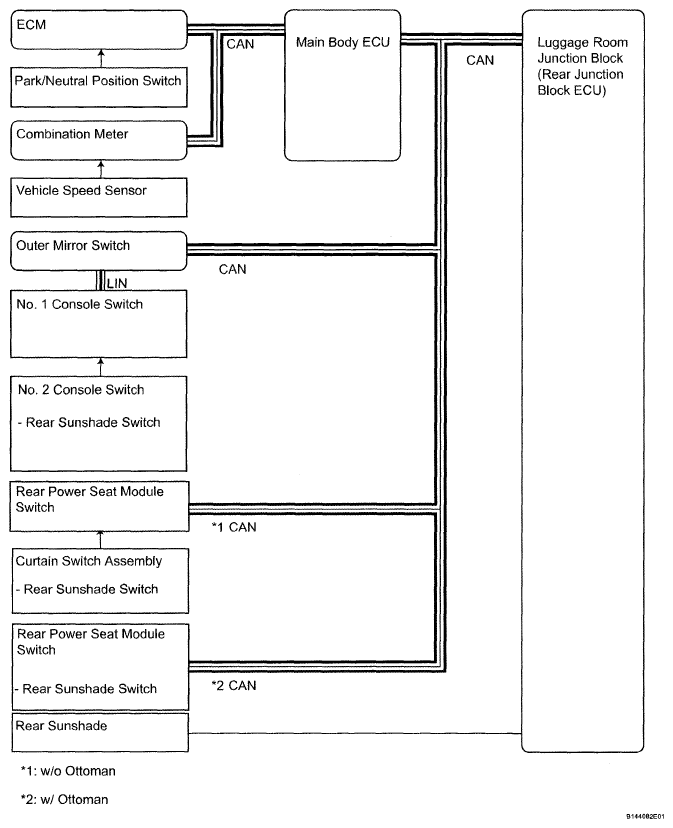

System Diagram
Communication table
COMMUNICATION REFERENCE
| Sender | Receiver | Signal | Line |
|---|---|---|---|
| ECM | Main body ECU | Shift position switch signal | CAN |
| Main body ECU | Rear junction block ECU | Reverse position signal | CAN |
| Combination meter | Rear junction block ECU | Vehicle speed signal | CAN |
| No. 1 console switch | Rear junction block ECU | Rear sunshade switch signal | LIN - CAN |
| Curtain switch*1 | Rear junction block ECU | Rear sunshade switch signal | CAN |
| Rear power seat module switch*2 | Rear junction block ECU | Rear sunshade switch signal | CAN |
