AVC-LAN Circuit: Procedure

  1. CHECK HARNESS AND CONNECTOR (CLOCK - MULTI-DISPLAY)
    1. Disconnect the L38 clock connector.

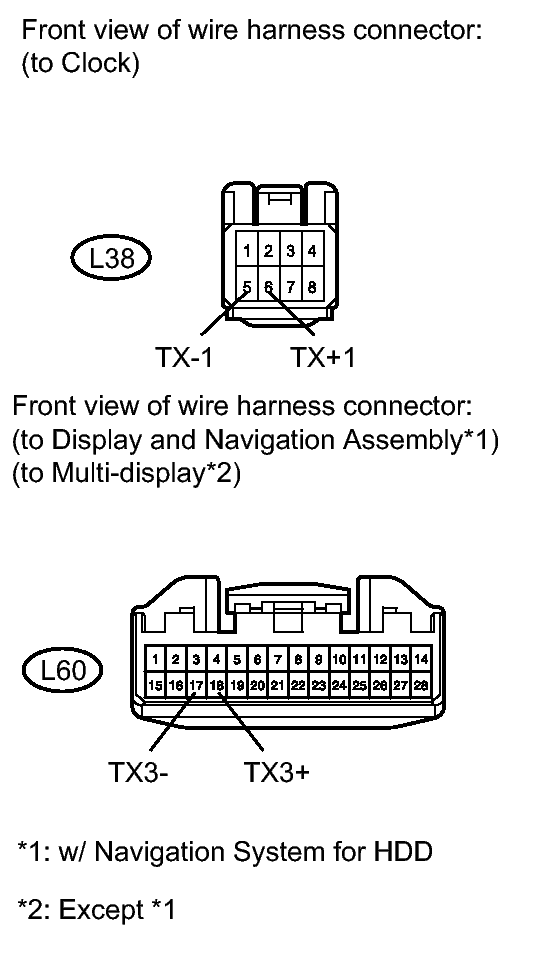

      Fig 1: Identifying L38 Clock And L60 Display Connector Terminals
      GTY153053Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
    2. Disconnect the L60 display connector.
    3. Measure the resistance according to the value(s) in the table below.

      Standard resistance

      Tester Connection Condition Specified Condition
      L38-5 (TX-1) - L60-17 (TX3-) Always Below 1 Ω
      L38-6 (TX+1) - L60-18 (TX3+)
      L38-5 (TX-1) - Body ground Always 10 kΩ or higher
      L38-6 (TX+1) - Body ground

    NG → REPAIR OR REPLACE HARNESS OR CONNECTOR

    OK → See step   2

  2. PROCEED TO NEXT INSPECTION PROCEDURE SHOWN IN PROBLEM SYMPTOMS TABLE. Refer to  PROBLEM SYMPTOMS TABLE
