System Diagram

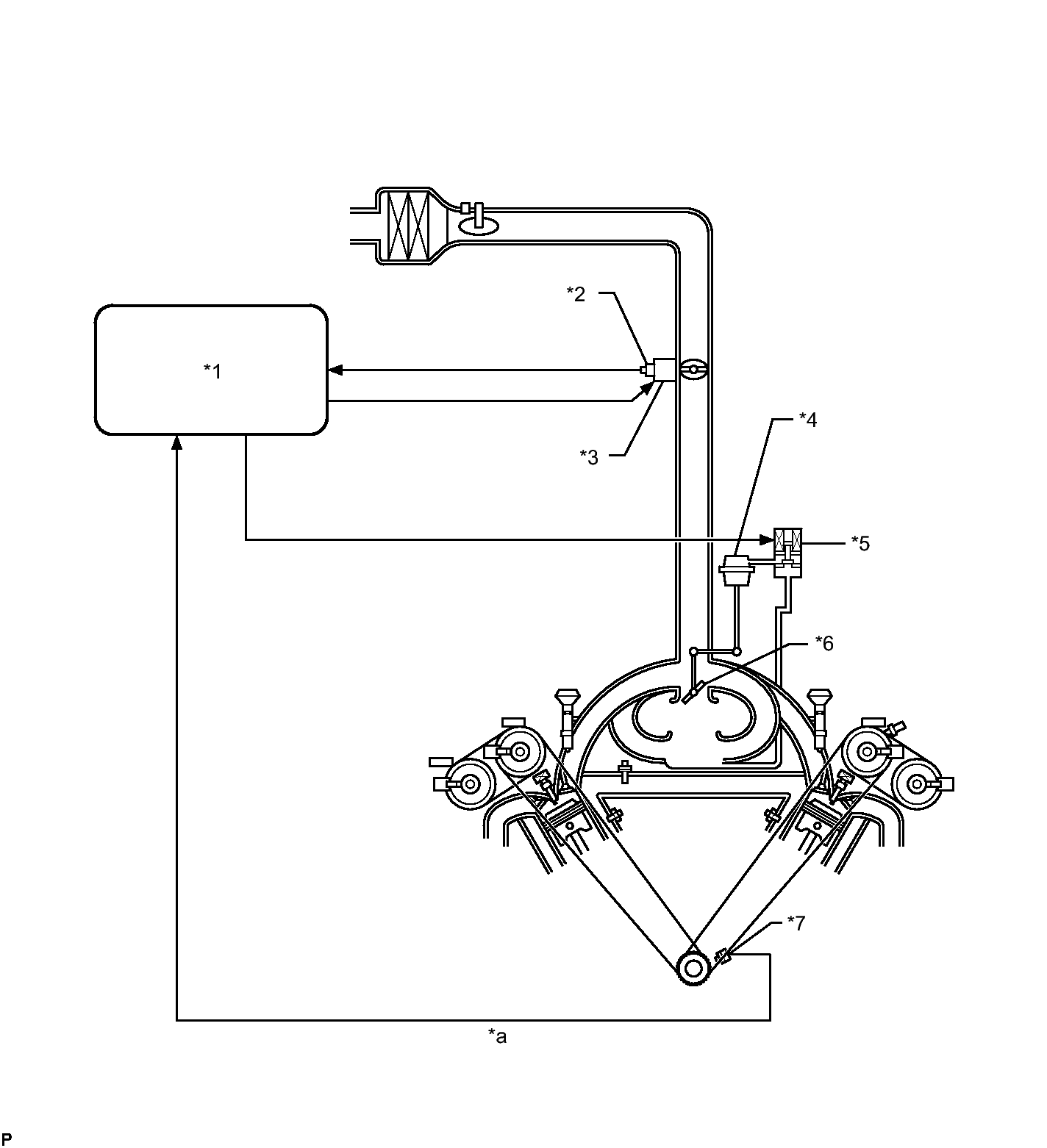

Fig 1: Identifying Intake System Diagram (1 Of 2)
GTY264966Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
TEXT IN ILLUSTRATION

*1 ECM *2 Throttle Position Sensor
*3 Throttle Body Assembly *4 Intake Air Control Valve Actuator
*5 Vacuum Switching Valve (for ACIS) *6 Intake Air Control Valve
*7 Crankshaft Position Sensor - -
*a Engine Speed - -

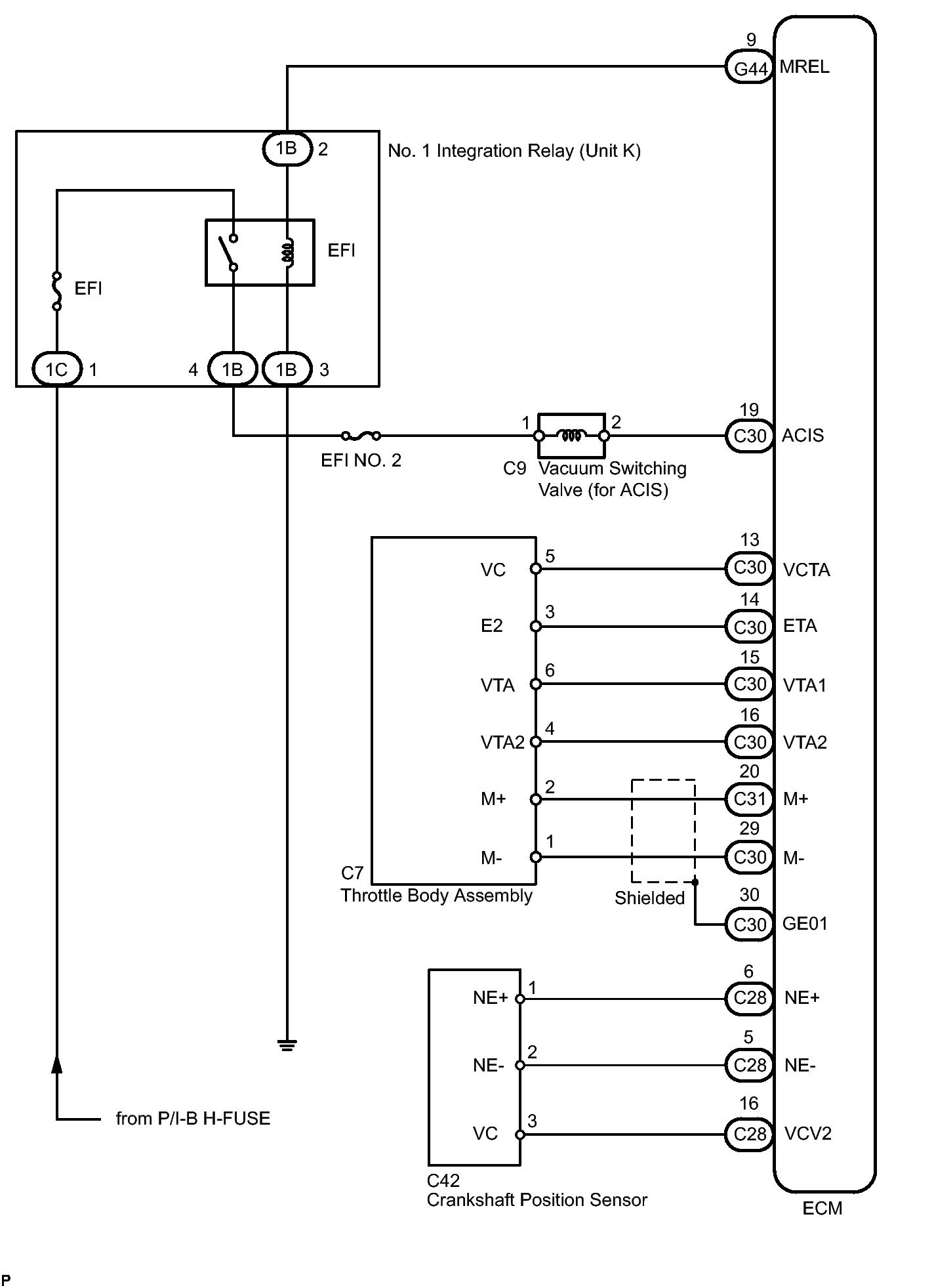

Fig 2: Identifying Intake System Wiring Diagram
GTY270373Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
