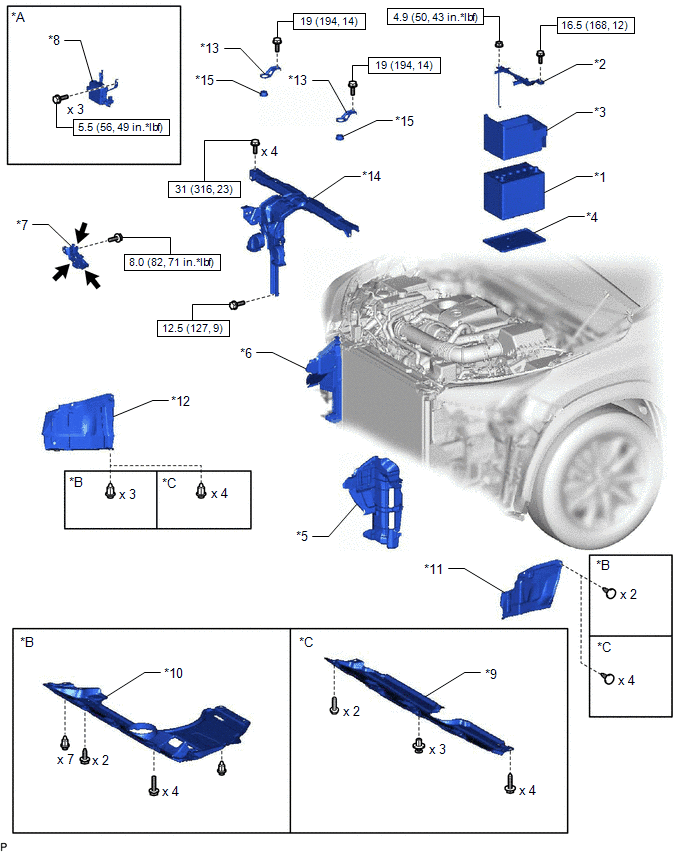

| Callout |
Description |
Callout |
Description |
| *A |
w/ Dynamic Radar Cruise Control System |
*B |
for Sport Package |
| *C |
except Sport Package |
- |
- |
| *1 |
BATTERY |
*2 |
BATTERY CLAMP SUB-ASSEMBLY |
| *3 |
BATTERY INSULATOR |
*4 |
BATTERY TRAY |
| *5 |
FRONT RADIATOR SIDE AIR GUIDE PLATE LH |
*6 |
FRONT RADIATOR SIDE AIR GUIDE PLATE RH |
| *7 |
HOOD LOCK ASSEMBLY |
*8 |
MILLIMETER WAVE RADAR SENSOR ASSEMBLY |
| *9 |
NO. 1 ENGINE UNDER COVER |
*10 |
NO. 1 ENGINE UNDER COVER ASSEMBLY |
| *11 |
REAR ENGINE UNDER COVER LH |
*12 |
REAR ENGINE UNDER COVER RH |
| *13 |
UPPER RADIATOR SUPPORT |
*14 |
UPPER RADIATOR SUPPORT SUB-ASSEMBLY |
| *15 |
RADIATOR SUPPORT CUSHION |
- |
- |
 |
N*m (kgf*cm, ft.*lbf): Specified torque |
 |
MP grease |
