4WD Control Ecu
›
Components [09/2015 - ]
Components [09/2015 - ]

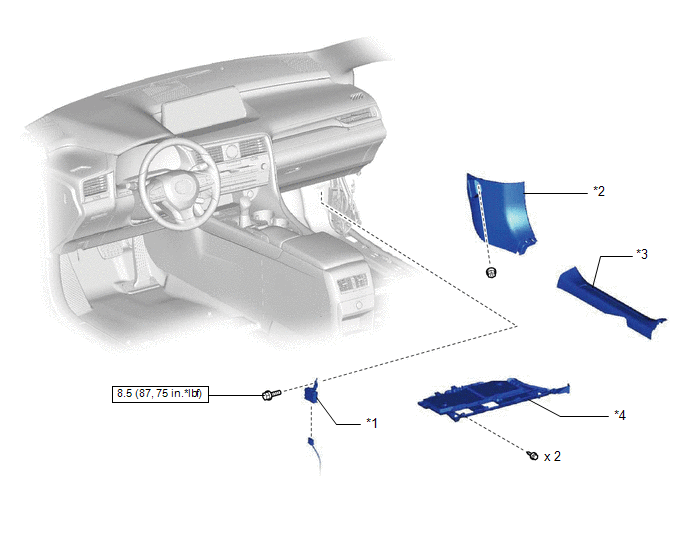

Fig 1: 4WD Control ECU Replacement Components With Torque Specifications
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Callout
Description
Callout
Description
*1
4WD ECU ASSEMBLY
*2
COWL SIDE TRIM BOARD RH
*3
FRONT DOOR SCUFF PLATE RH
*4
NO. 2 INSTRUMENT PANEL UNDER COVER SUB-ASSEMBLY
N*m (kgf*cm, ft.*lbf): Specified torque
-
-
