| Camshaft Sprocket Bolts |
89 (120) |
| Connecting Rod Bolt |
| Step 1 |
18 (25) |
| Step 2 |
30 (45) |
| Step 3 |
Additional 90 Degrees |
| Crankshaft Damper Bolt |
| Step 1 |
66 (89) |
| Step 2 |
Loosen 360 Degrees |
| Step 3 |
37 (50) |
| Step 4 |
Additional 90 Degrees |

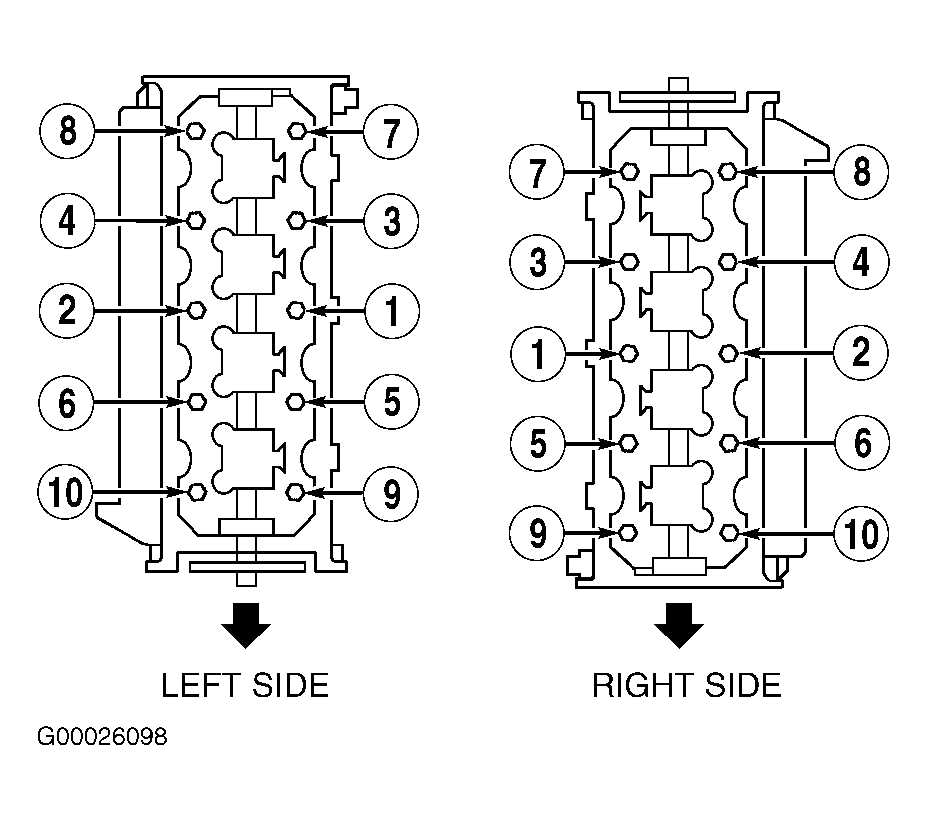

| Cylinder Head Bolt |
| Step 1 |
30 (40) |
| Step 2 |
Additional 90 Degrees |
| Step 3 |
Additional 90 Degrees |
| EGR Valve |
18 (25) |
| Engine Mount Through-Bolt |
59 (80) |

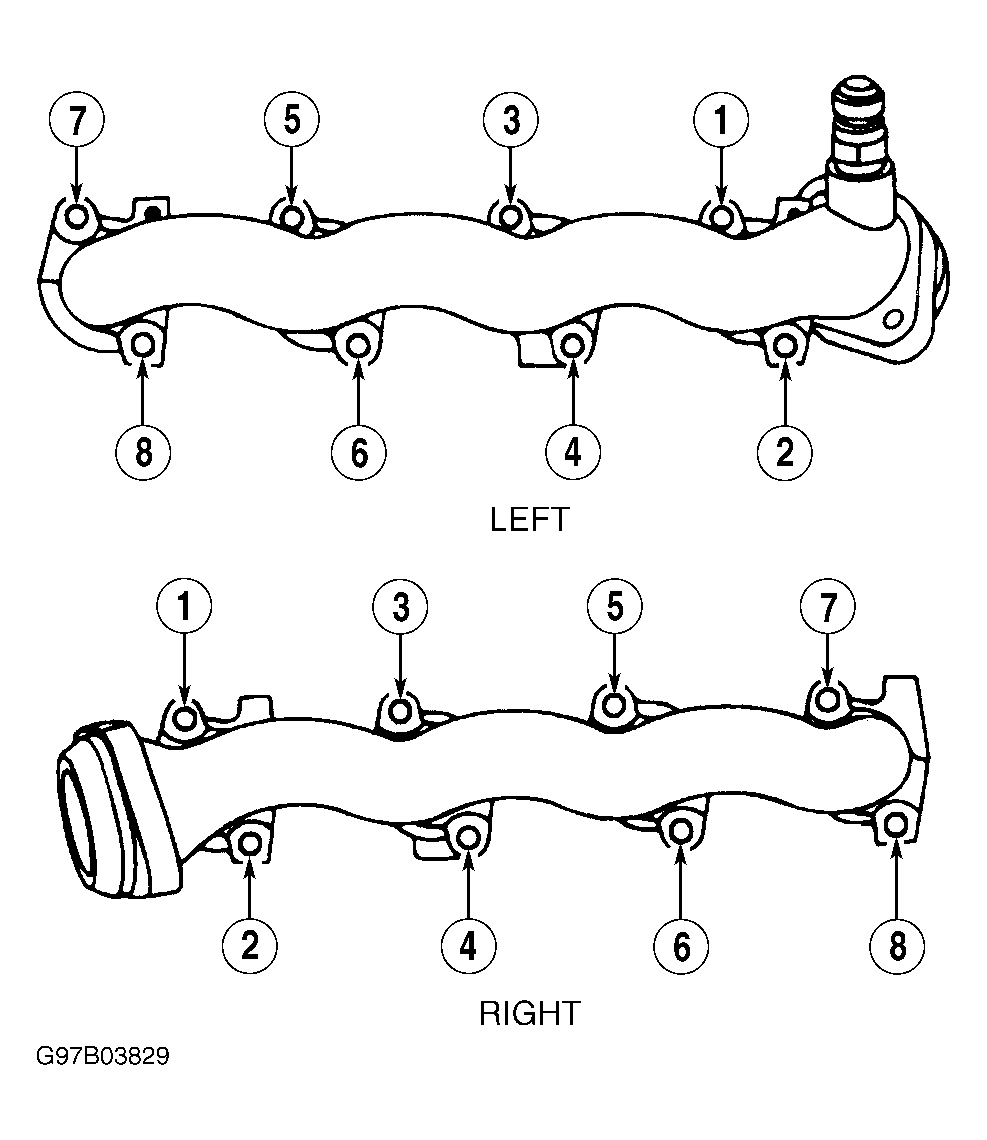

| Exhaust Manifold Nut |
17-19 (23-27) |
| Flexplate-To-Crankshaft Bolt |
54-64 (73-87) |

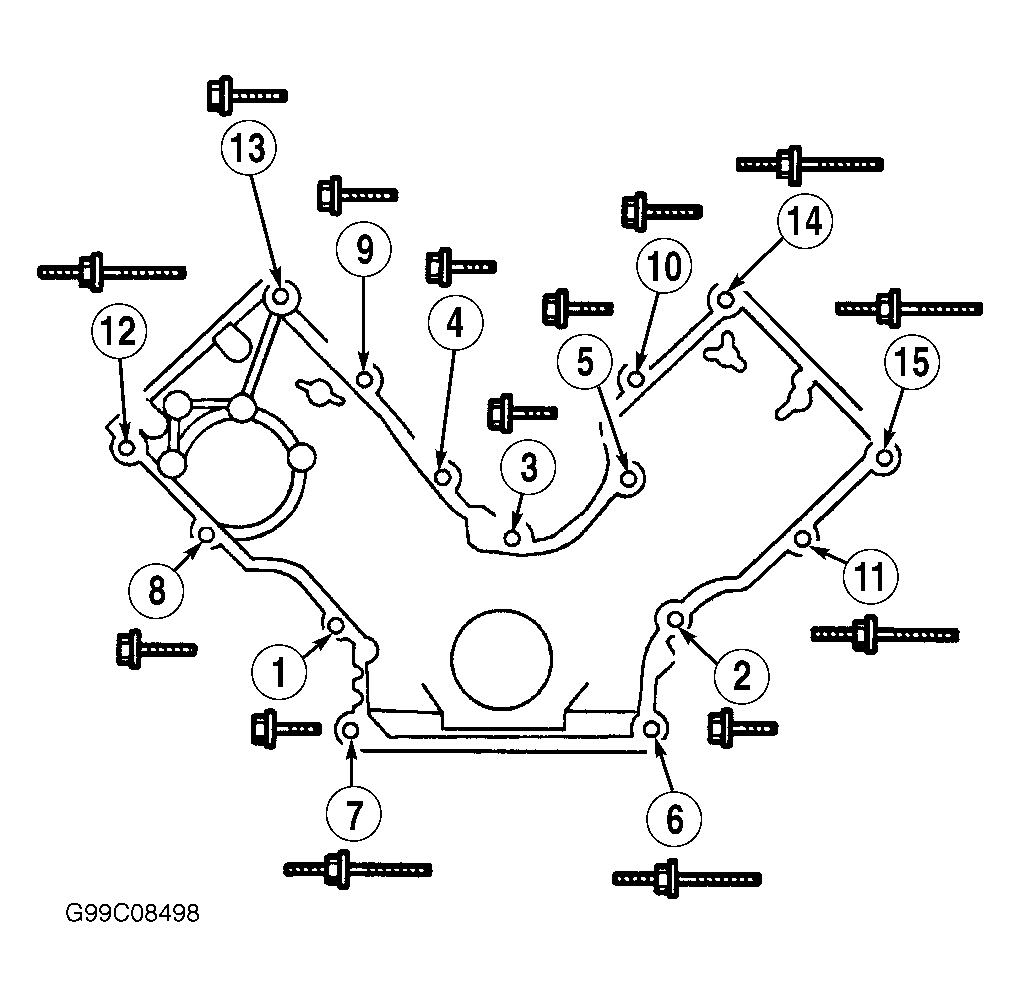

| Front Cover Bolt/Stud |
18 (25) |
| Idler Pulley Bolt |
37 (50) |

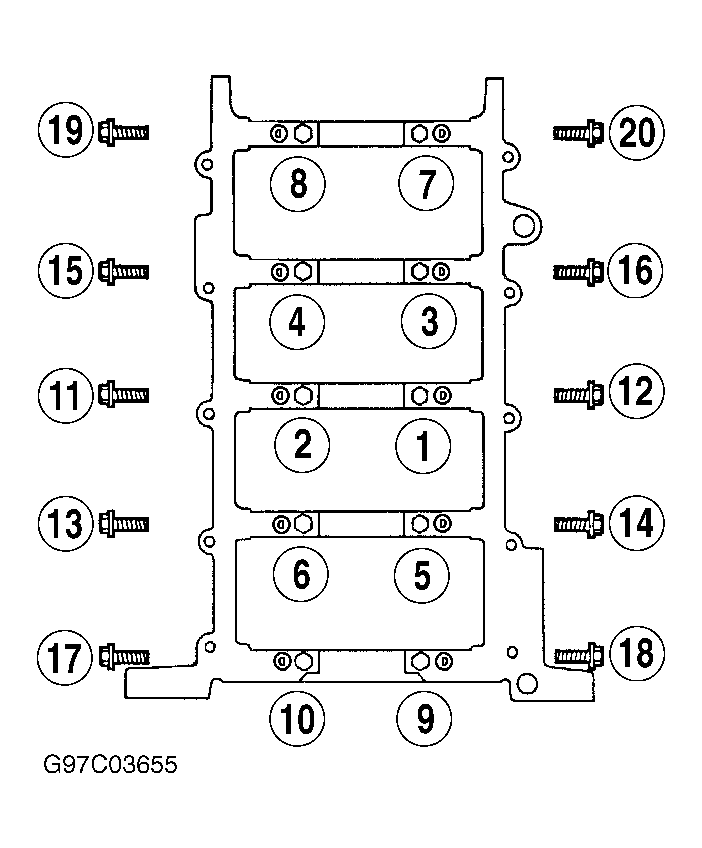

| Main Bearing Cap Bolt |
| Step 1 |
30 (40) |
| Step 2 |
Additional 90 Degrees |
| Main Bearing Cap Side Bolt |
| Step 1 |
22 (30) |
| Step 2 |
Additional 90 Degrees |

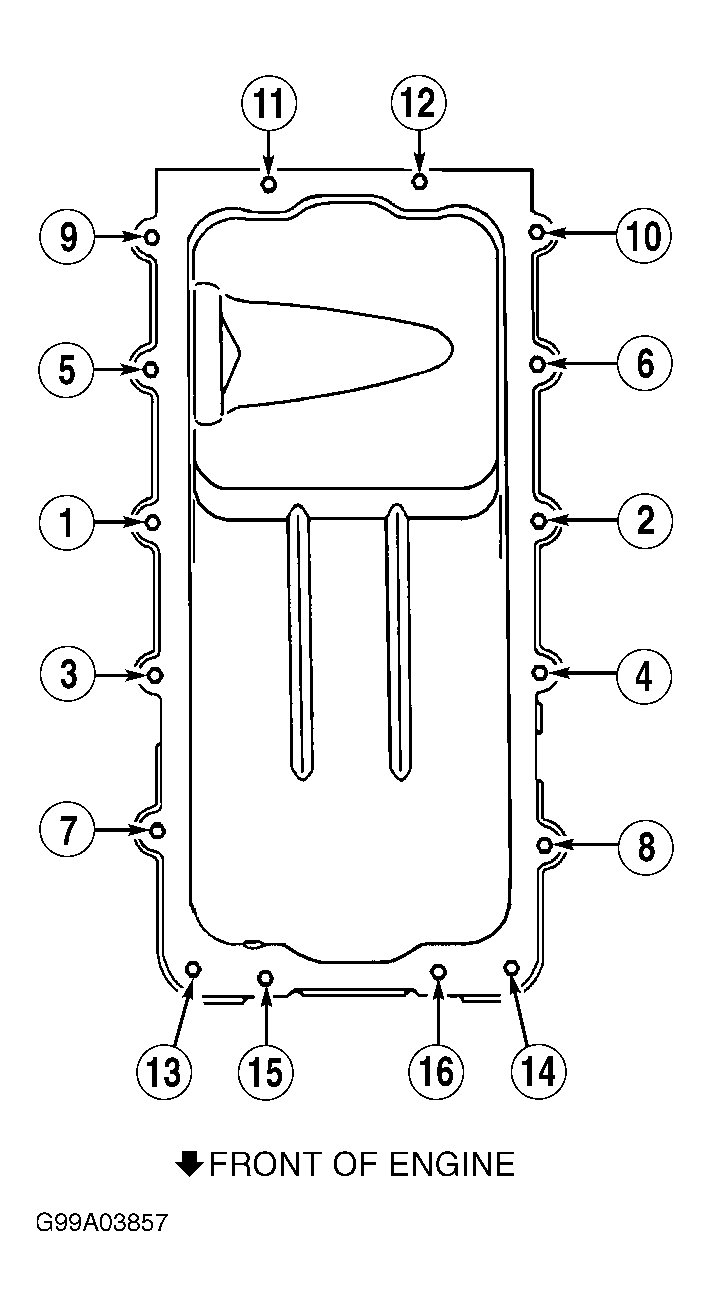

| Oil Pan Bolt |
| Step 1 |
|
| Step 2 |
15 (20) |
| Step 3 |
Additional 60 Degrees |
| Power Steering Pump Bolts |
18 (25) |
| Timing Chain Tensioner Bolt |
18 (25) |
| Torque Converter Nut |
18 (25) |
| Water Pump Bolt |
15-22 (20-30) |
| Water Pump Pulley Bolt |
18 (25) |
| INCH Lbs. (N.m) |
| Balance Tube Bolts |
89 (10) |

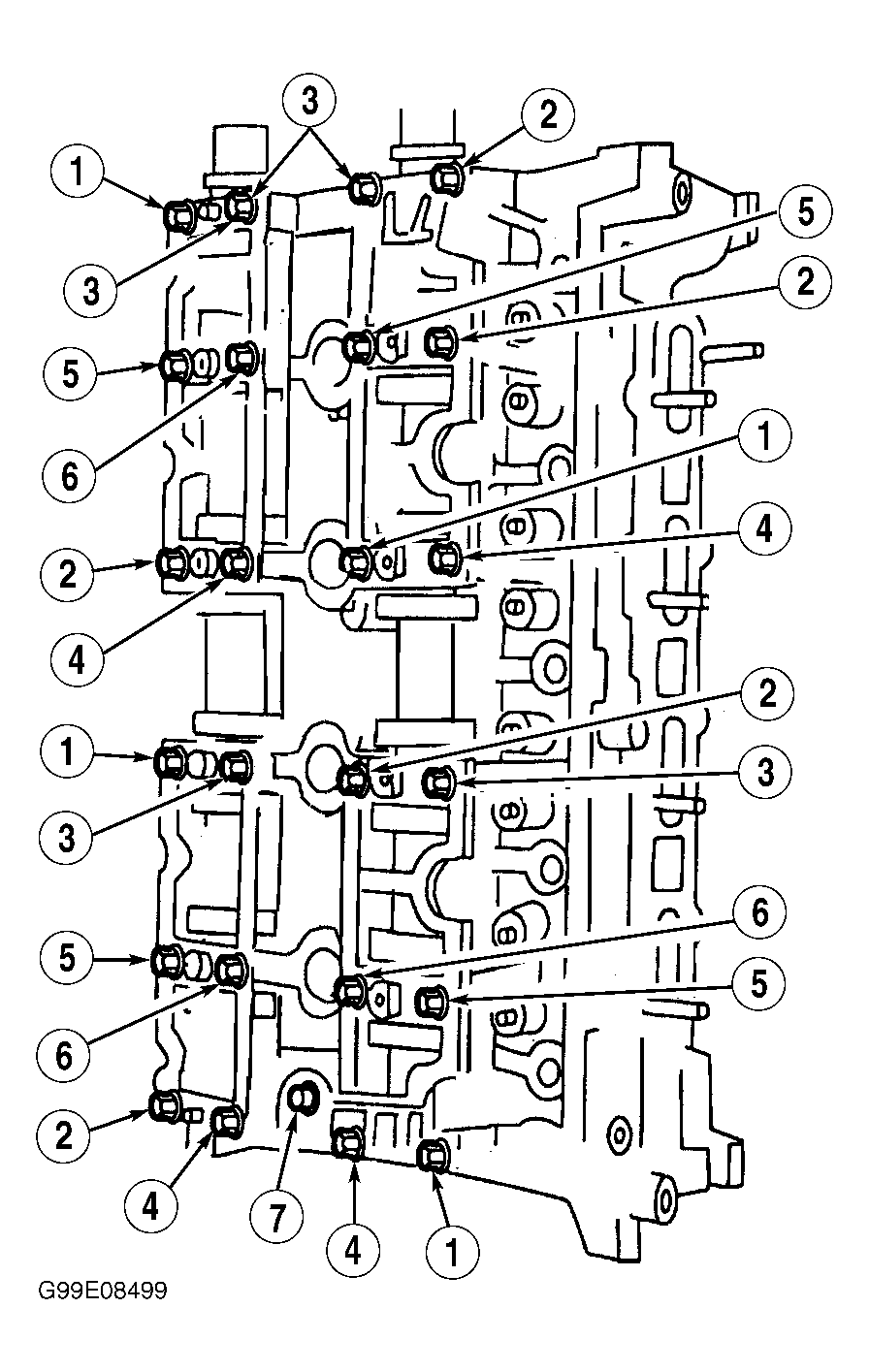

| Camshaft Cap Bolt |
89 (10) |
| Intake Manifold |
| Lower |
| Step 1 |
89 (10) |
| Step 2 |
Additional 90 Degrees |
| Upper |
| Step 1 |
89 (10) |
| Step 2 |
Additional 90 Degrees |
| Timing Chain Guide Bolts |
89 (10) |
| Valve Cover Bolt |
71-106 (8-12) |
