Pinpoint Test I: The Doors Do Not Lock/Unlock Using The Keyless Entry Keypad

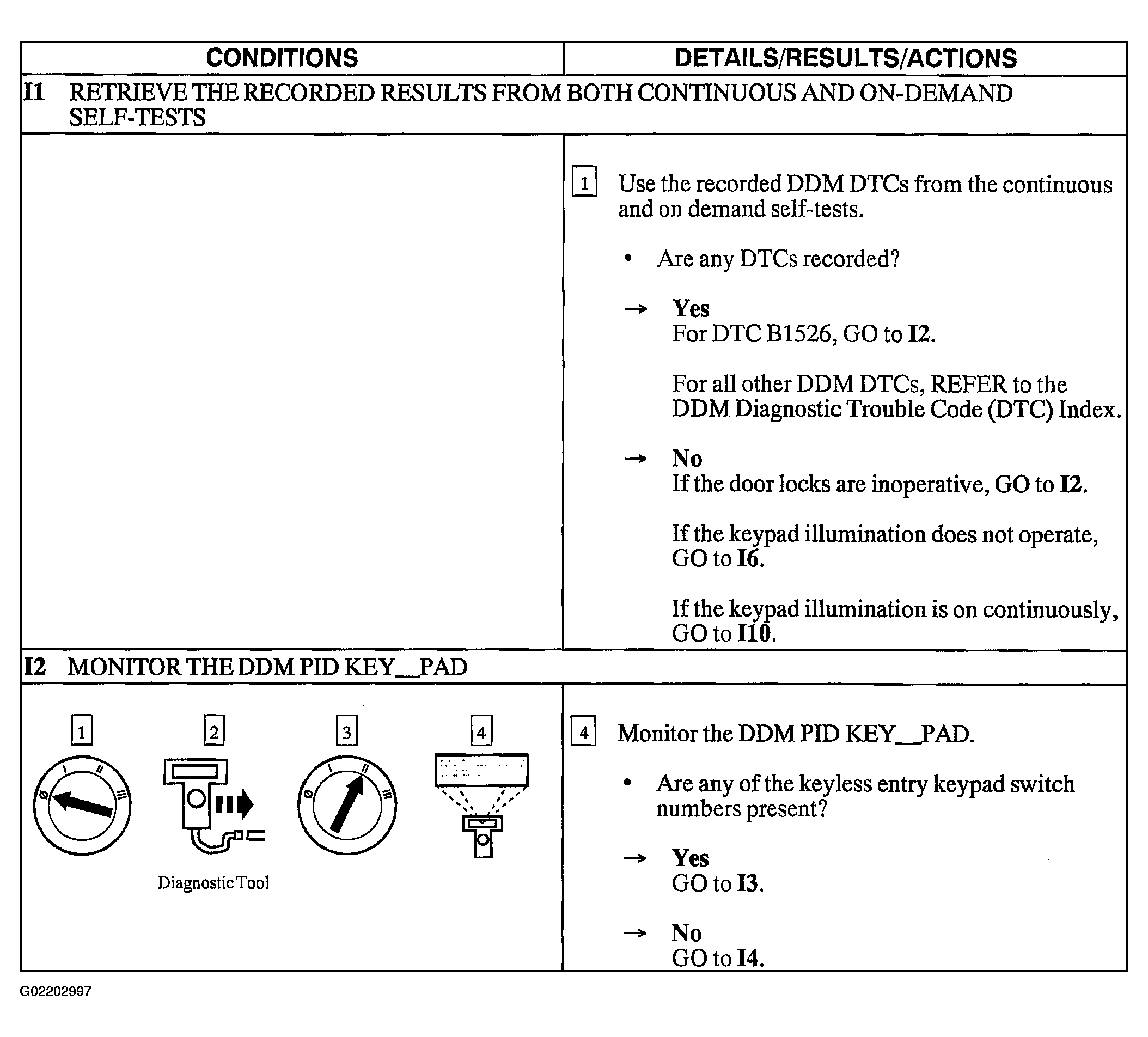

Fig 1: Pinpoint Test I: Doors Do Not Lock/Unlock Using Keyless Entry Keypad (I1 - I2)
G02202997Courtesy of FORD MOTOR CO.

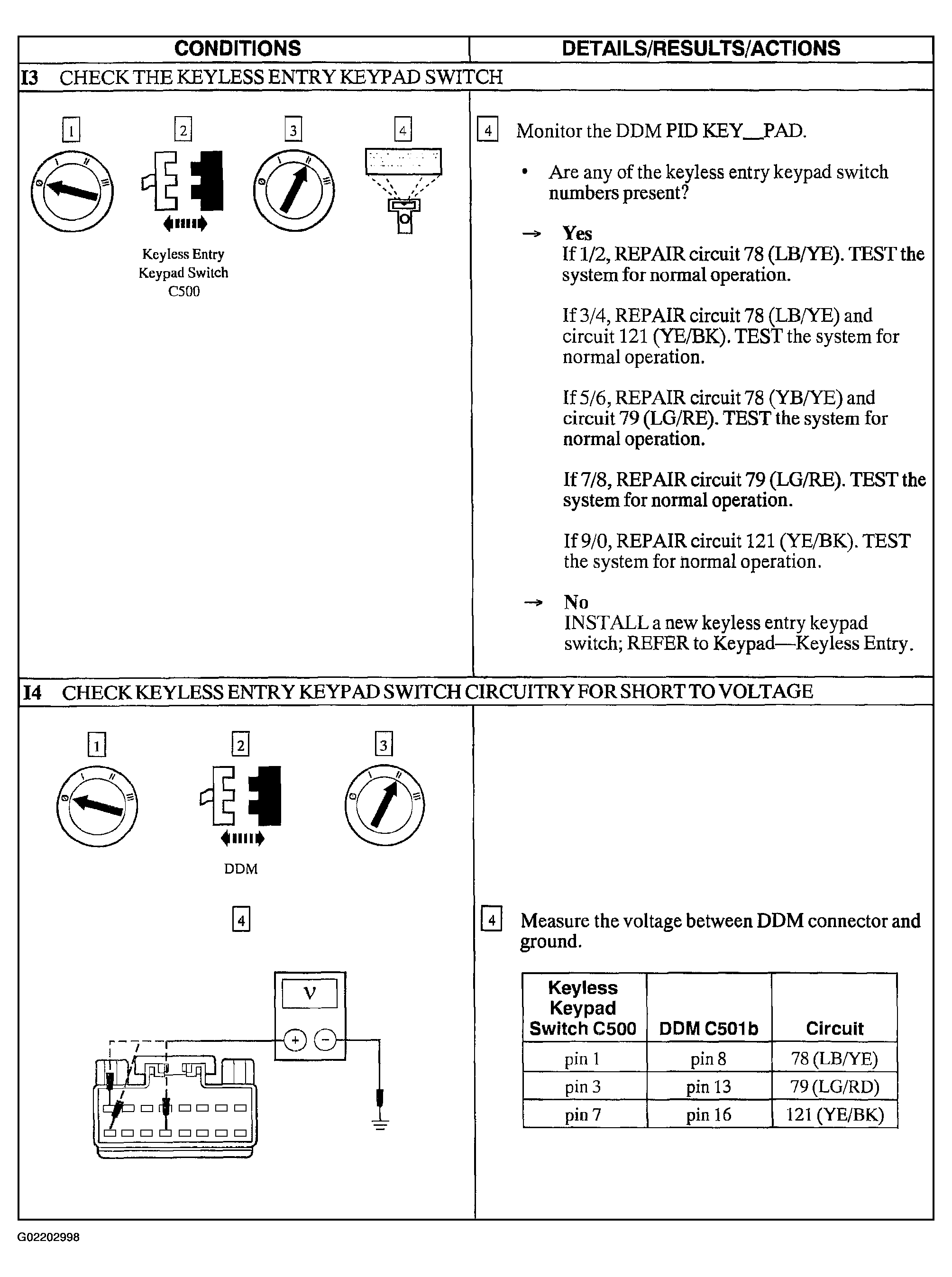

Fig 2: Pinpoint Test I: Doors Do Not Lock/Unlock Using Keyless Entry Keypad (I3 - I4)
G02202998Courtesy of FORD MOTOR CO.

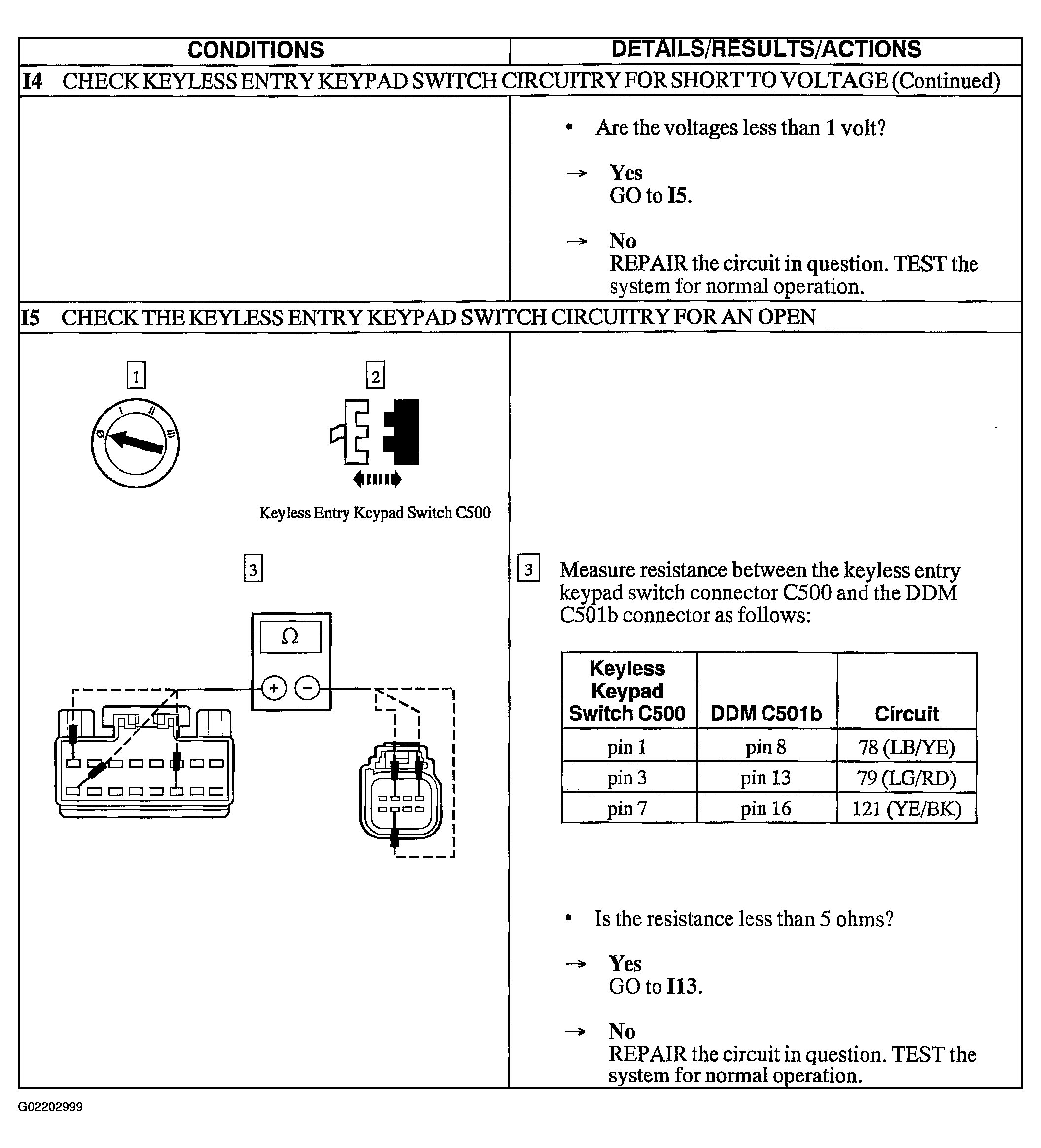

Fig 3: Pinpoint Test I: Doors Do Not Lock/Unlock Using Keyless Entry Keypad (I4 Cont.- I5)
G02202999Courtesy of FORD MOTOR CO.

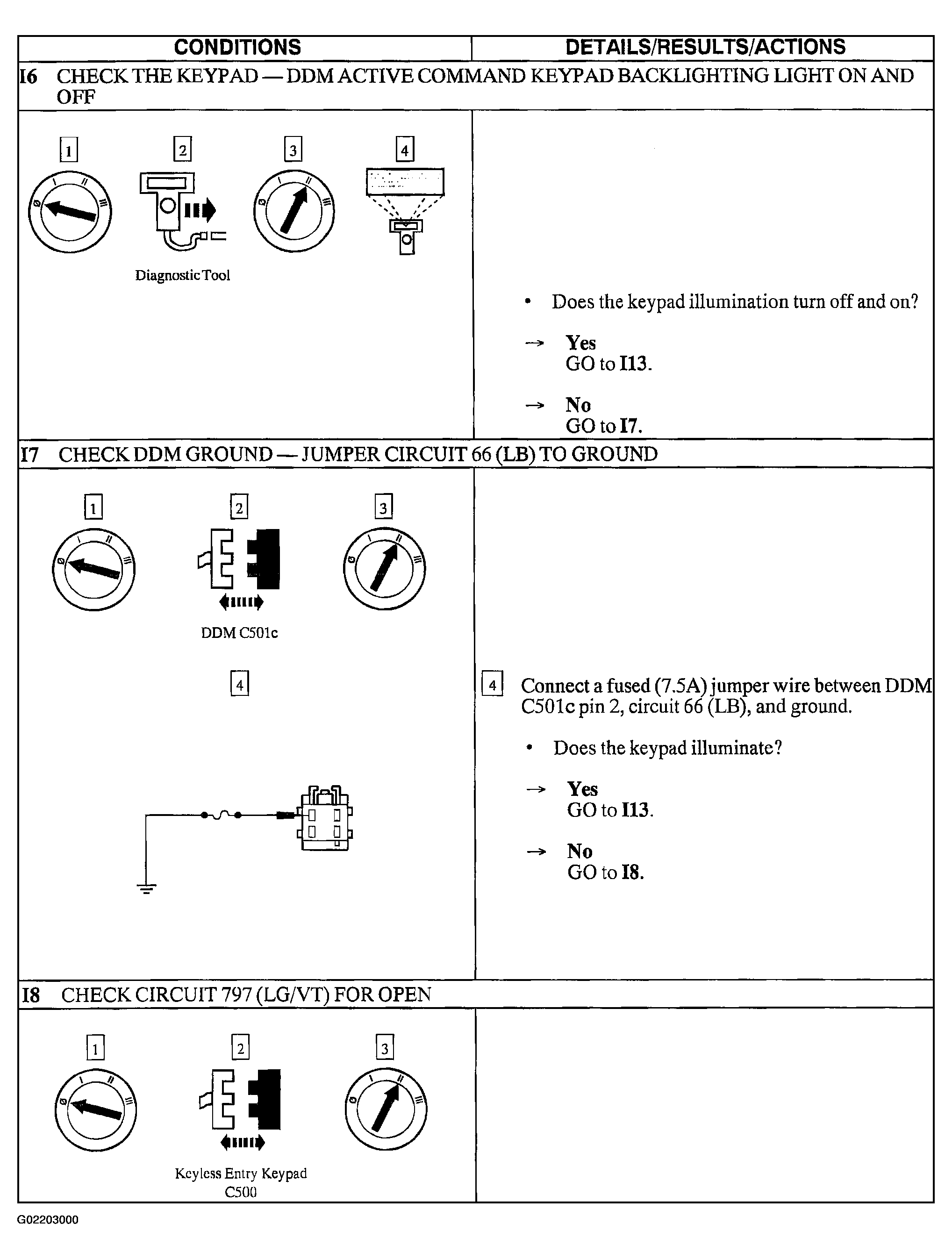

Fig 4: Pinpoint Test I: Doors Do Not Lock/Unlock Using Keyless Entry Keypad (I6 - I8)
G02203000Courtesy of FORD MOTOR CO.

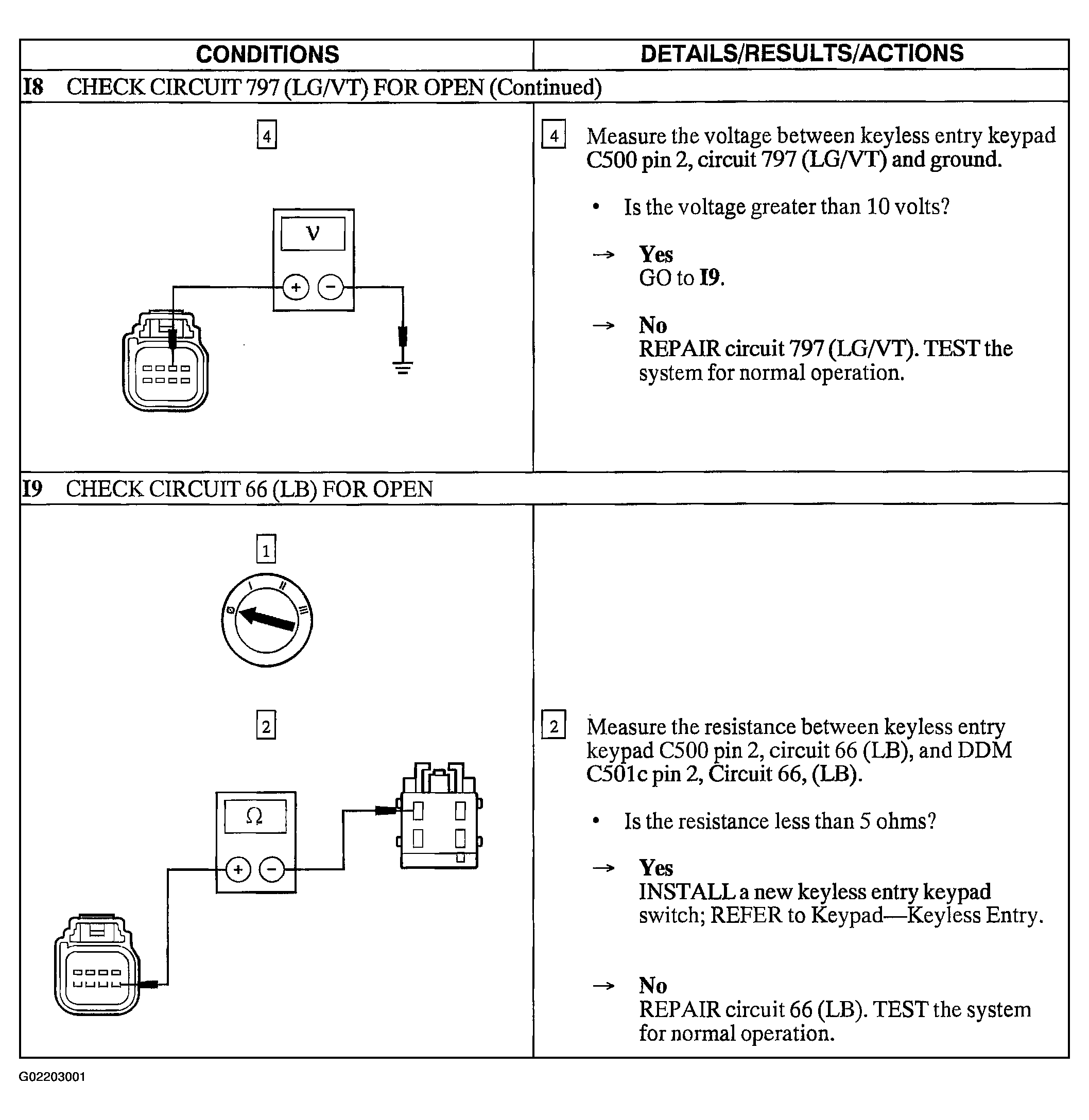

Fig 5: Pinpoint Test I: Doors Do Not Lock/Unlock Using Keyless Entry Keypad (I8 Cont.- I9)
G02203001Courtesy of FORD MOTOR CO.

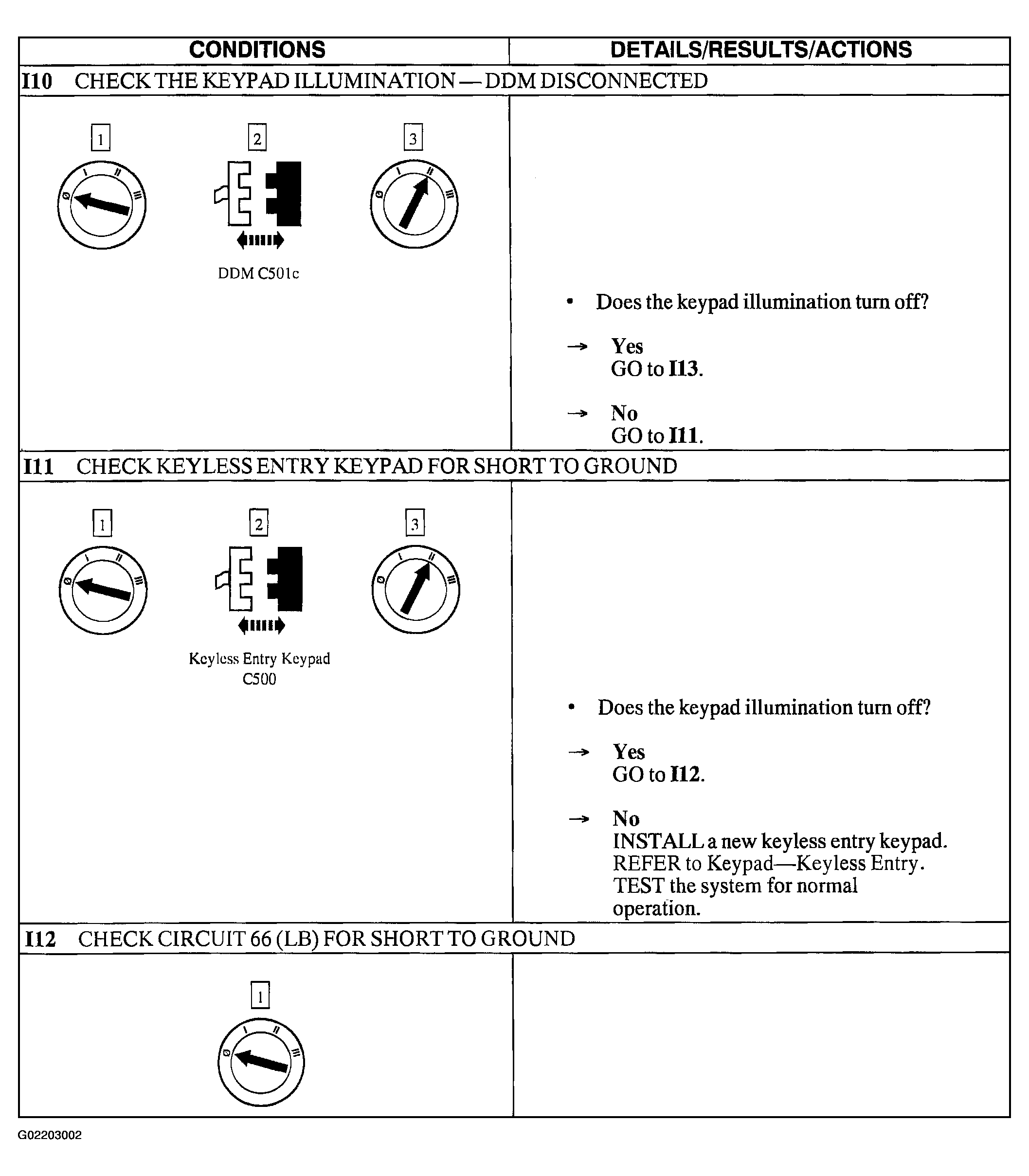

Fig 6: Pinpoint Test I: Doors Do Not Lock/Unlock Using Keyless Entry Keypad (I10 - I12)
G02203002Courtesy of FORD MOTOR CO.

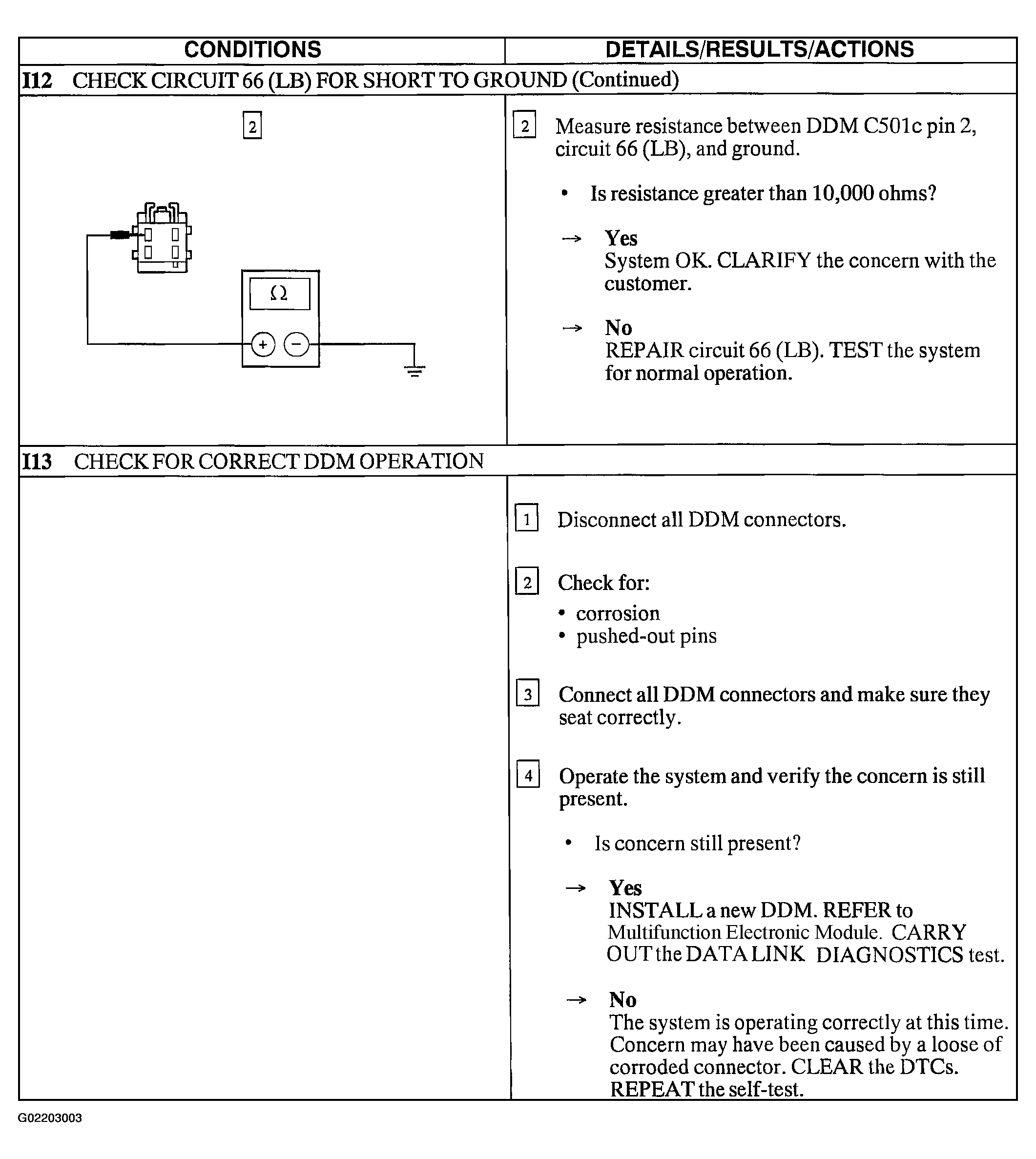

Fig 7: Pinpoint Test I: Doors Do Not Lock/Unlock Using Keyless Entry Keypad (I12 Cont.- I13)
G02203003Courtesy of FORD MOTOR CO.
