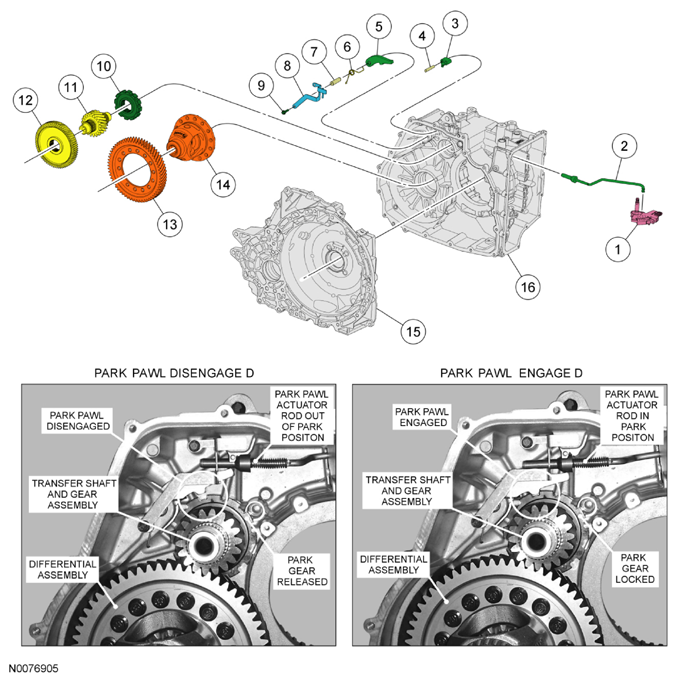

Park Component Exploded View
ITEM DESCRIPTION
| Item | Part Number | Description |
|---|---|---|
| 1 | 7H557 | Transmission Range (TR) sensor and detent plate |
| 2 | 7A232 | Park pawl actuator rod |
| 3 | 7G101 | Park pawl actuator abutment |
| 4 | 7D412 | Park pawl actuator abutment pin |
| 5 | 7A441 | Park pawl |
| 6 | 7D070 | Park pawl return spring |
| 7 | 7D071 | Park pawl pivot pin |
| 8 | 7D419 | Park pawl pivot pin retaining plate |
| 9 | 7J283 | Park pawl pivot pin retaining plate bolt |
| 10 | 7A233 | Park gear |
| 11 | 7H346 | Transfer shaft |
| 12 | 7H349 | Transfer gear |
| 13 | 7F343 | Differential ring gear |
| 14 | 4207 | Differential assembly |
| 15 | 7005 | Torque converter housing |
| 16 | 7005 | Transaxle case |
