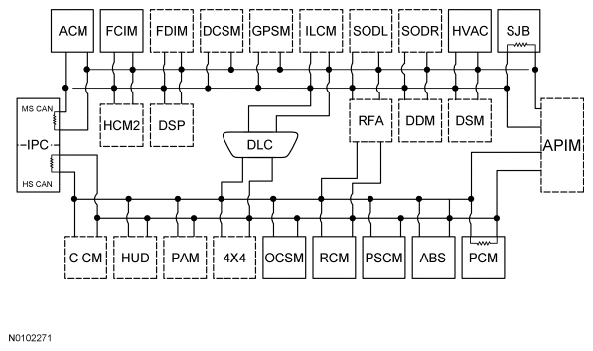

Network Topology
WARNING: This page is about a different car, the 2011 Ford Taurus. However, it is still accessible from the selected car via links, so may be relevant.
| Module Name | Network Type | Termination Module |
|---|---|---|
| 4X4 control module (if equipped) | HS-CAN | No |
| ABS module | HS-CAN | No |
| Accessory Protocol Interface Module (APIM) (if equipped) | HS-CAN MS-CAN | No |
| Audio Control Module (ACM) | MS-CAN | No |
| Audio Digital Signal Processing (DSP) module (if equipped) | MS-CAN | No |
| Cruise-Control Module (C-CM) (if equipped) | HS-CAN | No |
| Driver Door Module (DDM) (if equipped) | MS-CAN | No |
| Driver Seat Module (DSM) (if equipped) | MS-CAN | No |
| Dual Climate Controlled Seat Module (DCSM) (if equipped) | MS-CAN | No |
| Front Controls Interface Module (FCIM) | MS-CAN | No |
| Front Display Interface Module (FDIM) (if equipped) | MS-CAN | No |
| Global Positioning System Module (GPSM) (if equipped) | MS-CAN | No |
| Headlamp Control Module 2 (HCM-2) (if equipped) | MS-CAN | No |
| Head Up Display (HUD) module (if equipped) | HS-CAN | No |
| HVAC module | MS-CAN | No |
| Interior Lighting Control Module (ILCM) (if equipped) | MS-CAN | No |
| Instrument Panel Cluster (IPC) (gateway module) | HS-CAN MS-CAN | Yes |
| Occupant Classification System Module (OCSM) | HS-CAN | No |
| Parking Aid Module (PAM) (if equipped) | HS-CAN | No |
| PCM | HS-CAN | Yes |
| Power Steering Control Module (PSCM) | HS-CAN | No |
| Remote Function Actuator (RFA) module (if equipped) | HS-CAN MS-CAN | No |
| Restraints Control Module (RCM) | HS-CAN | No |
| Smart Junction Box (SJB) | MS-CAN | Yes |
| Side Obstacle Detection Control Module - Left (SOD-L) (if equipped) | MS-CAN | No |
| Side Obstacle Detection Control Module - Right (SOD-R) (if equipped) | MS-CAN | No |
