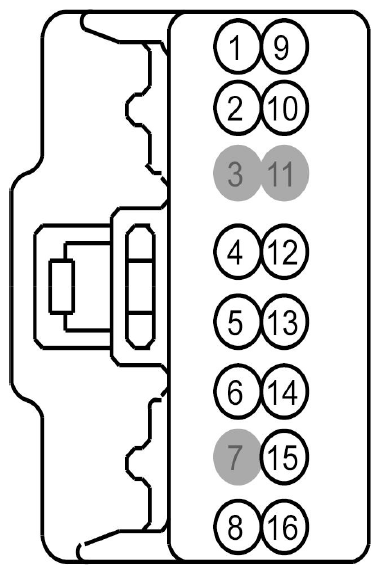

CLOCKSPRING Connector End View (C218A)
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | CR101 (VT-BN) | 20 | CTRL MOD. - AIR BAG DRIVER 1 | |
| 2 | CR102 (BU) | 20 | CTRL MOD. - AIR BAG DRIVER 2 | |
| 3 | * | * | Not Used | |
| 4 | RME54 (WH-VT) | 20 | SWC2 RTN with SYNC | |
| 5 | GD133 (BK) | 18 | GROUND - PILLAR A LEFT | |
| 6 | VME54 (BU-OG) | 20 | SWC2 + with SYNC | |
| 7 | * | * | Not Used | |
| 8 | SRH01 (YE-RD) | 20 | RELAY - HORN | |
| 9 | RR101 (YE-GN) | 20 | CTRL MOD. - AIR BAG DRIVER 1 | |
| 10 | RR102 (WH) | 20 | CTRL MOD. - AIR BAG DRIVER 2 | |
| 11 | * | * | Not Used | |
| 12 | RME14 (BN-GN) | 22 | SWITCH - REDUNDANT AUDIO | |
| 13 | VME14 (GY-YE) | 22 | SWITCH - REDUNDANT AUDIO | |
| 14 | RES08 (GN-BN) | 22 | CTRL MOD. - POWERTRAIN # SPEED CONTROL COMMAND RETURN (SCCSRTN) | |
| 14 | RES08 (GN-BN) | 20 | CTRL MOD. - POWERTRAIN # SPEED CONTROL COMMAND RETURN (SCCSRTN) | Navigator without navigation |
| 15 | VES10 (WH) | 22 | SWITCH - SPEED CONTROL COMMAND (SCCS) | |
| 16 | VLN18 (BU-WH) | 20 | DIMMER - IP/SWITCH ILLUMINATION |

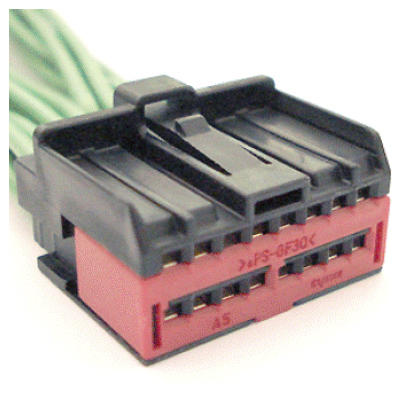

| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-1048 | Service Part Number: 9U2Z-14S411-SA Gauge: 18 Pin material: Silver Cavities: 16 Vehicle Uses
|
