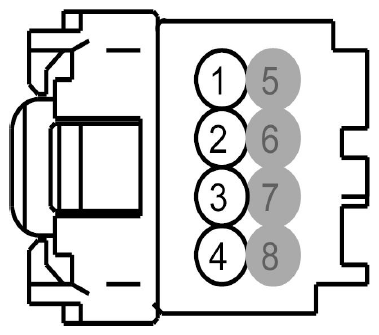

Message Center Switch Connector End View (C253)
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | VLN18 (BU-WH) | 18 | DIMMER - IP/SWITCH ILLUMINATION | |
| 2 | VMC29 (YE) | 20 | SWITCH - INFORMATION/MESSAGE CENTER SELECT | with manual A/C |
| 2 | VMC29 (TE) | 22 | SWITCH - INFORMATION/MESSAGE CENTER SELECT | |
| 3 | CMC29 (GN-VT) | 22 | SWITCH - INFORMATION/MESSAGE CENTER SELECT | |
| 4 | GD138 (BK-WH) | 20 | GROUND - PILLAR A RIGHT | |
| 5 | * | * | Not Used | |
| 6 | * | * | Not Used | |
| 7 | * | * | Not Used | |
| 8 | * | * | Not Used |

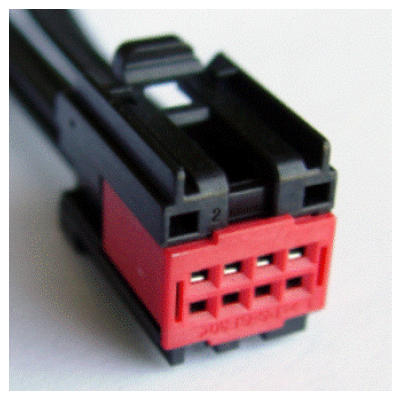

| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-991 |
Service Part Number: 3U2Z-14S411-LCB Gauge: 18 Pin material: Silver Cavities: 8 Vehicle Uses
|
| Pigtail Kit Part Number WPT-554 | Service Part Number: 3U2Z-14S411-LCA Gauge: 18 Pin material: Tin Cavities: 8 Vehicle Uses
|
