Front Suspension Exploded View
For information on Ford Color Coded Illustrations refer to OEM COLOR CODING

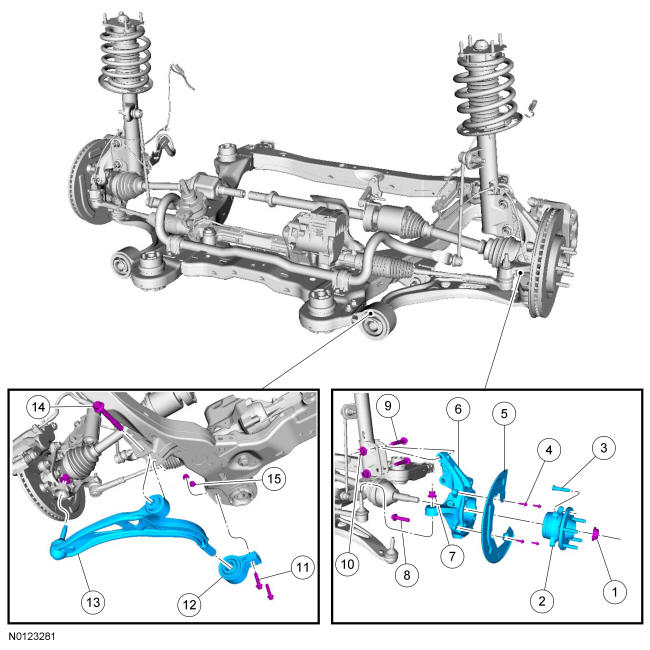

| Item | Part Number | Description |
|---|---|---|
| 1 | W705967 | Wheel hub nut |
| 2 | 2C300 | Wheel bearing and wheel hub |
| 3 | 1107 | Wheel stud (also part of 1104) (5 required) |
| 4 | W505255 | Splash shield screw (4 required) |
| 5 | 2K005 LH/ 2K004 RH LH/ 2K004 RH | Splash shield |
| 6 | 3K171 LH/ 3K170 RH LH/ 3K170 RH | Wheel knuckle |
| 7 | W710015 | Tie-rod end nut |
| 8 | W714516 | Wheel bearing and wheel hub bolt (4 required) |
| 9 | W715295 | Lower strut-to-wheel knuckle bolt (2 required) |
| 10 | W520216 | Lower strut-to-wheel knuckle nut (2 required) |
| 11 | W708848 | Lower control arm rearward bolt (2 required) |
| 12 | 3C403 LH/ 3C339 RH LH/ 3C339 RH | Lower control arm rearward bushing |
| 13 | 3051 LH/ 3042 RH LH/ 3042 RH | Lower control arm |
| 14 | W710174 | Lower control arm forward bolt |
| 15 | W520515 | Lower control arm rearward nut (2 required) |
| 16 | W714890 | Lower ball joint nut |

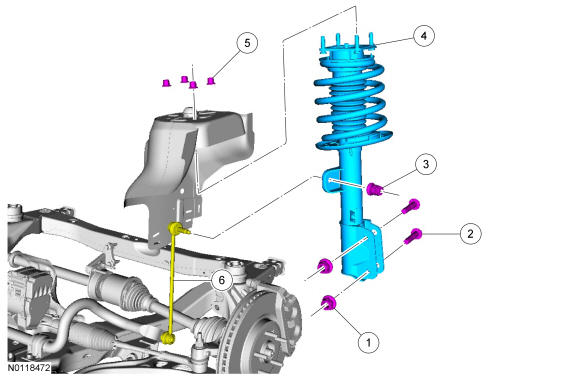

| Item | Part Number | Description |
|---|---|---|
| 1 | W520215 | Lower strut-to-wheel knuckle nut (2 required) |
| 2 | W710396 | Lower strut-to-wheel knuckle bolt (2 required) |
| 3 | W713968 | Stabilizer bar link upper nut |
| 4 | 5B421 LH/ 5B420 RH LH/ 5B420 RH | Strut and spring assembly |
| 5 | W714682 | Upper strut mount nut (4 required) |
| 6 | 5K484 | Stabilizer bar link |

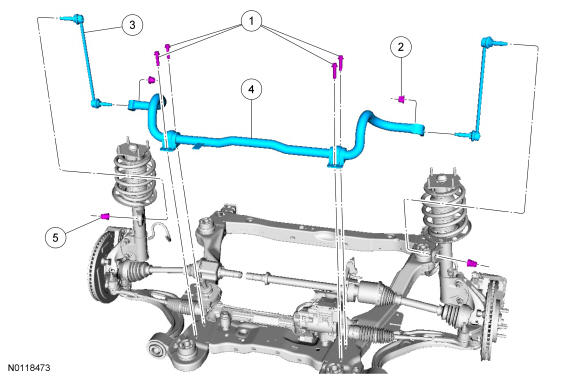

| Item | Part Number | Description |
|---|---|---|
| 1 | W505274 | Stabilizer bar bracket bolts (4 required) |
| 2 | W520215 | Stabilizer bar link lower nut (2 required) |
| 3 | 5K484 | Stabilizer bar link (2 required) |
| 4 | 5482 | Stabilizer bar assembly |
| 5 | W713968 | Stabilizer bar link upper nut (2 required) |
- For additional information, refer to the procedures in this article.
