Climate Control System - Component Location
WARNING: This page is about a different car, the 2020 Lincoln Nautilus. However, it is still accessible from the selected car via links, so may be relevant.

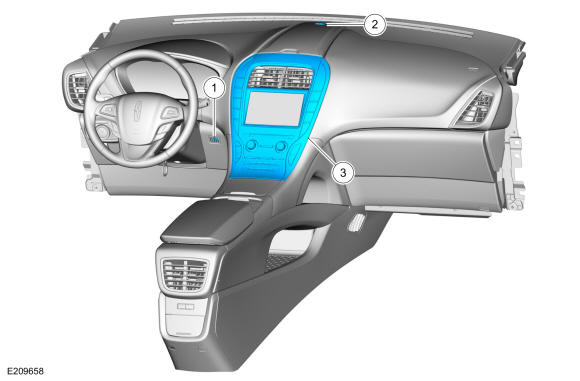

| Item | Description |
|---|---|
| 1 | In-Vehicle Temperature and Humidity Sensor |
| 2 | Auto Lamp and Sunload Sensor |
| 3 | FCIM and HVAC Control Module |

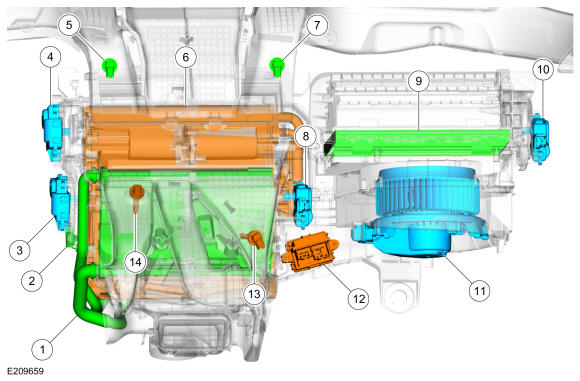

| Item | Description |
|---|---|
| 1 | Heater Core |
| 2 | Evaporator Temperature Sensor |
| 3 | Driver Side Temperature Door Actuator |
| 4 | Air Distribution Door Actuator |
| 5 | Driver Side Register Air Discharge Temperature Sensor |
| 6 | Evaporator |
| 7 | Passenger Side Register Air Discharge Temperature Sensor |
| 8 | Passenger Side Temperature Door Actuator |
| 9 | Cabin Air Filter |
| 10 | Air Inlet Door Actuator |
| 11 | Blower Motor |
| 12 | Blower Motor Speed Control |
| 13 | Passenger Side Footwell Air Discharge Temperature Sensor |
| 14 | Driver Side Footwell Air Discharge Temperature Sensor |

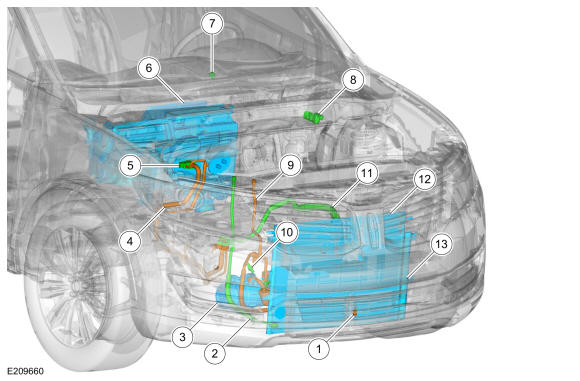

| Item | Description |
|---|---|
| 1 | Ambient Air Temperature Sensor |
| 2 | Condenser Outlet Line |
| 3 | A/C Compressor |
| 4 | Evaporator Inlet and Outlet Manifold |
| 5 | Thermostatic Expansion Valve |
| 6 | Climate Control Housing |
| 7 | Auto Lamp and Sunload Sensor |
| 8 | Ambient Air Quality Sensor (only for China) |
| 9 | A/C Compressor Outlet Line |
| 10 | A/C Pressure Transducer |
| 11 | A/C Compressor Inlet Line |
| 12 | Condenser |
| 13 | Receiver Drier Element |

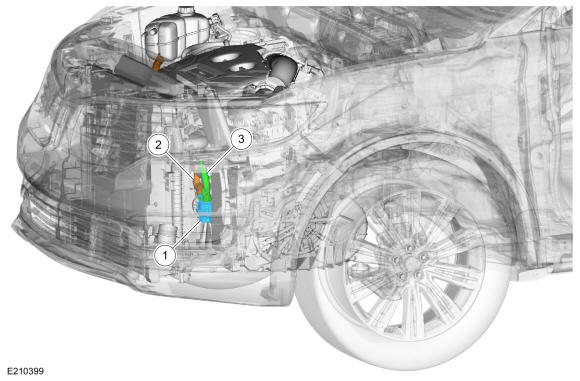

Vehicles equipped with Auto Start Stop
| Item | Description |
|---|---|
| 1 | Cabin Heater Coolant Pump |
| 2 | Cabin Heater Coolant Pump Outlet Hose |
| 3 | Cabin Heater Coolant Pump Inlet Hose |
