Engine Component View

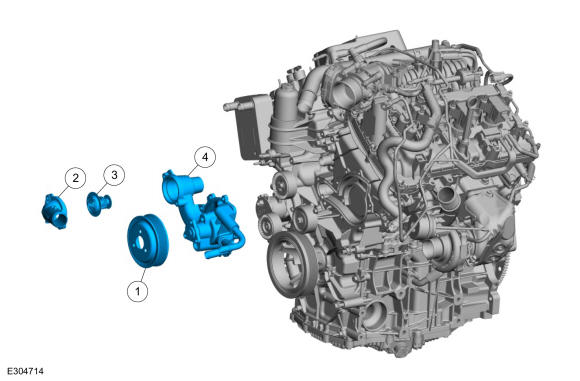

Engine -- Front Components (1 of 3)
| Item | Part Number | Description |
|---|---|---|
| 1 | 8A528 | Coolant pump pulley |
| 2 | 8K528 | Coolant inlet |
| 3 | 8575 | Thermostat |
| 4 | 8501 | Coolant pump |

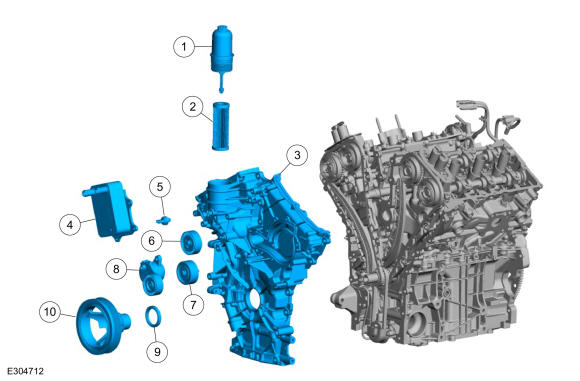

Engine -- Front Components (2 of 3)
| Item | Part Number | Description |
|---|---|---|
| 1 | 6A832 | Oil filter housing |
| 2 | 6731 | Oil filter |
| 3 | 6019 | Engine front cover |
| 4 | 6A642 | Oil cooler |
| 5 | 9D290 | Engine oil pressure sensor |
| 6 | 19A216 | Idler pulley |
| 7 | 19A216 | Idler pulley |
| 8 | 6A228 | Belt tensioner |
| 9 | 6700 | Crankshaft front oil seal |
| 10 | 6316 | Crankshaft pulley |

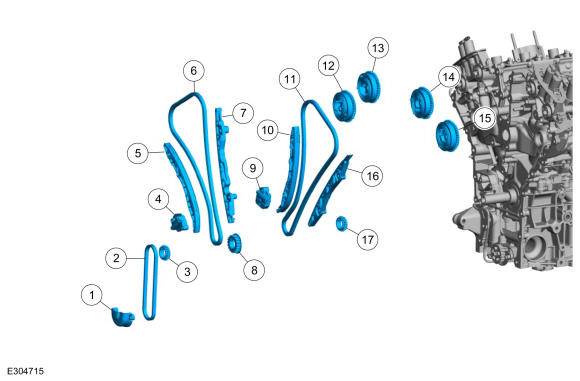

Engine -- Front Components (3 of 3)
| Item | Part Number | Description |
|---|---|---|
| 1 | 6616 | Cover |
| 2 | 6B651 | Belt |
| 3 | 6306 | Crankshaft sprocket |
| 4 | 6L266 | RH timing chain tensioner |
| 5 | 6K255 | RH timing chain tensioner arm |
| 6 | 6268 | RH timing chain |
| 7 | 6M256 | RH timing chain guide |
| 8 | 6306 | Crankshaft sprocket |
| 9 | 6L266 | LH timing chain tensioner |
| 10 | 6K255 | LH timing chain tensioner arm |
| 11 | 6268 | LH timing chain |
| 12 | 6B297 | RH exhaust variable Camshaft Timing (VCT) unit |
| 13 | 6B297 | RH intake variable Camshaft Timing (VCT) unit |
| 14 | 6B297 | LH intake variable Camshaft Timing (VCT) unit |
| 15 | 6B297 | LH exhaust variable Camshaft Timing (VCT) unit |
| 16 | 6B274 | LH timing chain guide |
| 17 | 6306 | Crankshaft sprocket |

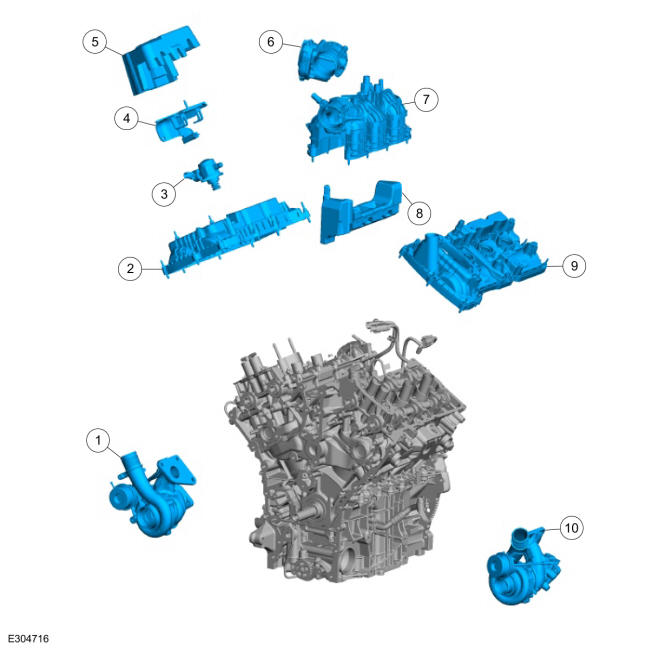

Engine -- Upper Components (1 of 2)
| Item | Part Number | Description |
|---|---|---|
| 1 | 6K682 | RH turbocharger |
| 2 | 6582 | RH valve cover |
| 3 | 9D376 | High pressure fuel pump |
| 4 | 9A397 | High pressure fuel pump shield |
| 5 | 9U550 | High pressure fuel pump insulator |
| 6 | 9F991 | Throttle body |
| 7 | 9424 | Intake manifold |
| 8 | 9U550 | Insulator |
| 9 | 6582 | LH valve cover |
| 10 | 6C879 | LH turbocharger |

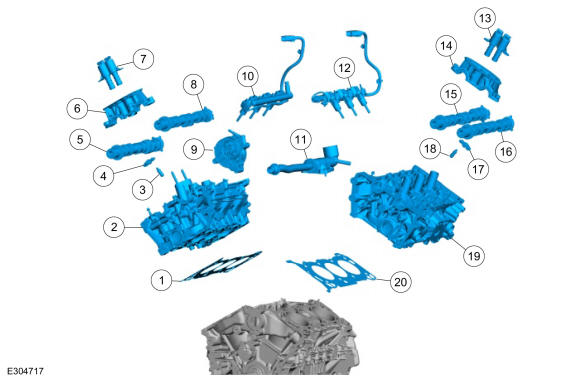

Engine -- Upper Components (2 of 2)
| Item | Part Number | Description |
|---|---|---|
| 1 | 6051 | RH cylinder head gasket |
| 2 | 6049 | RH cylinder head |
| 3 | 6500 | Hydraulic lash adjuster (12 required) |
| 4 | 6564 | Roller follower (12 required) |
| 5 | 6250 | RH exhaust camshaft |
| 23 | -- | Camshaft bearing cap (part of 6049) |
| 7 | 6C524/6C525/6C525 | Variable Camshaft Timing (VCT) solenoid (2 required) |
| 8 | 6250 | RH intake camshaft |
| 9 | 2A451 | Vacuum pump |
| 10 | 9F792 | RH Fuel rail |
| 11 | 8592 | Coolant outlet connector pipe |
| 12 | 9F792 | LH Fuel rail |
| 13 | 6C524/6C525/6C525 | Variable Camshaft Timing (VCT) solenoid (2 required) |
| 23 | -- | Camshaft bearing cap (part of 6049) |
| 15 | 6250 | LH intake camshaft |
| 16 | 6250 | LH exhaust camshaft |
| 17 | 6564 | Roller follower (12 required) |
| 18 | 6500 | Hydraulic lash adjuster (12 required) |
| 19 | 6049 | LH cylinder head |
| 20 | 6051 | LH cylinder head gasket |

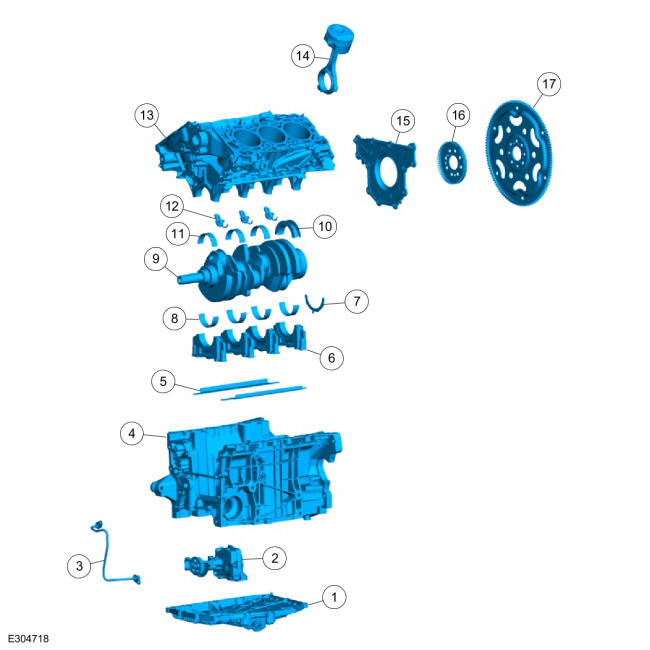

Engine -- Lower Components
| Item | Part Number | Description |
|---|---|---|
| 1 | 6675 | Oil pan |
| 2 | 6600 | Oil pump |
| 6L630 | Oil pump return tube | |
| 4 | 6U004 | Engine block skirt stiffener |
| 5 | 6D321 | Crankshaft main bearing cap support brace (2 required) |
| 6 | -- | Crankshaft main bearing cap (part of 6010) (4 required) |
| 7 | 6K302 | Lower thrust washer |
| 8 | 6A338 | Crankshaft lower main bearing (4 required) |
| 9 | 6303 | Crankshaft |
| 10 | 6337 | Crankshaft upper thrust main bearing |
| 11 | 6333 | Crankshaft upper main bearing (3 required) |
| 12 | 6A340 | Piston oil coolers (3 required) |
| 13 | 6010 | Cylinder block |
| 14 | 6100 | Piston and rod assembly (6 required) |
| 15 | 6K318 | Crankshaft rear seal retainer plate |
| 16 | 12A227 | Crankshaft sensor ring |
| 17 | 6375 | Flexplate |
