Component Locations

COMPONENT LOCATIONS

Component Location
Driver Power Seat Front Lifter Motor On Motor Bracket Under Driver Seat
Driver Power Seat Limit Switch On Left Slide Adjuster
Driver Power Seat Rear Lifter Motor On Motor Bracket Under Driver Seat
Driver Power Seat Recliner Motor Behind Left Recliner Knuckle Cover
Driver Power Seat Slider Motor Front Left Slide Of Slider Unit
Fuse Block Under Left Side Of Instrument Panel
Passenger Power Seat Limit Switch On Right Slide Adjuster
Passenger Power Seat Recliner Motor Behind Right Recliner Knuckle Cover
Passenger Power Seat Slider Motor Front Right Slide Of Slider Unit
Power Seat Switch Bottom Outboard Side Of Seat
Seat Back Warmer In Each Front Seat Back
Seat Cushion Warmer In Each Front Seat Cushion
Seat Warmer Switches Front Of Center Console
Seat Warmer Temperature Fuse Left Side Of Seat Back Warmer
Seat Warmer Thermoswitch Left Side Of Seat Back Warmer

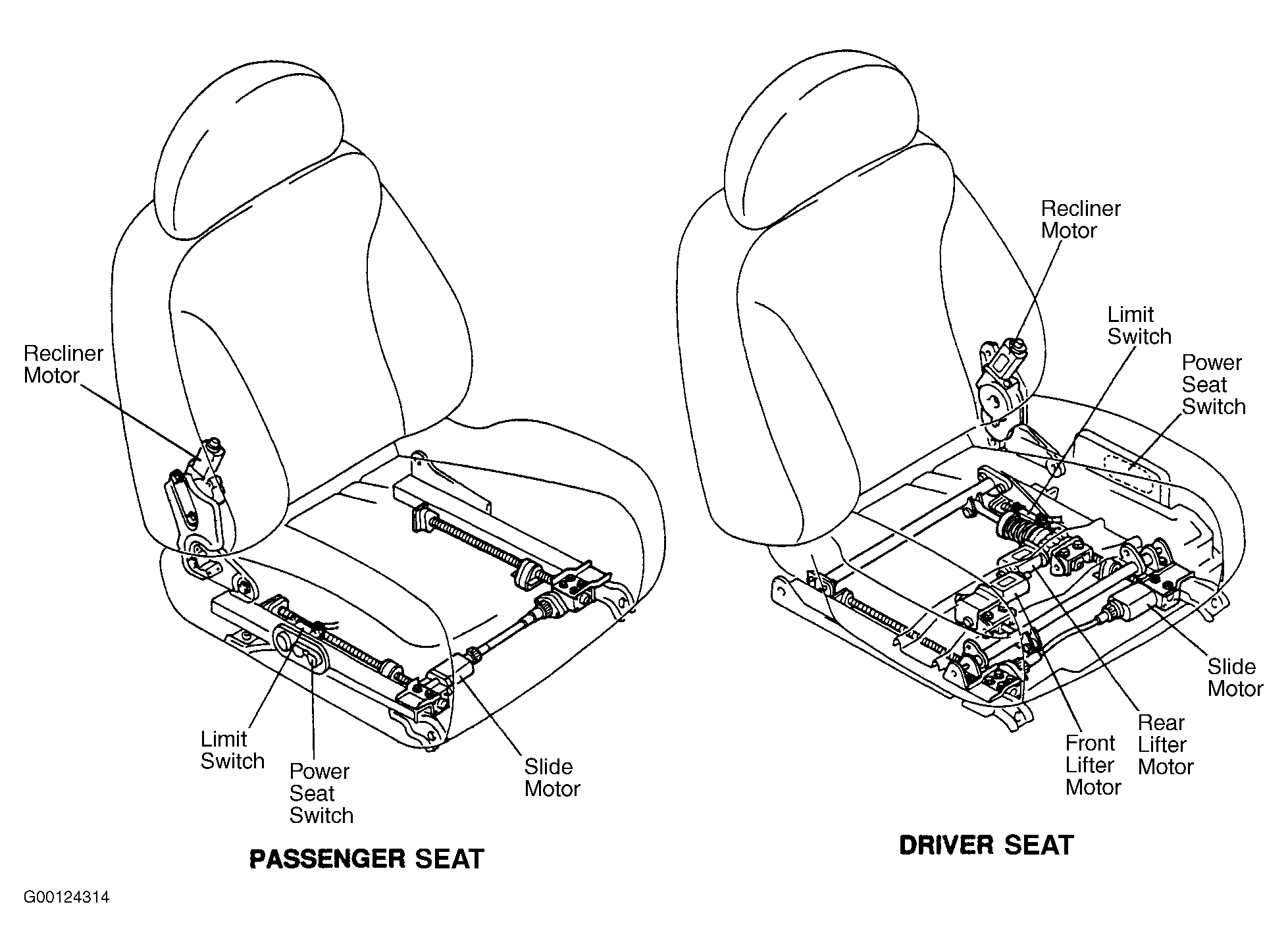

Fig 1: Locating Power Seat Components
G00124314Courtesy of MAZDA MOTORS CORP.

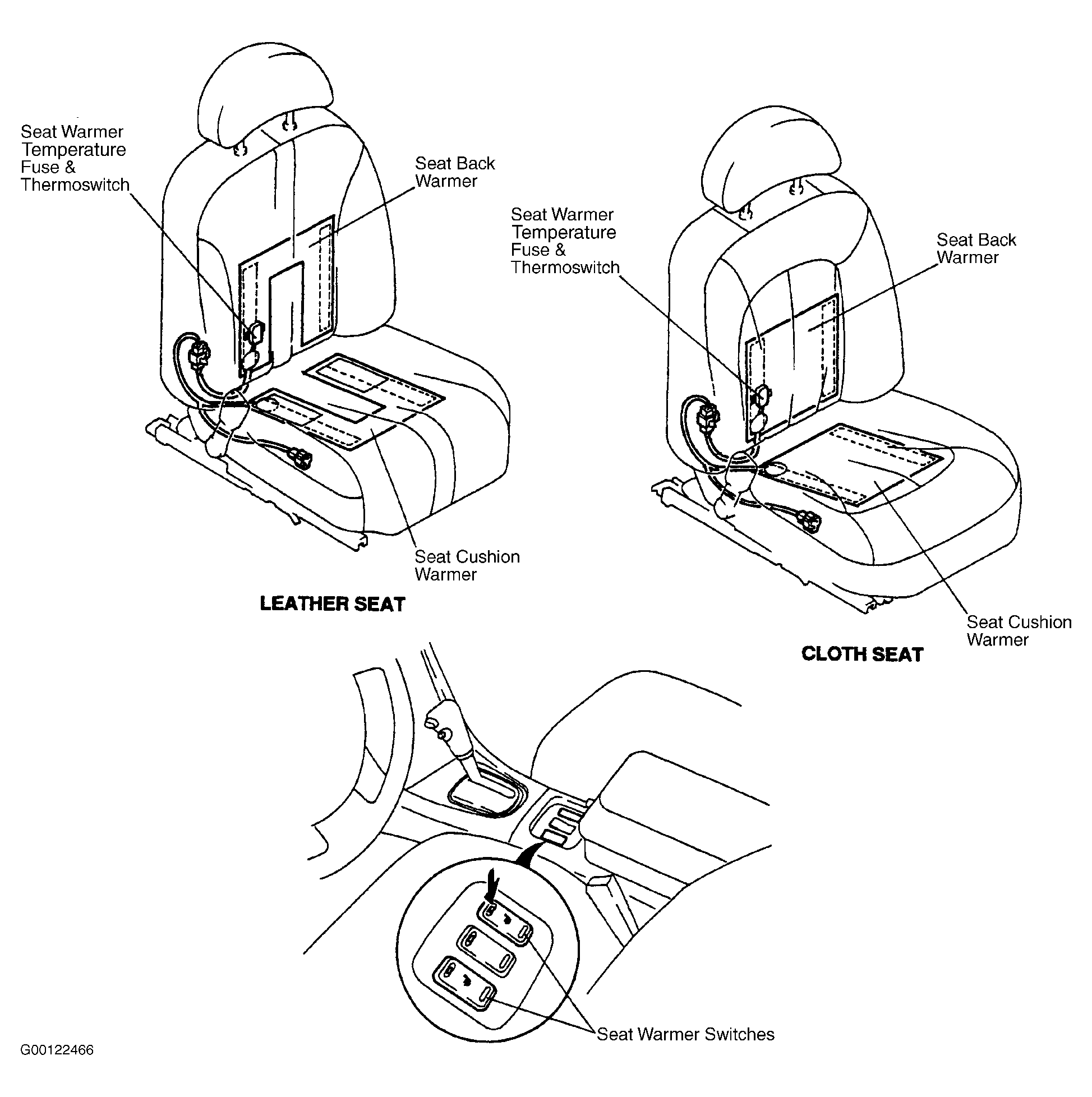

Fig 2: Locating Seat Warmer Components
G00122466Courtesy of MAZDA MOTORS CORP.
