Cylinder Block Specifications
CYLINDER BLOCK SPECIFICATIONS
| Application | In. (mm) | ||||||
|---|---|---|---|---|---|---|---|
| Cylinder Bore | |||||||
| Standard Diameter (1) | |||||||

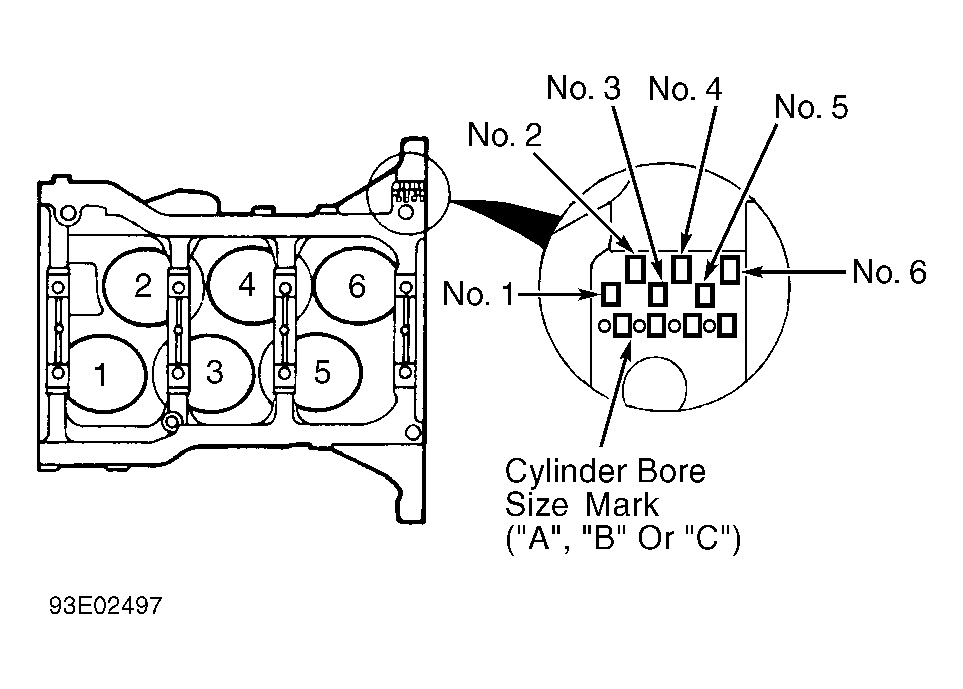

| Size Mark "A" | 3.5439-3.5442 (90.015-90.022) | ||||||
| Size Mark "B" | 3.5436-3.5439 (90.007-90.015) | ||||||
| Size Mark "C" | 3.5433-3.5436 (90.000-90.007) | ||||||
| Maximum Taper & Out-Of-Round | .0007 (.019) | ||||||
| Minimum Deck Height (2) | 8.66 (220.0) | ||||||
| Maximum Deck Warpage | .006 (.15) | ||||||
|
|||||||
