Seat Control Switch

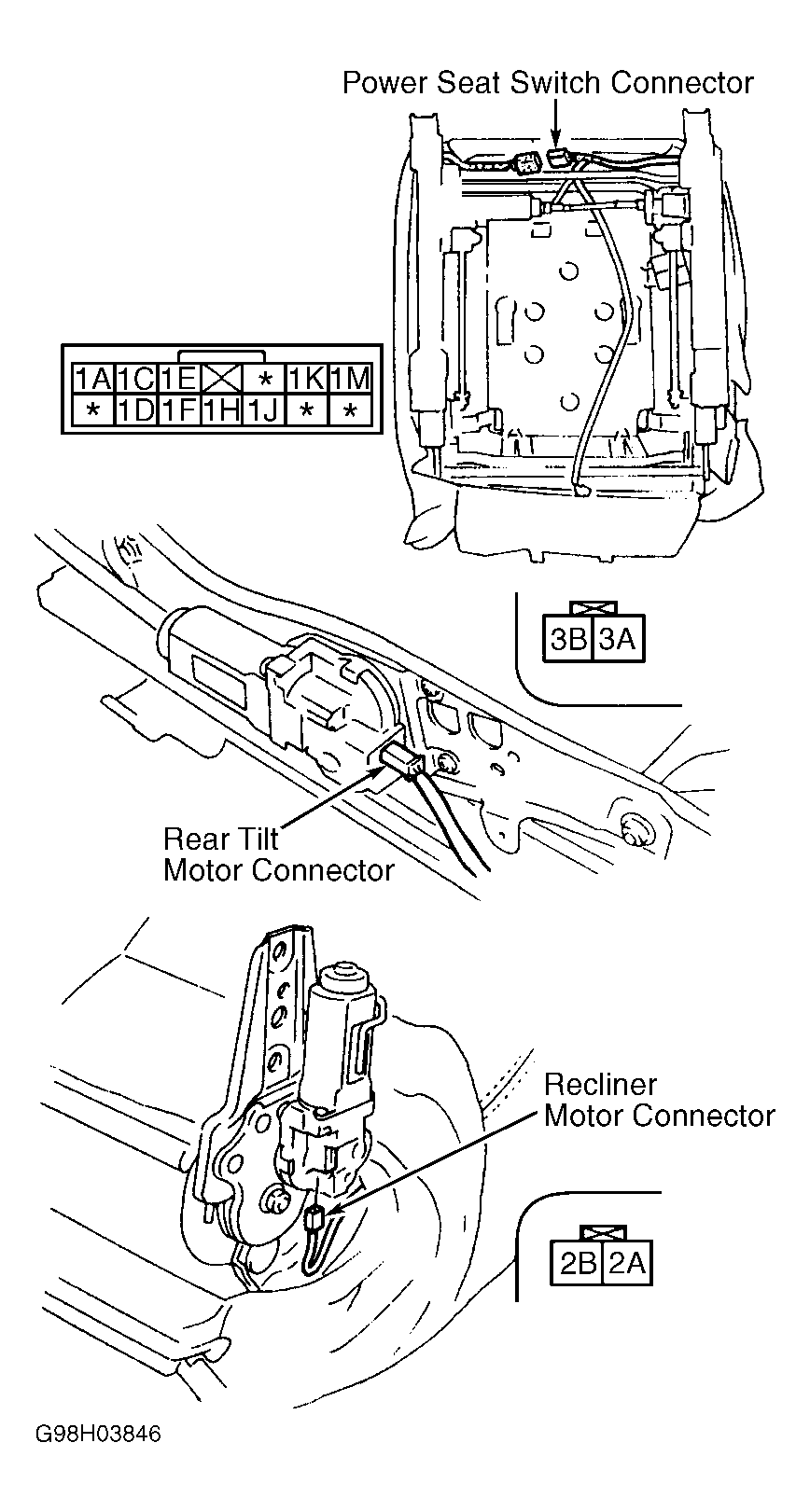

Disconnect power seat control switch, tilt motor and recline motor harness connectors. Check continuity between specified terminals with seat control switch in specified position. See Fig 1 . See CONTROL SWITCH CONTINUITY TEST table. If continuity is not as specified, replace power seat control switch.
CONTROL SWITCH CONTINUITY TEST
| Switch Position | Check Continuity Between Terminals No. | ||
|---|---|---|---|
| Driver's Side | |||
| Front Tilt | |||
| Down | 1A & 1E; 1D, 1H, 1J, 1K & 1M | ||
| Up | 1A & 1D; 1E, 1H, 1J, 1K & 1M | ||
| Off | 1D, 1E, 1H, 1J, 1K & 1M | ||
| Rear Tilt | |||
| Down | 1A & 3A; 1H, 1J, 1K, 1M & 3B | ||
| Up | 1A & 3B; 1H, 1J, 1K, 1M & 3A | ||
| Off | 1H, 1J, 1K, 1M, 3A & 3B | ||
| Slide | |||
| Forward | 1A & 1F; 1C, 1H, 1J, 1K & 1M | ||
| Rearward | 1A & 1C; 1F, 1H, 1J, 1K & 1M | ||
| Off | 1C, 1F, 1H, 1J, 1K & 1M | ||
| Recline | |||
| Forward | 1A & 2B; 1H, 1J, 1K, 1M & 2A | ||
| Rearward | 1A & 2A; 1H, 1J, 1K, 1M & 2B | ||
| Off | 1H, 1J, 1K, 1M, 2A & 2B | ||
| Passenger's Side | |||
| Front Tilt | |||
| Down | 1A & 1D; 1E, 1H, 1J, 1K & 1M | ||
| Up | 1A & 1E; 1D, 1H, 1J, 1K & 1M | ||
| Off | 1D, 1E, 1H, 1J, 1K & 1M | ||
| Rear Tilt | |||
| Down | 1A & 3B; 1H, 1J, 1K, 1M & 3A | ||
| Up | 1A & 3A; 1H, 1J, 1K, 1M & 3B | ||
| Off | 1H, 1J, 1K, 1M, 3A & 3B | ||
| Slide | |||
| Forward | 1A & 1C; 1F, 1H, 1J, 1K & 1M | ||
| Rearward | 1A & 1F; 1C, 1H, 1J, 1K & 1M | ||
| Off | 1C, 1F, 1H, 1J, 1K & 1M | ||
| Recline | |||
| Forward | 1A & 2A; 1H, 1J, 1K, 1M & 2B | ||
| Rearward | 1A & 2B; 1H, 1J, 1K, 1M & 2A | ||
| Off | 1H, 1J, 1K, 1M, 2A & 2B | ||
