Engine Control System

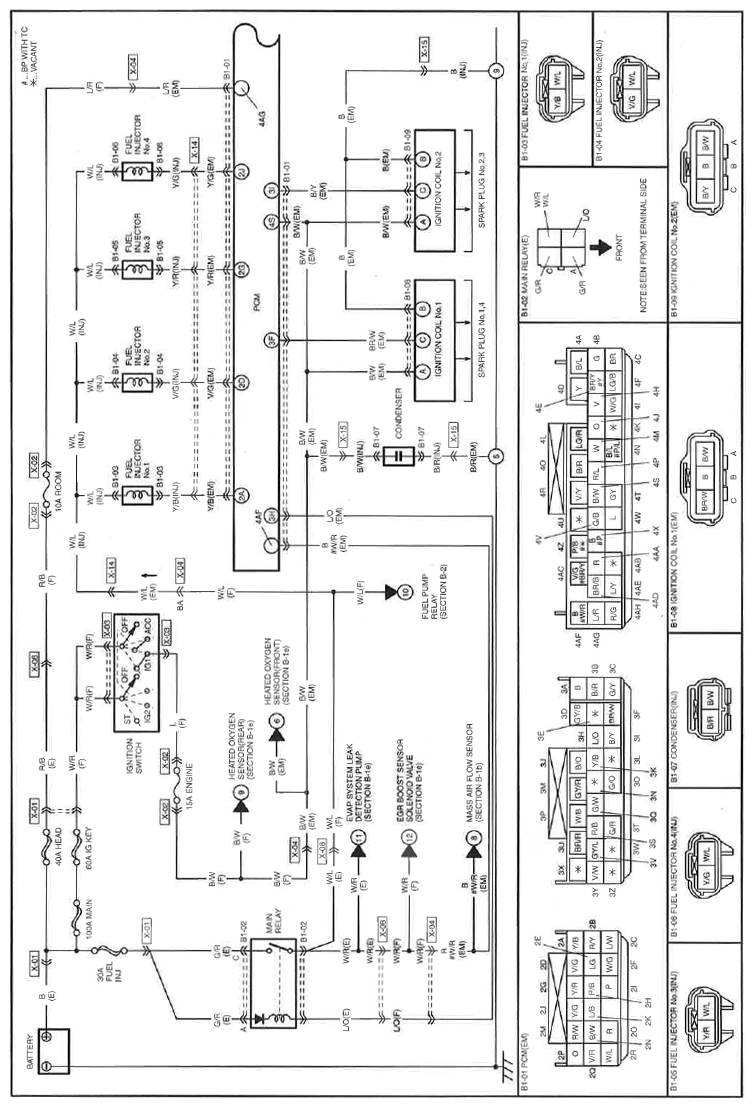

Fig 1: Engine Control System Wiring Diagram (B-1a; 1 Of 2)
G11560965Courtesy of MAZDA MOTORS CORP.

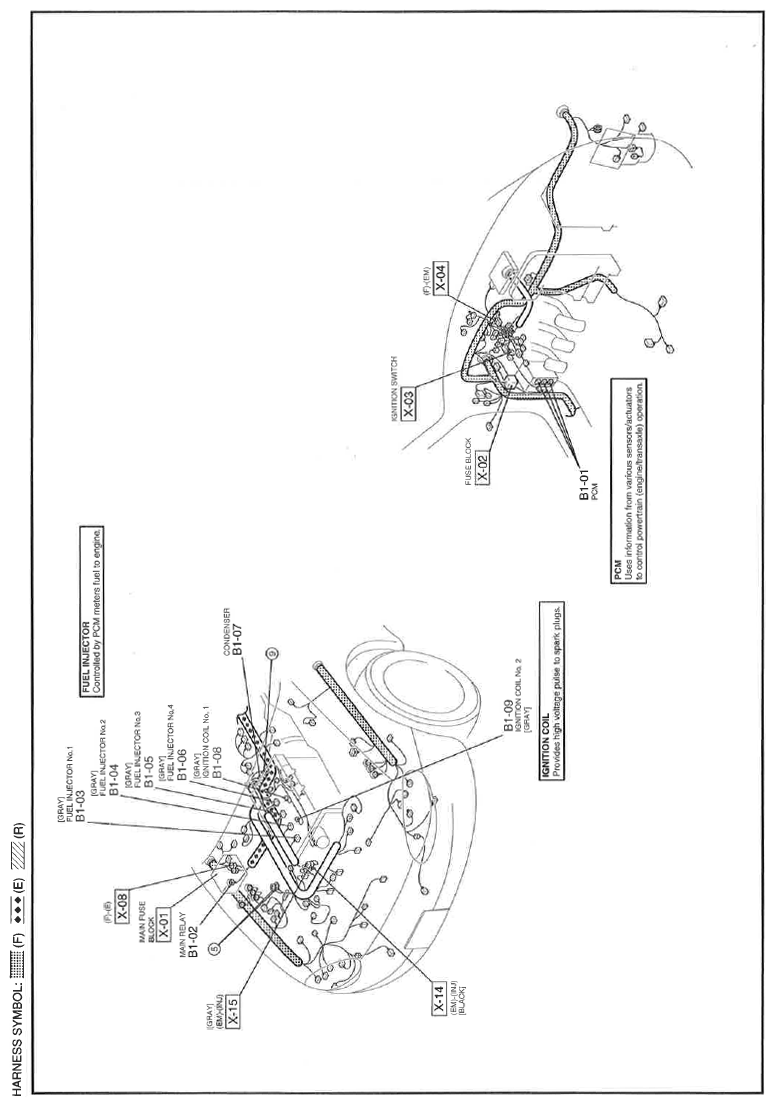

Fig 2: Engine Control System Wiring Diagram (B-1a; 2 Of 2)
G11560966Courtesy of MAZDA MOTORS CORP.

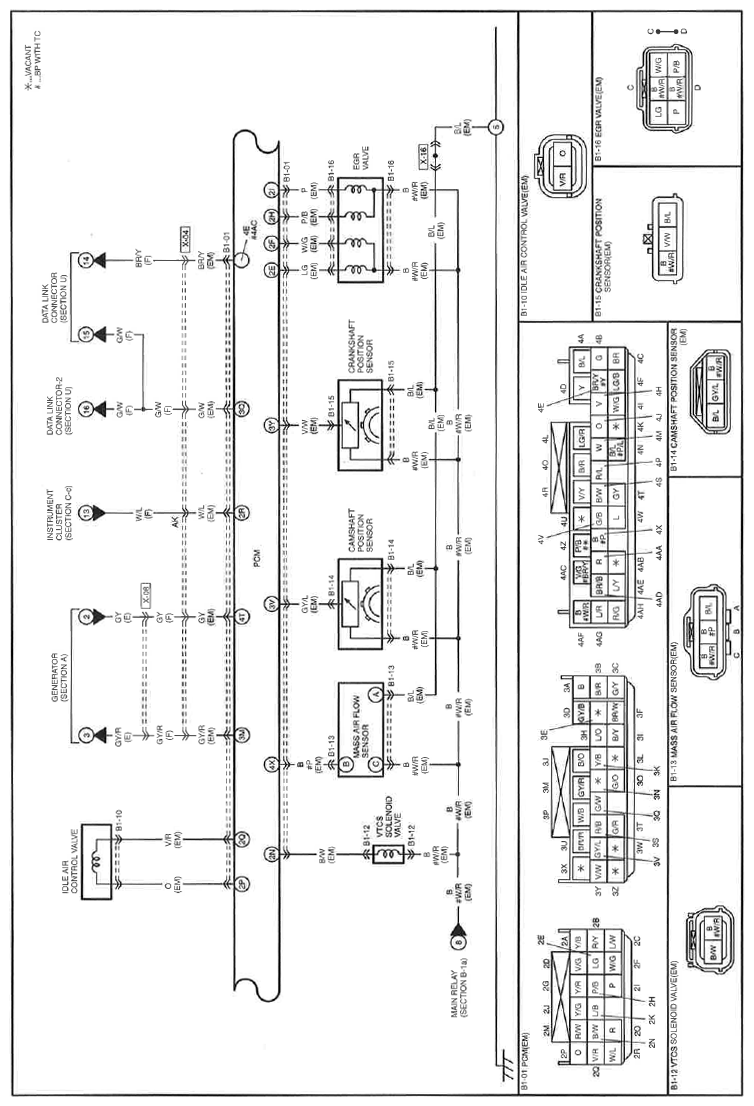

Fig 3: Engine Control System Wiring Diagram (B-1b; 1 Of 2)
G11560967Courtesy of MAZDA MOTORS CORP.

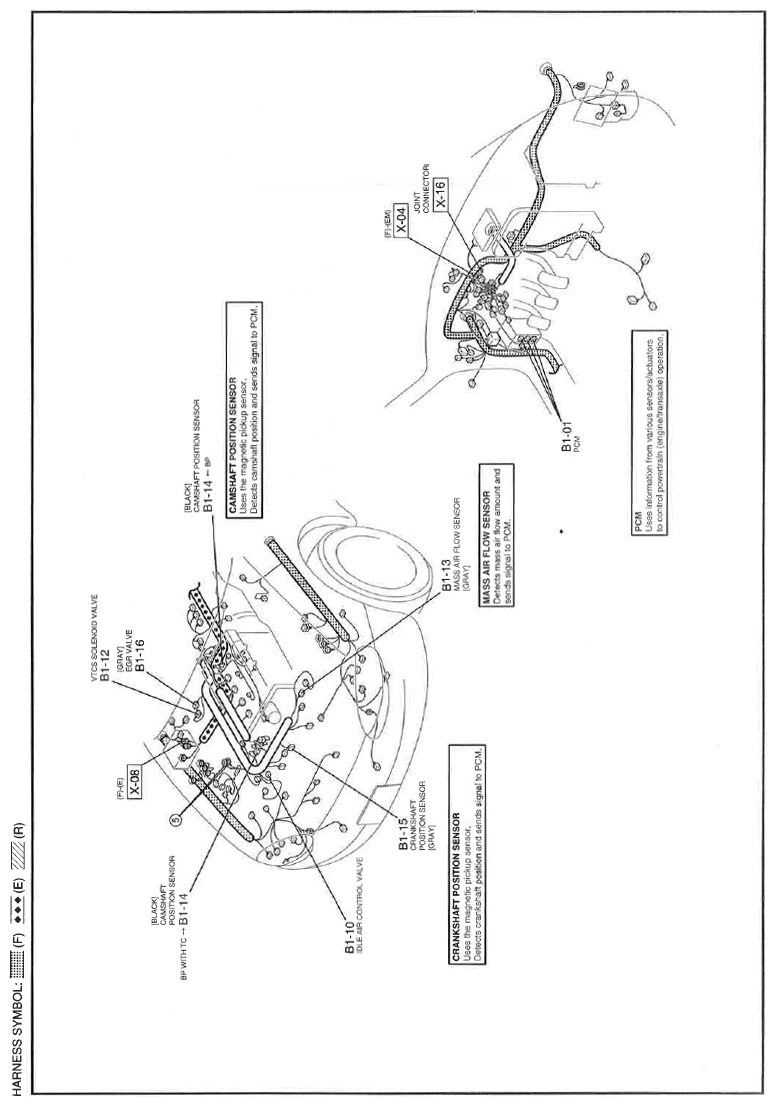

Fig 4: Engine Control System Wiring Diagram (B-1b; 2 Of 2)
G11560968Courtesy of MAZDA MOTORS CORP.

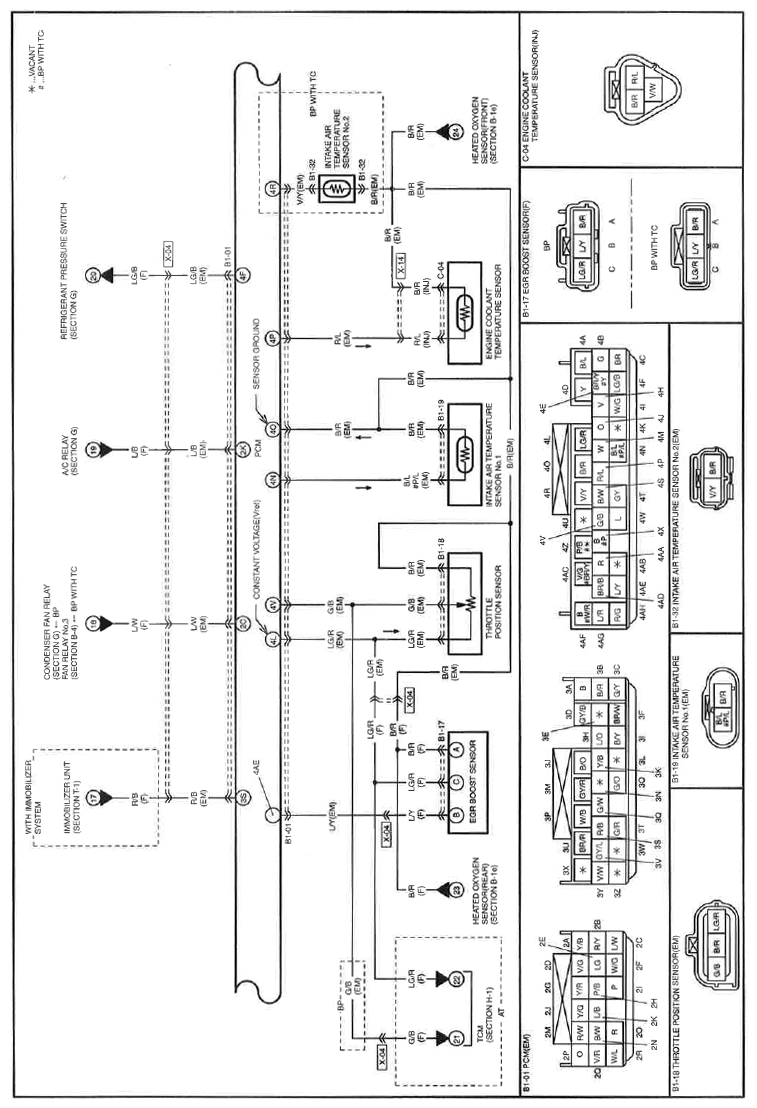

Fig 5: Engine Control System Wiring Diagram (B-1c; 1 Of 2)
G11560969Courtesy of MAZDA MOTORS CORP.

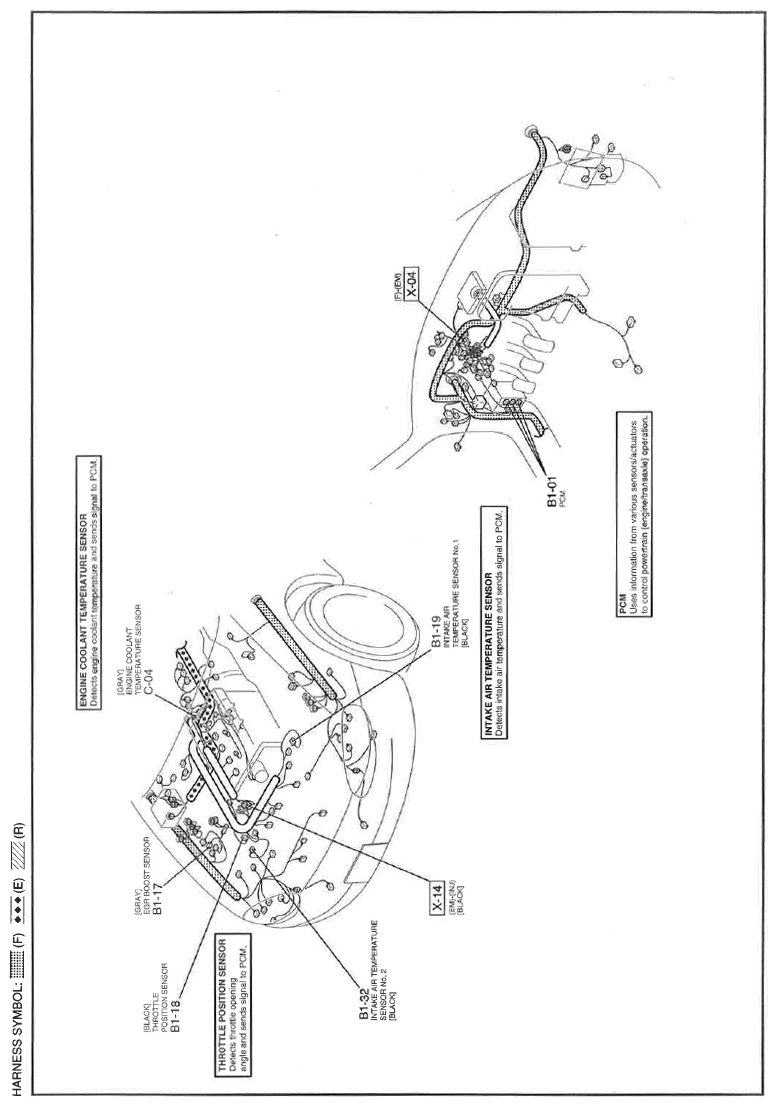

Fig 6: Engine Control System Wiring Diagram (B-1c; 2 Of 2)
G11560970Courtesy of MAZDA MOTORS CORP.

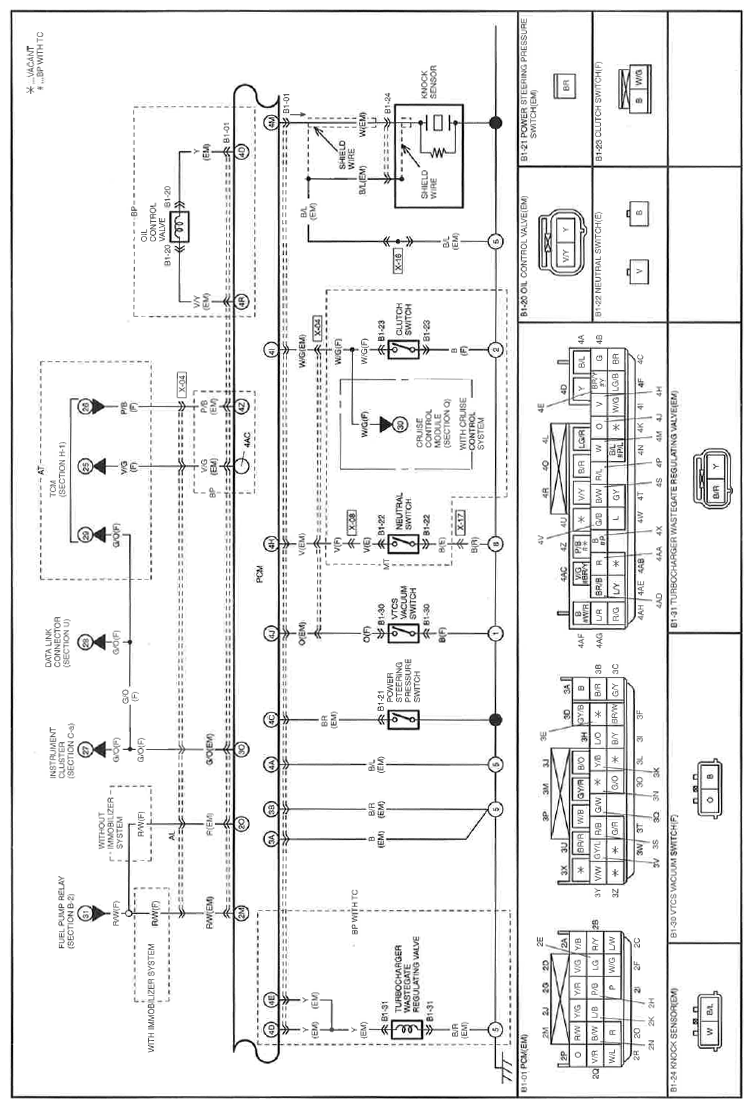

Fig 7: Engine Control System Wiring Diagram (B-1d; 1 Of 2)
G11560971Courtesy of MAZDA MOTORS CORP.

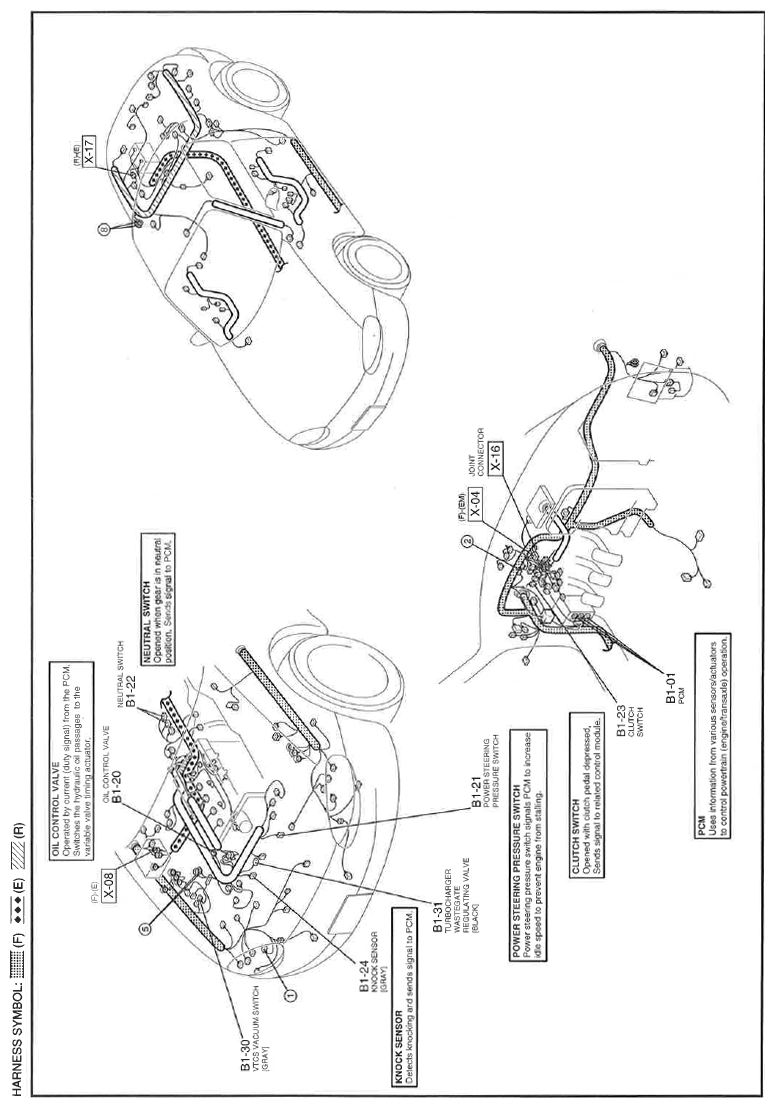

Fig 8: Engine Control System Wiring Diagram (B-1d; 2 Of 2)
G11560972Courtesy of MAZDA MOTORS CORP.

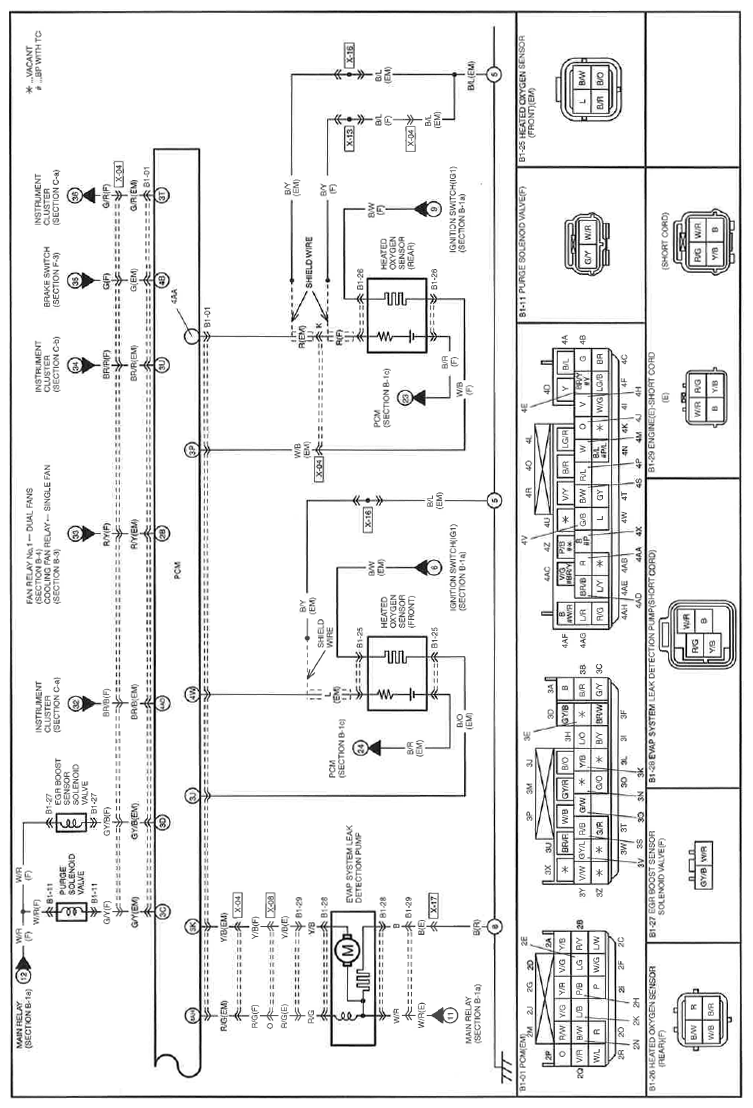

Fig 9: Engine Control System Wiring Diagram (B-1e; 1 Of 2)
G11560973Courtesy of MAZDA MOTORS CORP.

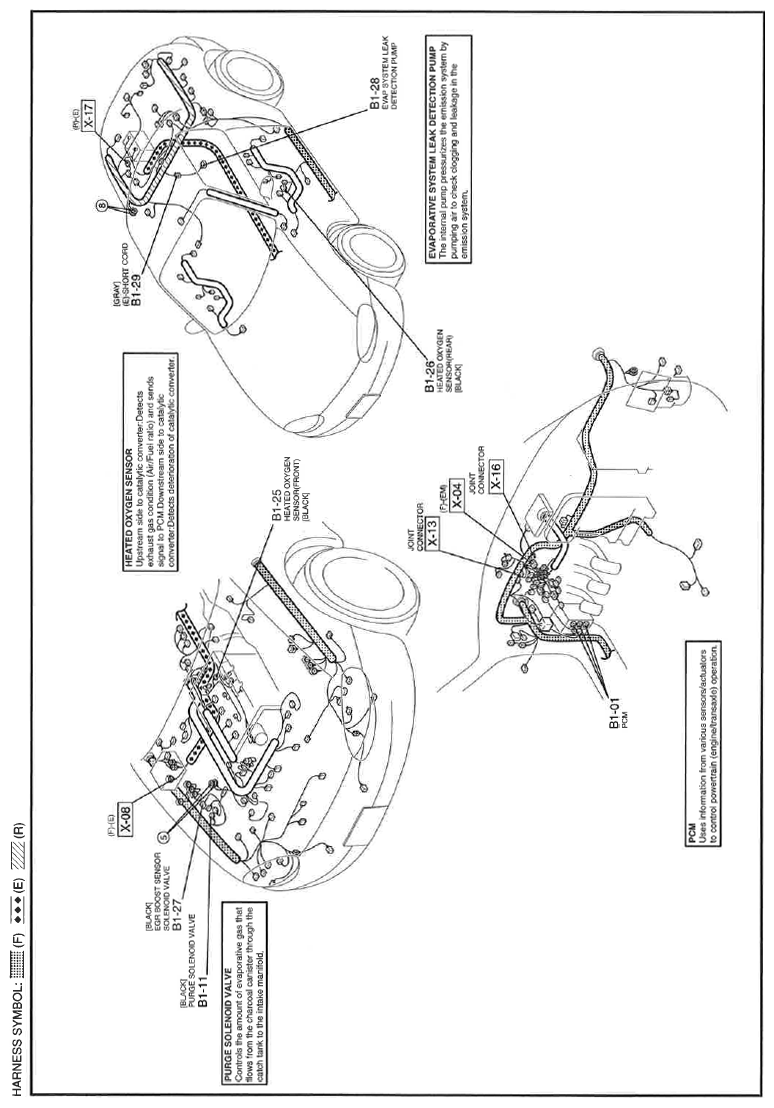

Fig 10: Engine Control System Wiring Diagram (B-1e; 2 Of 2)
G11560974Courtesy of MAZDA MOTORS CORP.

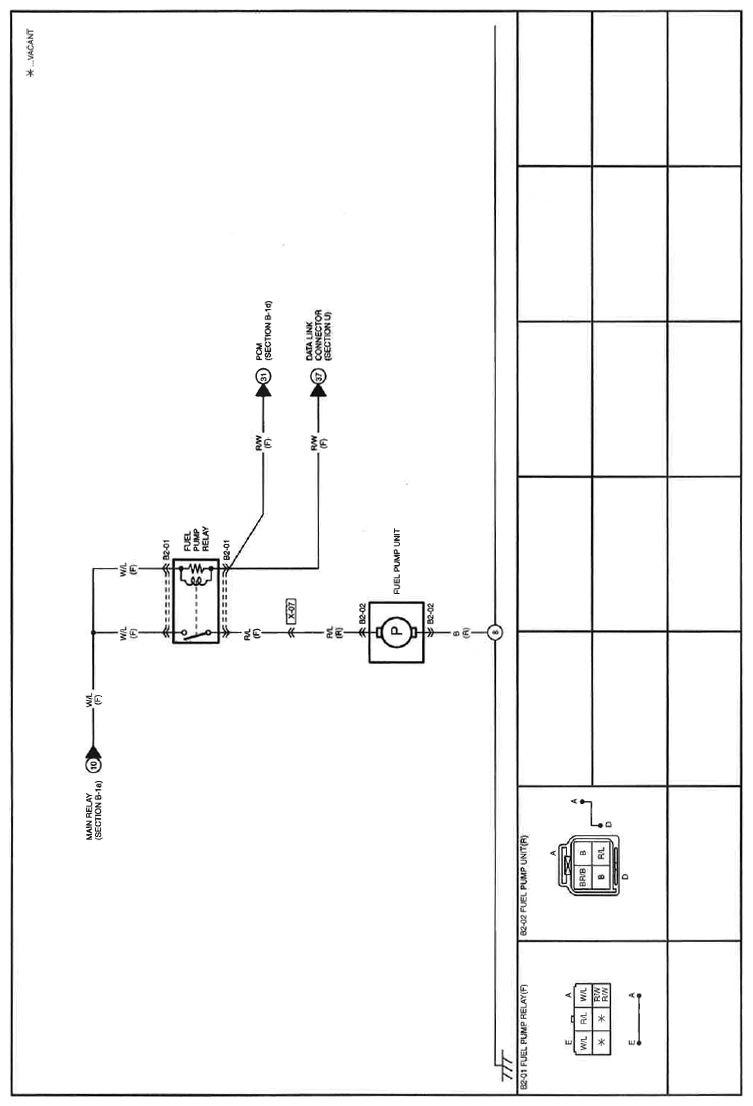

Fig 11: Engine Control System Wiring Diagram (B-2; 1 Of 2)
G11560975Courtesy of MAZDA MOTORS CORP.

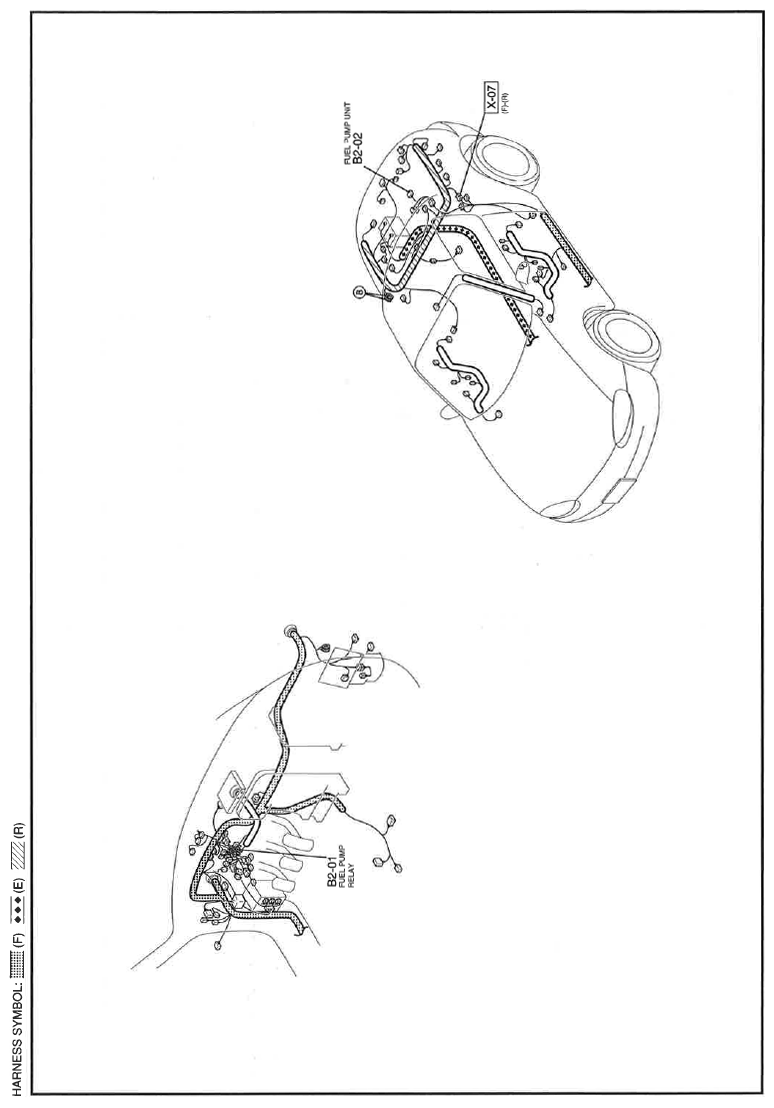

Fig 12: Engine Control System Wiring Diagram (B-2; 2 Of 2)
G11560976Courtesy of MAZDA MOTORS CORP.
