Transfer Bracket Installation Note

  1. Hand-tighten the bolt A and B.
  2. Tighten the bolts in order of C, A, B, D.

    Tightening torque

    42-62 N.m {4.3-6.3 kgf.m, 31.0-45.7 ft.lbf}

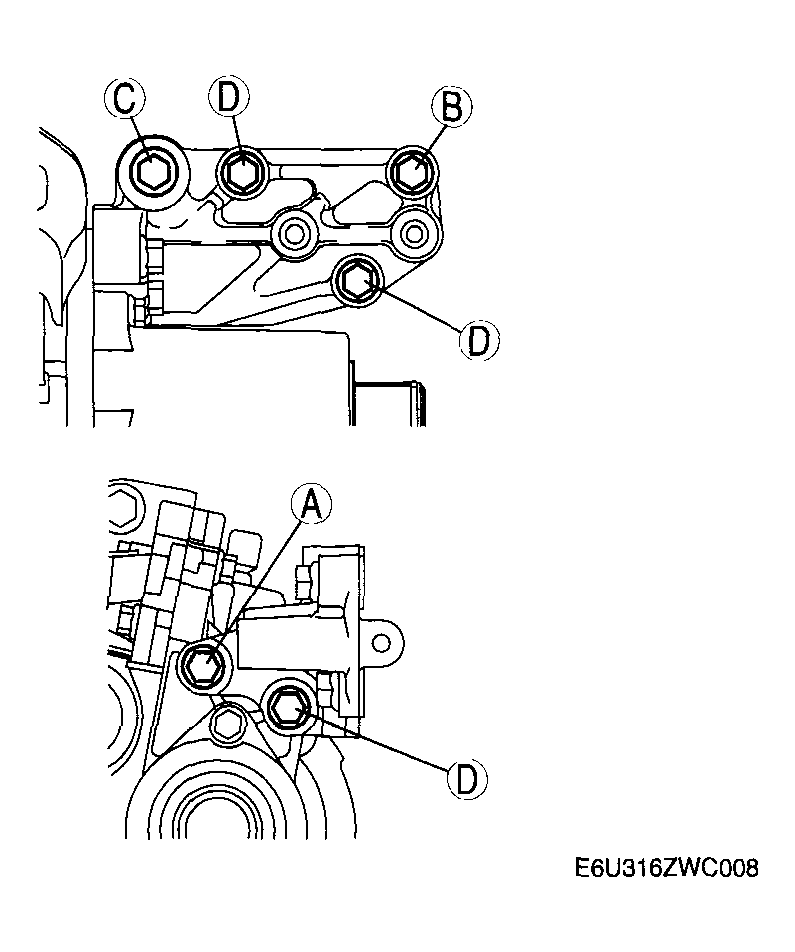

    Fig 1: Transfer Bracket Bolt Tightening Sequence
    G04325754Courtesy of MAZDA MOTORS CORP.
